Бесконтактные датчики: что это, принцип работы, виды и применение

Бесконтактный датчик – устройство, обнаруживающее наличие, приближение или положение объекта без механического контакта с ним. Такие датчики используют для контроля перемещения деталей, определения положения механизмов, подсчета изделий и передачи сигналов в системы промышленной автоматизации.

В зависимости от технологии обнаружение основано на электромагнитном взаимодействии, изменении электрической емкости, регистрации света, магнитного поля или отраженных акустических волн. Поэтому разные типы датчиков отличаются по обнаруживаемым материалам, рабочему расстоянию и условиям применения.

Что такое бесконтактный датчик и для чего он нужен

Бесконтактные датчики преобразуют информацию о контролируемом объекте в электрический сигнал, используемый контроллером, системой сигнализации или другим оборудованием. Их основные функции – обнаружение присутствия и приближения объекта, фиксация достижения заданного положения, контроль прохождения изделия, подсчет объектов и контроль положения подвижных механизмов.

Бесконтактный датчик не обязательно измеряет расстояние: многие модели формируют дискретный сигнал «объект обнаружен / объект отсутствует».

Датчик приближения обнаруживает объект при его попадании в зону чувствительности без механического контакта. Бесконтактный датчик положения используется для определения положения объекта или механизма; в зависимости от конструкции его выход может быть дискретным либо непрерывным. Датчик расстояния выдает информацию о расстоянии до объекта в определенном диапазоне измерения.

Эти понятия пересекаются, но не равнозначны. Например, индуктивный датчик приближения может подтверждать конечное положение металлического узла, не измеряя весь ход механизма.

Принцип работы бесконтактных датчиков

Принцип работы заключается в регистрации физического изменения, связанного с появлением или перемещением объекта в зоне обнаружения.

Физическое воздействие или изменение поля → Чувствительный элемент → Обработка сигнала → Выходной сигнал.

1. Чувствительный элемент создает поле или излучение либо воспринимает внешнее воздействие.
2. При появлении объекта изменяется контролируемый параметр: емкость, параметры электромагнитной системы, интенсивность принятого света или другой сигнал.
3. Электронная схема оценивает изменение по предусмотренному алгоритму.
4. При выполнении условия обнаружения датчик формирует соответствующий выходной сигнал.

Не все датчики самостоятельно создают поле или излучение: магнитный датчик, например, может регистрировать поле постоянного магнита на подвижном механизме.

Дискретное обнаружение означает изменение состояния выхода при достижении условия срабатывания. Непрерывное измерение предполагает выдачу величины, связанной с положением или расстоянием в рабочем диапазоне. При этом физический принцип обнаружения не определяет электрический тип выхода: индуктивный и оптический датчики могут иметь одинаковый тип дискретного сигнала.

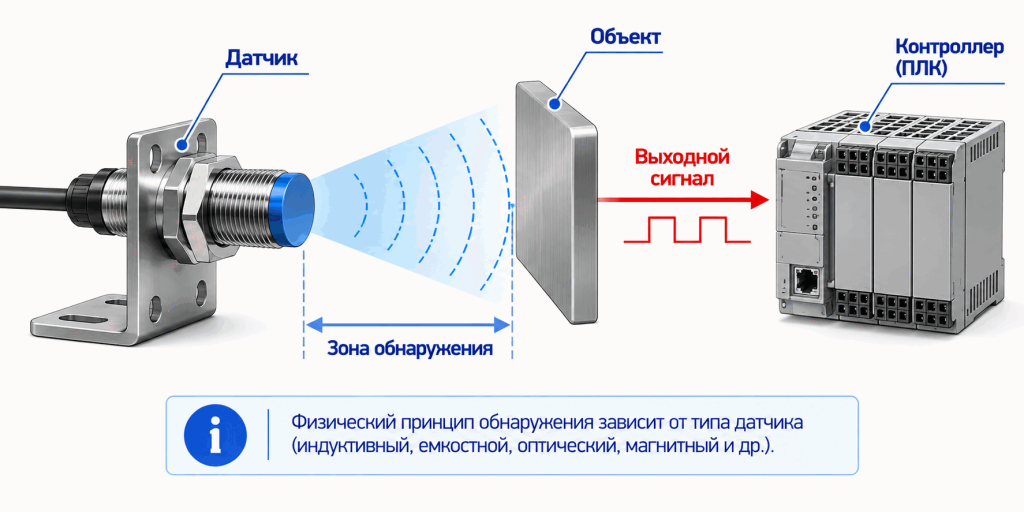

Бесконтактный датчик обнаруживает объект в зоне чувствительности и формирует выходной сигнал для системы управления.

Устройство бесконтактного датчика

У типового электронного датчика приближения можно выделить следующие функциональные элементы. Их реализация зависит от технологии.

В индуктивном датчике обычно применяется катушка, в емкостном – электроды чувствительной системы, в оптическом – оптические компоненты, а в электронном магнитном – магниточувствительный элемент. Герконовые датчики могут иметь иную, более простую конструкцию.

Генератор, усилитель, компаратор или микроконтроллер встречаются в отдельных исполнениях, но не являются обязательными компонентами любого бесконтактного датчика.

Виды бесконтактных датчиков и их особенности

Датчики классифицируют прежде всего по физическому принципу обнаружения. Именно он определяет ограничения по материалам объекта и условиям работы.

Индуктивные бесконтактные датчики

Индуктивный датчик обнаруживает металлические объекты за счет взаимодействия переменного электромагнитного поля с электропроводящим материалом. В распространенной конструкции катушка формирует поле; при приближении металла возникающие в нем вихревые токи изменяют параметры колебательной системы. Электроника фиксирует изменение и формирует сигнал обнаружения.

Такие датчики применяют для контроля металлических заготовок, положения узлов станков и прохождения металлических деталей. Расстояние срабатывания зависит от материала, размеров, формы и положения объекта, а также конструкции датчика. Характеристики обнаружения стали и цветных металлов могут различаться; некоторые специализированные исполнения уменьшают эту зависимость. Обычный индуктивный датчик приближения не предназначен для непосредственного обнаружения пластика, дерева или стекла.

Емкостные бесконтактные датчики

Емкостный датчик регистрирует изменение электрической емкости чувствительной системы при появлении объекта. На величину изменения влияют диэлектрические свойства материала, его размеры, положение и расстояние до датчика.

Емкостные модели могут обнаруживать металлические и многие неметаллические материалы. Их используют для контроля наличия пластиковых изделий, сыпучих материалов и уровня жидкостей при подходящих условиях. Некоторые исполнения обнаруживают материал через неметаллическую стенку, однако результат зависит от толщины и свойств стенки, среды и конструкции прибора.

Влажность, конденсат и налипание материала могут изменять электрическую емкость и вызывать нежелательные срабатывания. Поэтому способность обнаруживать конкретное вещество проверяют по документации и условиям применения.

Оптические бесконтактные датчики

Оптический датчик использует световое излучение и приемник для обнаружения объекта. Распространены три схемы:

• С раздельными излучателем и приемником: объект перекрывает или изменяет световой поток между ними.
• Рефлекторная: излучатель и приемник находятся в одном корпусе, а свет возвращается от отражателя; объект изменяет принимаемый сигнал.
• Диффузная: приемник регистрирует свет, отраженный от самого объекта.

Оптические датчики применяют на конвейерах и упаковочных линиях для регистрации прохождения и подсчета изделий. Цвет, прозрачность, отражающая способность, форма объекта, загрязнение оптики и внешнее освещение могут влиять на обнаружение. Для прозрачных и сильно отражающих объектов существуют специализированные исполнения.

Не каждый оптический датчик измеряет расстояние: многие модели выдают только сигнал присутствия. Измерение расстояния обеспечивают соответствующие измерительные исполнения.

Магнитные бесконтактные датчики

Магнитный датчик реагирует на магнитное поле или его изменение. Его применяют для определения положения элементов оборудования, в том числе оснащенных постоянным магнитом.

Герконовый датчик содержит контакты, переключающиеся под воздействием магнитного поля внутри герметичной оболочки. Контакты механически перемещаются, но не касаются контролируемого объекта. Датчик на эффекте Холла использует электронный чувствительный элемент; в зависимости от исполнения выход бывает дискретным или непрерывным.

Магнитные датчики применяют для контроля положения поршня пневмоцилиндра и других подвижных механизмов. Необходимо учитывать наличие и характеристики магнита, взаимное расположение элементов и влияние посторонних магнитных полей.

Другие виды бесконтактных датчиков

Ультразвуковой датчик излучает акустические волны и регистрирует отраженный сигнал. Он может определять наличие объекта, а измерительные исполнения – расстояние по времени прохождения звука. Такие устройства используют для контроля наличия объектов и уровня материалов при подходящих условиях.

На работу влияют ориентация и акустические свойства поверхности, температура и состояние среды распространения звука. Существуют и другие специализированные технологии, но их применение определяется конкретной измерительной задачей.

Сравнение основных типов

Таблица описывает общие возможности технологий, а не гарантированные характеристики каждой модели.

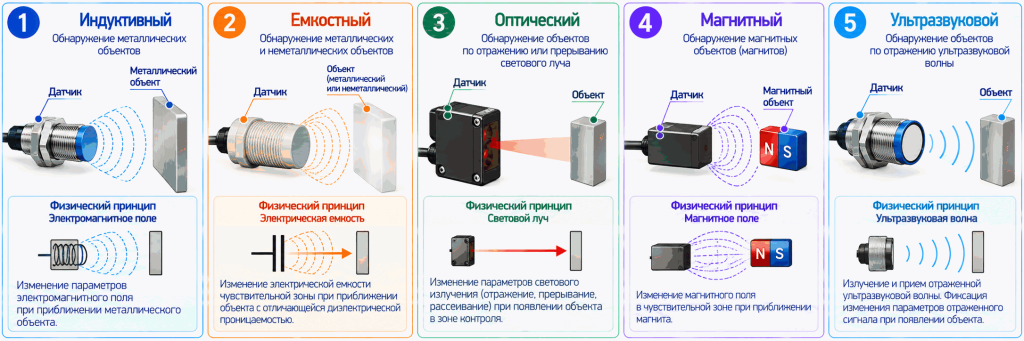

Разные типы бесконтактных датчиков используют электромагнитные, емкостные, оптические, магнитные и акустические принципы обнаружения.

Основные характеристики бесконтактных датчиков

Расстояние срабатывания – расстояние обнаружения объекта при определенных условиях испытания. Для индуктивных датчиков номинальное значение обычно задают со стандартной металлической мишенью. Реальная дальность может отличаться из-за материала, размеров и расположения объекта.

Гистерезис – разница между положениями срабатывания и возврата. Он снижает вероятность многократных переключений при небольших колебаниях объекта около границы обнаружения.

Частота переключения характеризует способность датчика обнаруживать повторяющиеся изменения состояния в заданных условиях. Время отклика – интервал между изменением контролируемого состояния и соответствующей реакцией выхода. Оба параметра важны при работе с быстро движущимися изделиями; дополнительно учитывают размер объекта и длительность его нахождения в зоне обнаружения.

Тип выходного сигнала бывает дискретным, аналоговым или цифровым в зависимости от исполнения. Условия эксплуатации включают допустимую температуру, степень защиты корпуса, воздействие влаги, загрязнений, вибрации и других факторов.

Характеристики рассматривают совместно: достаточное расстояние срабатывания не гарантирует правильный подсчет деталей, если датчик не успевает зарегистрировать кратковременное прохождение объекта.

Применение бесконтактных датчиков в промышленной автоматизации

Конвейерные системы

Оптический датчик регистрирует прохождение упаковки через контрольную точку, а ПЛК подсчитывает поступающие импульсы. Индуктивный датчик может обнаруживать металлические детали, если рабочее расстояние соответствует расположению объектов.

Станки и технологическое оборудование

Индуктивный датчик подтверждает достижение металлическим подвижным узлом заданной позиции. Система управления использует сигнал для разрешения следующего этапа технологического цикла.

Упаковочные линии

Оптический датчик обнаруживает коробку или бутылку в рабочей зоне и передает сигнал для синхронизации подачи или маркировки. Для прозрачной упаковки может понадобиться специальное оптическое исполнение.

Пневматические системы

Магнитный датчик фиксирует достижение поршнем пневмоцилиндра заданного положения, если цилиндр оснащен соответствующим магнитом. Сигнал позволяет контролировать выполнение движения.

Складская и транспортная автоматизация

Датчики определяют наличие груза на транспортере, прохождение объекта через контрольную зону или положение подвижного элемента. Технологию выбирают по материалу, габаритам и условиям работы.

Системы управления на базе ПЛК

Датчики передают контроллеру сведения о технологических событиях: наличии изделия, достижении положения или прохождении детали. ПЛК использует их в алгоритмах подсчета, блокировок и управления механизмами. Сам датчик регистрирует событие, а решение о действиях оборудования принимает система управления.

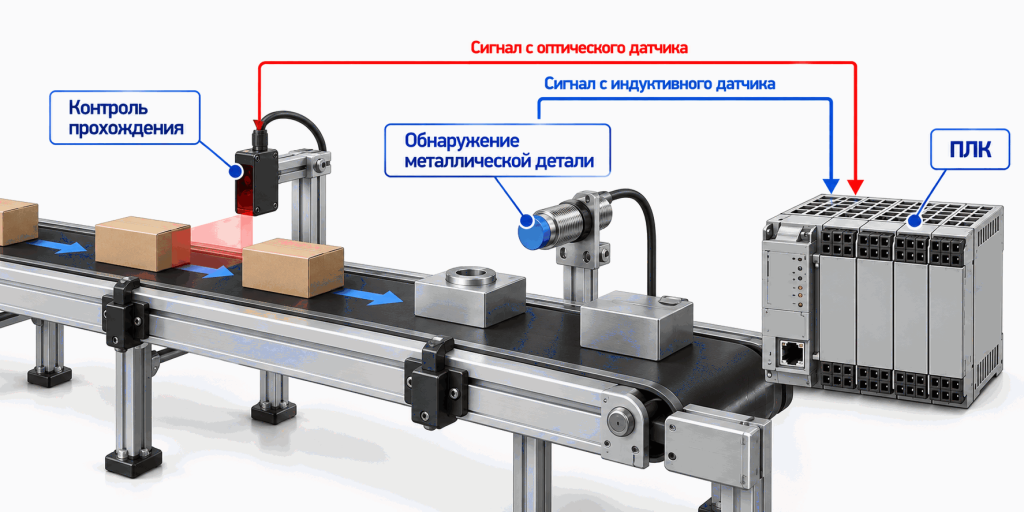

Бесконтактные датчики передают в ПЛК информацию о наличии и перемещении объектов для выполнения алгоритмов автоматизации.

Преимущества и ограничения бесконтактных датчиков

Главное преимущество – отсутствие необходимости механически воздействовать на объект при обнаружении. Это исключает контактный износ, связанный с касанием контролируемого изделия, и позволяет регистрировать движущиеся детали без их остановки. Разнообразие технологий и выходных сигналов облегчает использование датчиков в автоматизированных системах.

Однако возможности зависят от материала и геометрии объекта, рабочего расстояния и взаимного расположения компонентов. Загрязнение оптики, влажность, внешние магнитные поля или неблагоприятные акустические условия способны ухудшать обнаружение – в зависимости от технологии.

По сравнению с механическим концевым выключателем бесконтактный датчик не требует нажатия со стороны объекта. Но это не означает, что он всегда точнее, быстрее, надежнее или долговечнее: сравнивать необходимо характеристики конкретных устройств и требования задачи.

Как выбрать тип бесконтактного датчика

Подбор начинают с объекта и требуемой функции, а не с внешнего вида корпуса.

1. Определить задачу: обнаружение присутствия, достижение положения или измерение расстояния.
2. Уточнить материал, размеры, форму и физические свойства объекта.
3. Определить требуемое расстояние и допустимые изменения взаимного положения.
4. Учесть скорость движения, длительность события и условия эксплуатации.
5. Выбрать технологию, подходящую для объекта и среды.
6. Проверить характеристики конкретной модели и совместимость с системой управления.

Эти ориентиры не заменяют проверку технической документации. Например, при обнаружении прозрачной упаковки важен конкретный оптический принцип, а при контроле уровня через стенку – свойства материала стенки и среды. Подходящие исполнения представлены в каталоге: https://www.owenkomplekt.ru/catalog/datchiki/datchiki-beskontaktnye/.
