Системы управления и контроллеры

Модуль ЦП поддерживает локальное расширение до 16 модулей, включая модули дискретных входов (DI), дискретных выходов (DO), аналоговых входов (AI), аналоговых выходов (AO) и модули датчиков температуры. Область модулей ввода/вывода можно расширить дистанционно с помощью промышленных систем полевых шин, таких как EtherCAT и CANopen (зарезервировано). Модуль цифрового ввода; 16 входов, 24 В постоянного тока, поддержка типа «источник/сток».

Модуль ЦП поддерживает локальное расширение до 16 модулей, включая модули дискретных входов (DI), дискретных выходов (DO), аналоговых входов (AI), аналоговых выходов (AO) и модули датчиков температуры. Область модулей ввода/вывода можно расширить дистанционно с помощью промышленных систем полевых шин, таких как EtherCAT и CANopen (зарезервировано). Модуль аналогового ввода; 4-канальный аналоговый вход, разрешение 24 бита, точность комнатной температуры ±0,1%.

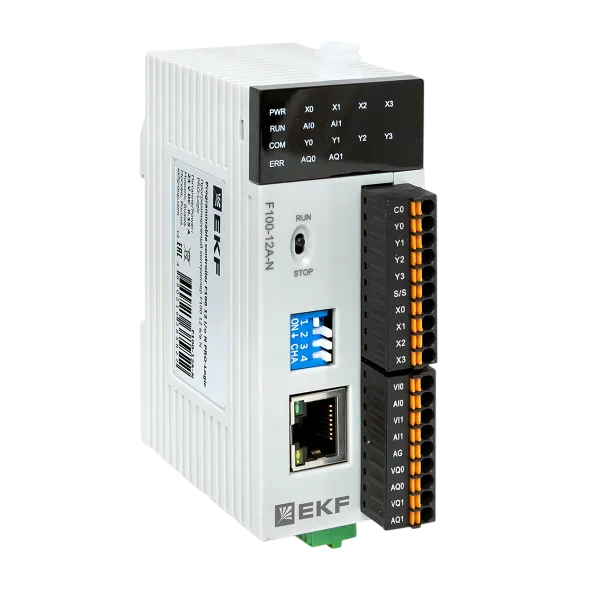

**Головные модули PRO-Logic** предназначены для выполнения логических операций по разработанной и загруженной пользователем прикладной программе. Делятся на 2 типа – F100 и F200. * Напряжение питания: 24 В DC * Входы: 8 DI (24 В DC); 6 DI (24 В DC); 4 DI (24 В DC) + 2 AI (В, мА) * Выходы: 8 DO (э/м-реле / NPN-транзисторы); 4 DO (э/м-реле / NPN-транзисторы) + 2 AO (В, мА) * Встроенные интерфейсы: 1 х Ethernet; 1 х RS-485 * Количество добавляемых модулей расширения: 5 включительно для версии F100 (В том числе 1 коммуникационный RS-485) 15 включительно для версии F200 (В том числе 3 коммуникационных RS-485) Устройства **PRO-Logic** находят широкое применение в следующих областях: * Энергоснабжение и распределение энергии (АВР) * Отопление, вентиляция и кондиционирование * Водоснабжение, водоподготовка и водоотведение * Освещение * Конвейеры, фасовочные и упаковочные аппараты * Автоматические системы дозирования веществ * Станки, печи, котлы * Прочие технологические и производственные процессы

ПЛК S172; 24 VDC; дисплей; 28 IO: 8 DI, 8 DO (транзистор), 8 AI, 4 AO; 2xRS485, 1xRJ45

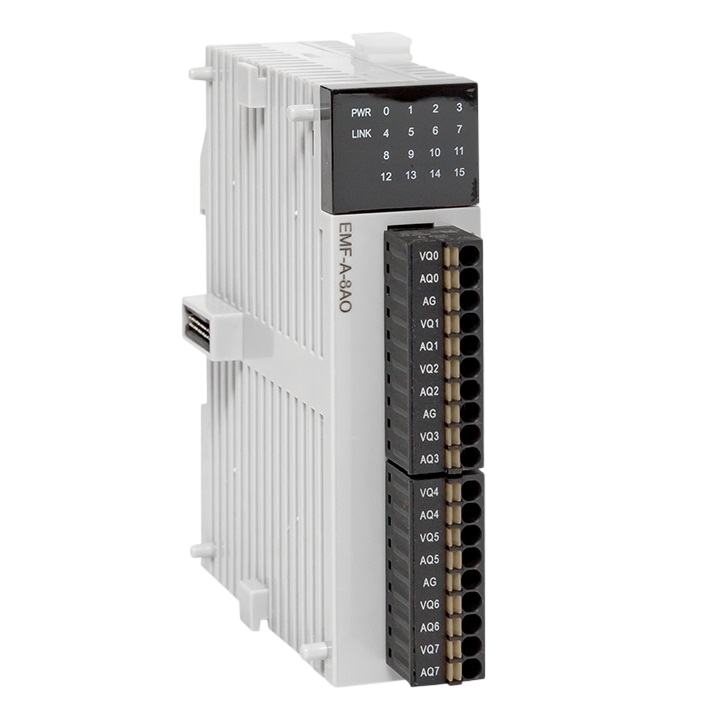

**Модули расширения PRO-Logic** предназначены для увеличения доступного количества входных и выходных сигналов у **головных модулей PRO-Logic**. Подключаются к локальной шине головных модулей F100 и F200. * Напряжение питания: 24 В DC * Входы: 16 DI (24 В DC); 8DI (24 В DC); 4 DI (24 В DC); 8 AI (В, мА, термопары); 4 AI (В, мА, термопары, термосопротивления); 2 AI (В, мА) * Выходы: 16 DO (э/м-реле / NPN-транзисторы); 8 DO (э/м-реле / NPN-транзисторы); 4 DO (э/м-реле / NPN-транзисторы); 8 AO (В, мА); 4 AO (В, мА); 2 AO (В, мА) К **модулям расширения PRO-Logic** также относятся **коммуникационные модули PRO-Logic** и **тензометрические модули PRO-Logic**. **Коммуникационные модули PRO-Logic** предназначены для создания распределенных систем мониторинга и управления. Добавляются к головными модулям PRO-Logic по локальной шине и позволяют оснастить их интерфейсом RS-485. **Тензометрические модули PRO-Logic** предназначены для измерения сигналов мостовых тензометрических датчиков и преобразования данных измерения в физическую величину веса. Обладают встроенным интерфейсом RS-485 и могут подключаться к головными модулям PRO-Logic по локальной шине или использоваться без головного модуля. Устройства **PRO-Logic** находят широкое применение в следующих областях: * Энергоснабжение и распределение энергии (АВР) * Отопление, вентиляция и кондиционирование * Водоснабжение, водоподготовка и водоотведение * Освещение * Конвейеры, фасовочные и упаковочные аппараты * Автоматические системы дозирования веществ * Станки, печи, котлы * Прочие технологические и производственные процессы
