Магниточувствительные датчики

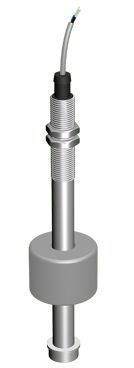

Диапазон рабочих температур: -50°С...+85°С Степень защиты по ГОСТ 14254-96: IP68 Материал корпуса: Д16Т Присоединение / Подключение: Провод 2х0,34 L=2м ТУ16,К18-047-2006. Способ подключения: Кабель Корпус: Поплавковый Питание: DC Схема подключения: 2х проводный Тип выходного сигнала (3): Namur Тип датчика: Герконовый Специальное исполнение: Взрывобезопасное исполнение Плотность жидкости: 750 кг/м³ Коммутируемое напряжение: 0,1...15,8 В DC Коммутируемый ток, не более: 0,11 А Коммутируемая мощность, не более: 0,166 Вт Количество рабочих циклов, не менее: 5x10^5 Контролируемый уровень, L: 100 мм Плотность жидкости, при которой точность контроля уровня не хуже (1): 1000 кг/м³ Длина датчика, A: 122 мм Выключатели магниточувствительные взрывозащищенные (далее по тексту – выключатели) предназначены:для преобразования бесконтактного воздействия объекта (жидкости) в электрический сигнал для управления исполнительным устройством.для применения в качестве элементов автоматизированных систем управления технологическими процессами.для работы в среде, не содержащей агрессивных жидкостей, газов и паров в концентрациях, приводящих к коррозии металлов и разрушению материала поплавка (вспененный эбонит).Область применения – взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-14-2011 и отраслевых Правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах (кроме подземных выработок шахт). Выключатели относятся к взрывобезопасному электрооборудованию, имеют маркировку взрывозащиты по ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ Р МЭК 60079-18-2012:1Ex ia ma IIC T6 Gb X для MS DUG11-N-10;1Ex ia ma IIC T4 Gb X для MS DUG11-N-10-C MS DUG11-N-10-C2 MS DUG11-N-10-H;Знак «Х» в маркировке взрывозащиты выключателей указывает на специальные условия их безопасного применения, заключающиеся в следующем:при эксплуатации выключателей, изготавливаемых с постоянно присоединенным кабелем, при необходимости удлинения кабеля во взрывоопасной зоне соединение кабелей должно производиться через взрывозащищённую соединительную коробку, которая имеет действующий сертификат соответствия, допускающий возможность её применения во взрывоопасной зоне при удлинении кабеля вне взрывоопасной зоны возможно применение не взрывозащищенных соединительных коробок со степенью защиты IP, соответствующей категории помещения;к входным искробезопасным электрическим цепям выключателей могут подключаться устройства, выполненные с видом взрывозащиты «искробезопасная электрическая цепь, уровня ia» и имеющие действующие сертификаты соответствия, допускающие возможность их применения во взрывоопасных зонах или вне взрывоопасных зон в качестве связанного электрооборудования. Электрические параметры подключаемых устройств с учетом линии связи: напряжение, ток, мощность, индуктивность и электрическая емкость должны соответствовать искробезопасным параметрам выключателей;при эксплуатации выключателей, выполненных в пластмассовом корпусе необходимо соблюдать меры безопасности по предотвращению возникновения зарядов статического электричества, изложенные в эксплуатационной документации изготовителя;выключатели должны устанавливаться в местах, где исключена возможность воздействия на их оболочку ударных механических нагрузок.Выключатели обеспечивают непрерывный круглосуточный режим работы. Сертификат соответствия № ТС RU C-RU.МН04.В.00266 от 23.04.215г.Принцип действия основан на замыкании контактов геркона, находящегося в штанге выключателя, под действием постоянного магнита, встроенного в поплавок. Изделие обеспечивает замыкание контактов геркона при уровне жидкости ниже или равном контролируемому уровню. Возможно изменение контролируемого уровня жидкости относительно плоскости крепления выключателя, а также корректировка уровня в зависимости от плотности жидкости смещением крепежных гаек в пределах ±15 мм.

Для пневмоцилиндров с Т-пазом: Да Тип датчика: Герконовый Минимальная рабочая температура, °С: -25 Максимальная рабочая температура, °С: 75 Обозначение материала корпуса: Пластик Материал корпуса: Пластик Корпус: Прямоугольный Способ подключения: Кабель Кол-во контактов: 3 Напряжение питания, В: 5 ... 30 Тип напряжения питания: AC/DC Функция переключения: НО Замыкающий Тип сигнала: Дискретный Индикация: Есть Частота переключения, Гц: 150 Длина, мм: 31 Высота, мм: 5 Ширина, мм: 5 Максимальный рабочий ток, мА: 100 Магнитный датчик положениvя MS FE8PM-41-L-5 является заменой датчикам:CST-232-5 Camozzi CSH-233-5 CamozziSME-8-K5-LED-24 Festo RS 3I (5 m) Pemaks Магнитный датчик положения предназначен для бесконтактного определения положения штока пневмоцилиндра, имеющего Т-образные пазы для установки оборудования. Датчик предназначен для работы во взрывобезопасной среде, не содержащей агрессивных газов и паров в концентрациях, приводящих к коррозии металлов.

Герконовые магниточувствительные датчики имеет в своем составе магнитоуправляемый контакт (геркон), который изменяет состояние контактов при воздействии управляющего магнитного поля. Приближение магнитного поля (например, постоянного магнита на поршне цилиндра) приводит к изменению электрического сигнала.
