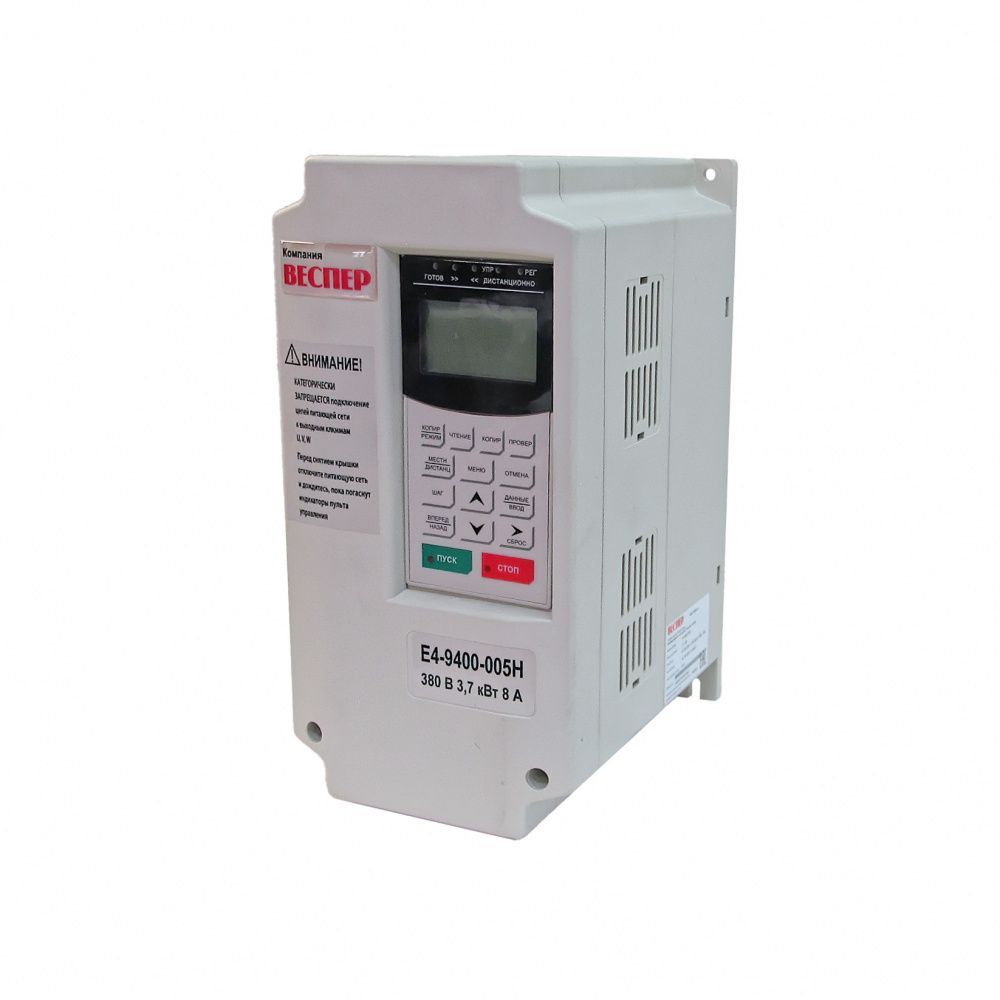

Частотный преобразователь Веспер E4-9400-005H 3,7 кВт 380В

В наличии

К сравнению

59 545.20 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул E4-9400-005H

Частотный преобразователь Веспер E4-9400-005H 3,7 кВт 380В, отличается высокой надежностью и долговечностью, что обеспечивает стабильную работу оборудования в различных условиях.
Встроенный тормозной прерыватель повышает безопасность эксплуатации и поддерживает непрерывность процесса, что особенно важно при управлении мощными электродвигателями или системами с высокими требованиями к безопасности и эффективности.

Категории

Выходной ток

8 А

Входное напряжение

3-фазное 380В – 440В 50/60 Гц

Мощность двигателя

3,7 кВт

Выходное напряжение

3-фазное 380В – 440В (пропорционально входному напряжению)

Степень защиты

IP20

Выходная частота

400 Гц

Тип нагрузки

Тяжелая (HD)

В наличии

К сравнению

59 545.20 ₽

Доставка

Оплата

Частотный преобразователь Веспер отличается высокой надежностью и долговечностью, обеспечивая стабильную работу оборудования в различных условиях эксплуатации. Встроенный тормозной прерыватель способствует повышению безопасности и поддержанию непрерывности процесса, что особенно важно при управлении мощными электродвигателями или системами с высокими требованиями к безопасности и эффективности. Этот преобразователь подходит для широкого спектра промышленных задач, обеспечивая надежную и безопасную работу оборудования.

Инновационное решение Веспер E4-9400-005H 3,7 кВт 380В обеспечивает целый ряд преимуществ:

Скалярное и векторное управление (как с датчиком скорости, так и без него).
Управление скоростью или моментом двигателя.
Высокий пусковой момент.
Поддержание технологических параметров (давления, разряжения и т.п.) с помощью встроенного ПИД-регулятора.
Управление и мониторинг по протоколу MODBUS и PROFIBUS.
Интерфейс связи RS485 (опция).
Встроенный тормозной прерыватель (до 22 кВт включительно).
Съемный выносной пульт управления (опция).
Меню на русском языке

Основные характеристики:

Мощность — 3,7 кВт;
Напряжение — 380 В;
Номинальный выходной ток — 8 А;
Степень защиты — IP 20.

Модель E4 – 9400		002Н	003Н	005Н	007Н	010Н	015H	020H	025H	030H	040Н	050Н	060Н
Максимальная мощность применяемого двигателя, кВт		1,5	2,2	3,7	5,5	7,5	11	15	18,5	22	30	37	45
Выходные характеристики	Полная мощность преобразователя, кВА	2	3	5	7	10	15	20	25	30	40	50	15
Выходные характеристики	Номинальный выходной ток, А	4,8	6,2	8	14	18	27	34	41	48	65	80	96
		075Н	100Н	125Н	150Н	175Н	200Н	300Н	400Н	500Н	600Н	800Н
Максимальная мощность применяемого двигателя, кВт		55	75	93	110	132	160	220	315	400	500	630
Выходные характеристики	Полная мощность преобразователя, кВА	75	100	125	150	175	200	300	400	500	600	800
	Номинальный выходной ток, А	128	165	195	224	270	302	450	605	788	986	1185
	Максимальное выходное напряжение	Трехфазное 380В – 440В (пропорционально входному напряжению)
	Номинальная выходная частота	До 400 Гц
Питание	Номинальное входное напряжение и частота	Трехфазное 380В – 440В 50/60 Гц
	Допустимые отклонения напряжения	+ 10 %, - 15 %
	Допустимые отклонения частоты	± 5 %
Характеристики цепи управления	Метод управления	Синусоидальная широтно-импульсная модуляция
	Стартовый крутящий момент	150 % при 1 Гц (150 % при 0 об/мин с импульсным датчиком вращения)
	Диапазон управления скоростью	1:100 (1:1000 с использованием импульсного датчика вращения)
	Точность управления скоростью	± 0,2 % (± 0,02 % с использованием импульсного датчика вращения)
	Полоса пропускания ПИД-регулятора по скорости	5 Гц (30 Гц с использованием импульсного датчика вращения)
	Ограничение момента	Определяется уставкой для каждого из четырех квадрантов
	Точность по моменту	± 5 %
	Полоса пропускания ПИД-регулятора по моменту	20 Гц (40 Гц с использованием импульсного датчика вращения)
	Диапазон управления частотой	от 0,1 до 400 Гц
	Точность задания частоты	Цифровое задание: ± 0,01% (от -10°С до +40°С)
	Точность задания частоты	Аналоговое задание: ± 0,1% (25°С ± 10°С)
	Разрешение по заданию частоты	Опорный цифровой сигнал: ± 0,01 Гц
	Разрешение по заданию частоты	Опорный аналоговый сигнал: ± 0,03 Гц / 60 Гц (11 бит + код)
	Разрешение по выходной частоте	0,01 Гц
	Запас по перегрузке	150% от номинального выходного тока 1 минуту
	Сигнал задания частоты	от -10 до 10 В, от 0 до 10 В, от 4 до 20 мА
	Время разгона/торможения	от 0,01 до 6000 с (возможны 4 ступени)
	Тормозящий крутящий момент	До 20% (без тормозного резистора) До 100% (с внешним тормозным резистором)
	Тормозящий крутящий момент	Встроенный тормозной прерыватель (002Н…030Н) Внешний тормозной прерыватель (040Н…800Н)
Защитные функции	Защита электродвигателя от перегрузки	Защищен с помощью электронного термического реле перегрузки
	Мгновенная перегрузка по току	Отключение при 200% от номинального тока преобразователя
	Перегрузка	Отключение при 150% номинального тока преобразователя (60 сек)
	Перенапряжение	Отключение при напряжении на шине постоянного тока ≥820 В
	Недостаточное напряжение	Отключение при напряжении на шине постоянного тока ≤380 В
	Кратковременное отключение напряжения питания	Немедленное отключение выходного напряжения при кратковременном прекращении подачи питания более 15 мс. Возможно продолжение управления после возобновления подачи питания при пропадании на время не более 2 с.
	Перегрев радиатора-теплоотвода	Защищен термистором
	Предотвращение срыва	Во время разгона/торможения и вращения с постоянной скоростью
	Защита от токов утечек	Защищен электронной цепью (нарушение баланса выходных токов)
Окружающая среда	Температура окружающей среды	- 10°…+ 45°С
	Влажность	Относительная влажность не более 95%, без образования конденсата
	Температура хранения	от - 20°С до + 60°С
	Размещение	Внутри помещения, защищенного от коррозионных газов и пыли
	Высотность	Не более 1000 м
	Вибрация	до 9,81 м/c2 (1g) при менее, чем 20 Гц ; до 1,96 м/c2 (0,2g) от 20 до 50 Гц

Е4-9400 (380В)	Вес брутто (кг)	Вес нетто (кг)	Размер упаковки ШГВ (мм)	Размер без упаковки ШГВ (мм)
002Н	3.6	3.1	395240290	140190280
003Н	3.7	3.2
005Н, 007Н	3.9	3.4
010Н	6.8	5.7	395330330	230215300
015Н	7	5.9
020Н	7.2	6.1
025Н	7.4	6.3
030Н	7.5	6.4
040Н	16.4	14	480350370	257233400
050Н	17	15.5	480350370	321270520
060Н	31.2	26.5	590390440	321270520
075Н	40	38.5	590390440	400300620
100Н, 125Н	44.6	41	690470470	400300620
150Н	46.4	42.8	690470470	400300620
175Н	68.4	54	770470550	495328720
200Н	104	89	910515600	550368860
300Н	104	89	910515600	670368960
400Н	148	129	1010510720	670368960
500Н	410	380	20208101300	10006001800
