Частотный преобразователь Веспер EI-9011-060H 45 кВт 380В IP54

Name: Частотный преобразователь Веспер EI-9011-060H 45 кВт 380В IP54
Brand: Веспер
SKU: EI-9011-060H IP54
Price: 303121 RUB
Availability: InStock

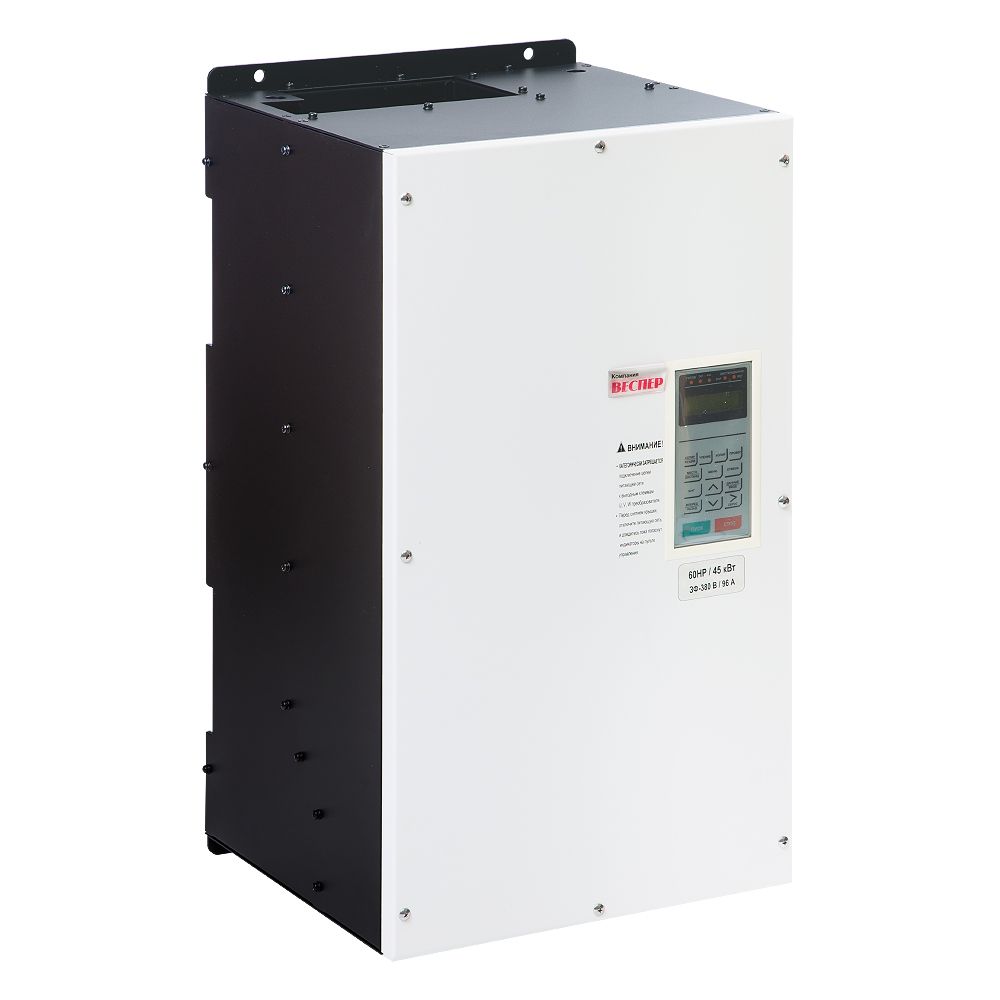

Преобразователь частоты Веспер EI-9011-060H 45 кВт 380В IP54 фото

В наличии

К сравнению

303 121.00 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул EI-9011-060H IP54

Повышенная степень защиты за счет герметичного электронного отсека преобразователей и пылевлагозащитных вентиляторов охлаждения.

Категории

Выходной ток

96 А

Входное напряжение

3-фазное 380/400/415/440/460 В 50/60 Гц

Цифровые входы

Мощность двигателя

45 кВт

Выходное напряжение

3-фазное 380/400/415/440/460 В (пропорционально входному напряжению)

Степень защиты

IP54

Выходная частота

400 Гц

Аналоговые входы/выходы

2/1

Тип нагрузки

Тяжелая (HD)

В наличии

К сравнению

303 121.00 ₽

Доставка

Оплата

Технические характеристики новых моделей полностью аналогичны серийным прототипам преобразователей частоты. Отличия заключаются лишь в габаритных размерах и массе преобразователей.

Инновационное решение Веспер EI-9011-060H IP54 45 кВт 380В обеспечивает целый ряд преимуществ:

Максимальное использование возможностей частотно-регулируемого электропривода при “векторном режиме управления в замкнутой системе”
Высокая точность регулировки частоты вращения электродвигателя за счет управления вектором тока и наличия эффективной системы интеллектуального управления.
Обеспечение гарантированного плавного пуска для любых машин, включая мельницы, конвейеры, краны, производственные линии, экструдеры и прочее промышленное оборудование, имеющее в своём составе асинхронный электродвигатель.
Плавное регулирование скорости, достигаемое как в конфигурациях с обратной связью, так и без них.
Возможность управления моментом электродвигателя в векторном режиме с обратной связью.
Удобный пользовательский интерфейс местного пульта управления на русском языке.

Основные характеристики:

Мощность — 45 кВт;
Напряжение — 380 В;
Номинальный выходной ток — 96 А;
Степень защиты — IP 54.

Спецификация EI-9011-IP54 класс 380 В

EI-9011-IP54

050H

060H

075H

100H

125H

150H

175H

200H

250H

300H

400H

500H

600H

Номинальная выходная мощность (мощность применяемого электродвигателя), кВА

110

132

160

185

220

315

400

500

Выходные параметры

Полная мощность преобразователя, кВА

100

125

150

175

200

250

300

400

500

600

Номинальный выходной ток, А

128

150

195

224

270

302

340

450

605

800

900

Максимальное выходное напряжение

Трехфазное 380/400/415/440/460 В (пропорционально входному напряжению)

Максимальная выходная частота

400 Гц

Источник питания

Номинальное входное напряжение (частота)

Трехфазное 380/400/415/440/460 В 50/60 Гц

Допустимые колебания входного напряжения (частоты)

+10%, -15% (±5%)

Характеристики цепи управления

Метод управления

Синусоидальная широтно-импульсная модуляция

Стартовый крутящий момент

150% при 1 Гц (150% при 0 об/мин с импульсным датчиком вращения)

Диапазон управления скоростью

1:100 (1:1000 с использованием импульсного датчика вращения)

Точность управления скоростью

±0,2% (±0,02% с использованием импульсного датчика вращения)

Полоса пропускания ПИД-регулятора по скорости

5 Гц (30 Гц с использованием импульсного датчика)

Ограничение крутящего момента

Определяется уставкой для каждого из четырех квадрантов

Точность по моменту

±5%

Полоса пропускания ПИД-регулятора по моменту

20 Гц (40 Гц с использованием импульсного датчика вращения)

Диапазон управления по частоте

от 0,1 до 400 Гц

Точность частотных режимов

Цифровая команда:±0,01% (от -10 С° до +40 С°)

Аналоговая команда:±0,1% (при 25 С° ±10 С°)

Разрешение по заданию частоты

Опорный цифровой сигнал: ±0,01 Гц

Опорный аналоговый сигнал: ±0,03 Гц/ 60 Гц (11 бит+код)

Разрешение по выходной частоте

0,01 Гц

Запас по перегрузке

150% от номинального выходного тока в течении 1 мин

Сигнал задания частоты

-10...+10; 0...+10 В; 4...20 мА

Время разгона/торможения

от 0,01 до 6000 с (время разгона/торможения имеют независимые уставки, возможны 4 ступени)

Тормозящий крутящий момент

до 20% без тормозного резистора; до 100% - с внешним тормозным резистором

Внешний тормозной прерыватель

Защитные функции

Защита двигателя от перегрузки

Защищен с помощью электронного термического реле перегрузки

Мгновенная перегрузка по току

Силовое выходное переменное напряжение мгновенно отключается примерно при 200% от номинального тока преобразователя

Защита плавким предохранителем

При перегорании предохранителя силовое выходное переменное напряжение отключится

Перегрузка

Силовое выходное переменное напряжение отключится через минуту работы при 150% от номинального тока преобразователя

Перегрузка по напряжению

Отключение при напряжении на шине постоянного тока преобразователя более 820 В

Недостаточное напряжение

Отключение при напряжении на шине постоянного тока преобразователя менее 380 В

Кратковременное отключение питания

Немедленное отключение при прекращении подачи питания на 15 мс и более.
Возможно возобновление управленияпосле восстановления подачи питания при длительности провала не более 2 с (для моделей 050Н - 100Н).
Немедленное отключение выходного силового напряжения при прекращении подачи питания (для моделей 125Н - 600Н).

Перегрев радиатора-теплоотвода

Защищен термистором

Предотвращение срыва при вращении

Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью

Защита от токов утечек

Защищен электронной цепью (нарушение баланса выходных токов)

Индикация заряда шины

Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В

Условия эксплуатации

Температура окружающей среды

от -10 С° до +45 С°

Влажность

Относительная влажность не более 90%

Температура хранения

-20~+60°C

Окружающая среда

Внутри помещения, защищенного от коррозионных газов и пыли

Высотность

Не более 1000 м

Вибрация

До 20 Гц — 1g (9,81 м/с²); 20~50 Гц — 0,2g (1,96 м/с²)

Степень защиты оболочки

IP54 по ГОСТ 14254-96

Спецификация EI-9011-IP54 класс 660 В

EI-9011-IP54

050К

060К

075К

100К

125К

150К

175К

200К

250К

300К

400К

500К

600К

Максимальная мощность применяемого двигателя, кВт

110

132

160

185

220

315

400

500

Выходные характеристики

Полная мощность преобразователя, кВА

100

125

150

200

300

400

500

600

Номинальный выходной ток, А

130

155

172

230

280

370

510

550

Максимальное выходное напряжение

Трехфазное 575/600/660/690 В (пропорционально входному напряжению)

Номинальная выходная частота

Вплоть до 400 Гц (достигается посредством программирования)

Источник питания

Номинальное входное напряжение и частота

Трехфазное 575/600/660/690 В 50/60 Гц

Допустимые отклонения напряжения

+ 10 %, - 15 %

Допустимые отклонения частоты

± 5 %

Характеристики цепи управления

Метод управления

Синусоидальная широтно-импульсная модуляция

Стартовый крутящий момент

150 Гц % при 1 Гц (150 % при 0 об/мин с импульсным датчиком вращения)

Диапазон управления скоростью

1:100 (1:1000 с использованием импульсного датчика вращения)

Точность управления скоростью

± 0,2 % (± 0,02 % с использованием импульсного датчика вращения)

Полоса пропускания ПИД-регулятора по скорости

5 Гц (30 Гц с использованием импульсного датчика вращения)

Ограничение крутящего момента

Определяется уставками (по одному параметру для каждого из четырех квадрантов)

Точность по моменту

± 5 %

Полоса пропускания ПИД-регулятора по моменту

20 Гц (40 Гц с использованием импульсного датчика вращения)

Диапазон управления частотой

от 0,1 до 400 Гц

Точность частотных режимов

Цифровая команда: ± 0,01% (от -10°С до +40°С)

Аналоговая команда: ± 0,1% (25°С ± 10°С)

Разрешение по частоте

Опорный цифровой сигнал: ± 0,01 Гц

Опорный аналоговый сигнал: ± 0,03 Гц / 60 Гц (11 бит + код)

Разрешение по частоте

0,01 Гц

Запас по перегрузке

150 % от номинального выходного тока 1 минуту

Сигнал задания частоты

от -10 до 10 В, от 0 до 10 В, от 4 до 20 мА

Время разгона/торможения

от 0,01 до 6000 с (Времена разгона/торможения имеют независимые уставки, возможны 4 ступени)

Тормозящий крутящий момент

Порядка 20 % (с внешним тормозным резистором – 100 %)

Внешний тормозной прерыватель

Защитные функции

Защита электродвигателя от перегрузки

Защищен с помощью электронного термического реле перегрузки

Мгновенная перегрузка по току

Защита плавким предохранителем

При перегорании предохранителя силовое выходное переменное напряжение отключается

Перегрузка

Силовое выходное переменное напряжение отключается через минуту работы при 150% от номинального тока преобразователя

Перенапряжение

Силовое выходное переменное напряжение отключается, если напряжение на шине постоянного тока превышает 1320 В

Недостаточное напряжение

Силовое выходное переменное напряжение отключается, если напряжение на шине постоянного тока ≤ 627 В

Кратковременное отключение напряжения питания

Немедленное отключение выходного силового напряжения при кратковременном прекращении подачи питания более 15 мс.
Возможно продолжение управления после возобновления подачи питания при пропадании на время не более 2 с (от 37 до 93 кВт).
Немедленное отключение выходного силового напряжения при пропадании напряжения питания (от 110 до 500 кВт).

Перегрев радиатора-теплоотвода

Защищен термистором

Предотвращение срыва

Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью

Защита от токов утечек

Защищен электронной цепью (нарушение баланса выходных токов)

Световой индикатор "Заряд"

Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В

Окружающая среда

Температура окружающей среды

- 10°…+ 45°С

Влажность

Относительная влажность не более 90%

Температура хранения

От - 20°С до + 60°С

Размещение

Внутри помещения, защищенного от коррозионных газов и пыли

Высотность

Не более 1000 м

Вибрация

От 9,81 м/c² (1g) при менее, чем 20 Гц ; до 1,96 м/c² (0,2g) от 20 до 50 Гц

Другие товары из этой категории

Хиты продаж

Преобразователь частоты OKATEC OKT200-055G-T4-XX0 (55кВт, 110А, 380В)

В наличии

К сравнению

125 959.00 ₽

Хиты продаж

Преобразователь частоты OKATEC OKT110-055G-T4-XX0 (55кВт, 110А, 380В)

В наличии

К сравнению

125 959.00 ₽

Хиты продаж

Преобразователь частоты OKATEC OKT100-055G-T4-XX0 (55кВт, 110А, 380В)

В наличии

К сравнению

121 531.00 ₽

Хиты продаж

Преобразователь частоты OKATEC OKT100-075G-T4-XX0 (75кВт, 150А, 380В)

В наличии

К сравнению

158 918.00 ₽

Цены, наличие и другие данные, указанные на сайте, не являются публичной офертой. Для уточнения информации свяжитесь, пожалуйста, с нашими специалистами любым удобным для Вас способом

Контакты

Офис

Склад

office Наш офис

109428, Москва, БЦ Юнион, Рязанский проспект 24 корпус 2, 11 этаж, офис 1101

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

office Наш склад

109456, Москва, 1-й Вешняковский проезд, дом 2, строение 6

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

Построить маршрут

Серия:	EI-9011 IP54
Напряжение:	380 В
Мощность (кВт):	45
Ток, Iном. (А):	96
Степень защиты:	IP54
Тип нагрузки:	Тяжелая (HD)
Съемный пульт:	Да
Подключение энкодера:	Да
Протокол связи:	Modbus, Modbus/Profibus, Profibus
Тип двигателя:	Трехфазный асинхронный

EI-9011-380B IP54	Ширина, мм (без/в упаковке)	Высота, мм (без/в упаковке)	Глубина, мм (без/в упаковке)	Масса, кг (без/в упаковке)
050H-060H	355/480	695/760	326/475	40/45
075H-100H	395/525	810/865	326/480	49/54
125H-150H	586/760	845/870	332/560	77/91
175H-200H	704/890	1020/1040	332/570	97/118
250H-300H	860/1080	1120/1180	411/610	152/168
400H	975/1170	1120/1240	411/620	192/207
500H-600H	1175/1370	1250/1290	421/630	298/318

Частотный преобразователь Веспер EI-9011-060H 45 кВт 380В IP54

Другие товары из этой категории

Узнайте, как избежать ошибок и лишних затрат

5 уловок в коммерческих предложениях, о которых не говорят поставщики

3 реальных
кейса к чему приводят ошибки при выборе оборудования

Частотный преобразователь Веспер EI-9011-060H 45 кВт 380В IP54

Другие товары из этой категории

Узнайте, как избежать ошибок и лишних затрат

5 уловок в коммерческих предложениях, о которых не говорят поставщики

3 реальныхкейса к чему приводят ошибки при выборе оборудования

3 реальных
кейса к чему приводят ошибки при выборе оборудования
