Комплект шкафов управления для испытательного комплекса торцевых уплотнений для компании ПАО «Транснефть»

Описание проекта

ООО «ОвенКомплектАвтоматика» успешно разработало и поставило 6 комплектов шкафов управления для испытательного комплекса торцевых уплотнений для компании ПАО «Транснефть». Проект был выполнен на базе оборудования ОВЕН, что позволило существенно повысить эффективность работы и снизить затраты на производство.

Задача проекта

Перед партнёром стояла задача разработать комплект системы автоматизации, каждый из которых состоит из 3 шкафов: пульт управления, шкаф автоматики и силовой шкаф, для комплекса по испытанию торцевых уплотнений для предприятий нефтеперерабатывающей промышленности. Заказчик выдвигал объемный перечень реализуемых функций и защит у системы, высокие требования по надежности, требования по соответствию шкафов и комплектующих ГОСТ, выполнению норм электробезопасности, помехозащищенности и электромагнитной совместимости, наличию сертификатов на комплектующие, обязательное наличие сертификатов об утверждении типа у средств измерения. Также нашими специалистами разработано полное руководство по эксплуатации и программа методики испытаний оборудования.

Реализация проекта

Наши инженеры разработали полный комплект конструкторской документации на шкафы управления. В системе реализованы контроль и управление системой по испытанию торцевых уплотнений. Система поддерживает заданный уровень давления в магистрали высокого давления до 16 МПа, управление электроприводом рабочего вала с поддержанием заданной частоты вращения, обеспечивает работу системы смазки, системы охлаждения масла, управление КЗР. В системе предусмотрено:

• 2 насоса
• 1 вентилятор системы охлаждения
• 1 клапан КЗР
• 1 электропривод рабочего вала с ПЧ
• 2 датчика температуры
• 1 датчик давления

Наличие защит по температуре, давлению, некачественному питанию в электросети увеличивает срок службы и повышает отказоустойчивость испытательного комплекса. Архивация параметров испытаний на USB флеш накопитель позволяет вести статистику работы и анализировать качество испытуемых образцов.

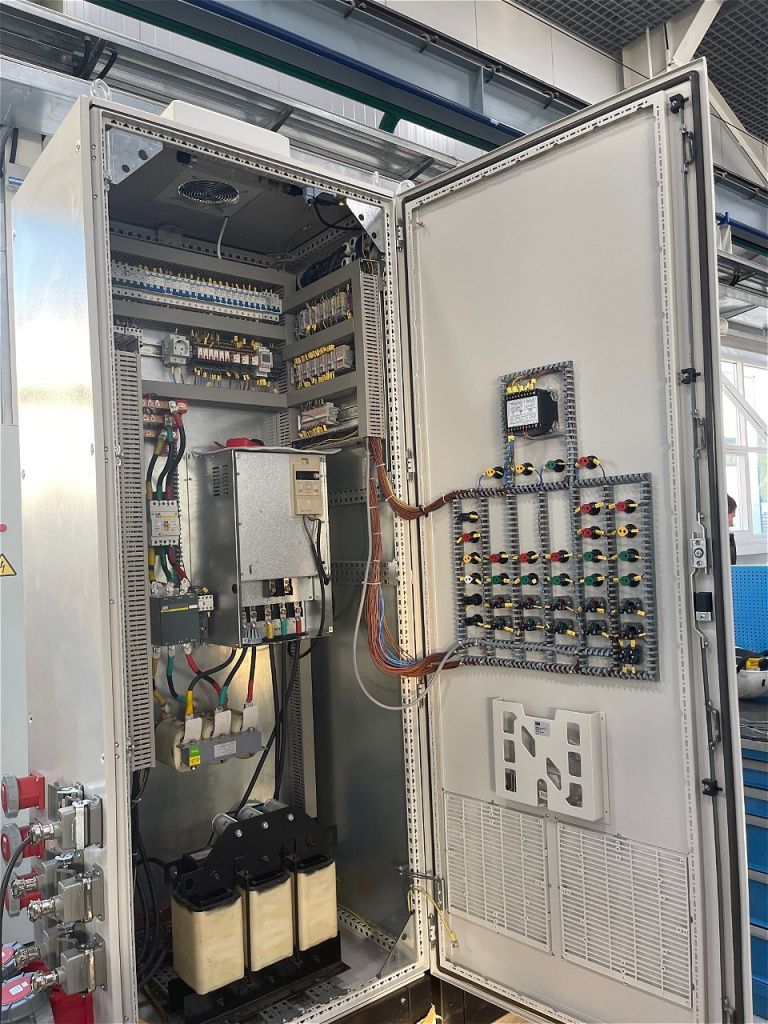

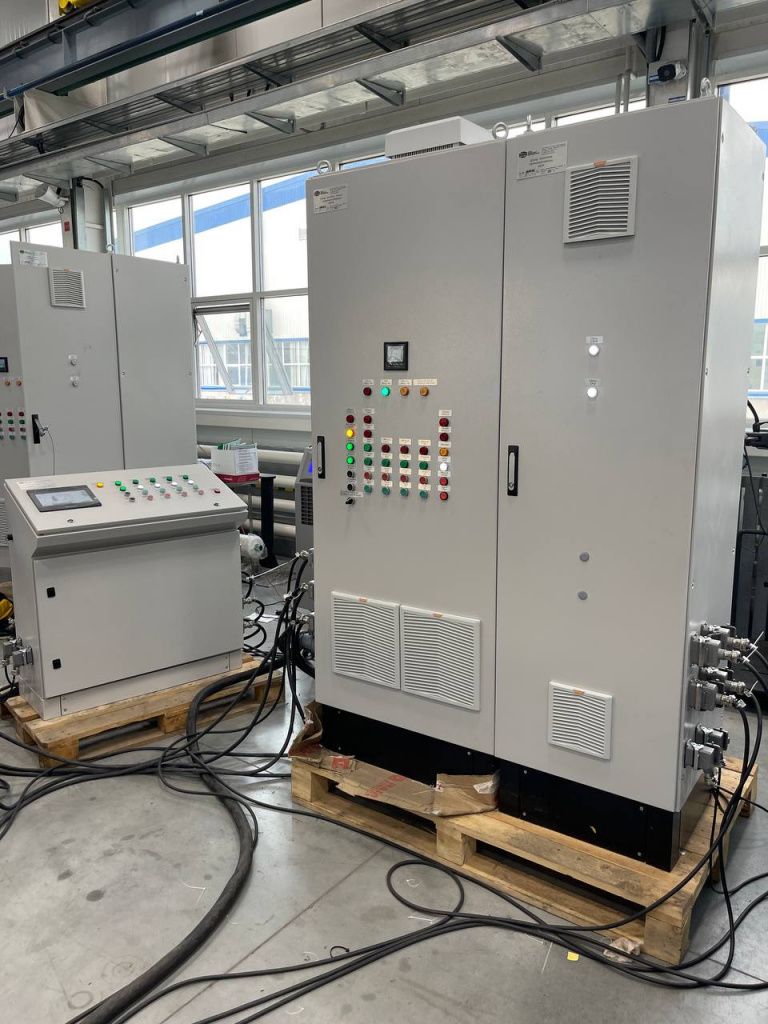

Конструкция изделия поддерживает одностороннее обслуживание и напольную установку. Подвод питания и линий связи осуществляется сбоку. С лицевой стороны расположена дверца с замком, обеспечивающим защиту от несанкционированного доступа. На пульте управления на экране сенсорной панели Weintek отображаются текущие значения температуры масла на входе и выходе испытательной камеры в градусах Цельсия, давления масла в испытательной камере, режим работы насосов и электропривода рабочего вала и состояние регулирующего клапана.

Результат автоматизации

По итогам реализации проекта на объекте заказчика автоматизировано управление испытательным комплексом. Система имеет возможность архивирования и накопления данных о работе системы. Таким образом, с минимальными затратами заказчик получил полноценную систему управления, обеспечивающую в автоматическом режиме выполнение технологического процесса по испытанию торцевых уплотнений с использованием отечественного оборудования.

Ключевые преимущества:

• Высокая эффективность: автоматизация процессов позволяет значительно повысить эффективность работы.
• Архивация параметров работы: архивирование параметров на USB флеш накопитель и широкие возможности по анализу данных о работе системы.
• Надёжность: система обеспечивает электрические и механические защиты оборудования для повышения отказоустойчивости.
• Безопасность: защита от несанкционированного доступа благодаря замку на дверце шкафа.

ООО «ОвенКомплектАвтоматика» предлагает своим клиентам высокотехнологичное оборудование для автоматизации, которое позволяет существенно повысить эффективность работы предприятий и снизить затраты на производство.
