Высокотемпературная термопара на основе КТМС ОВЕН ДТПК155-0913.500.1

Name: Высокотемпературная термопара на основе КТМС ОВЕН ДТПК155-0913.500.1
Brand: ОВЕН
SKU: 00-00031197
Availability: InStock

Высокотемпературная термопара на основе КТМС ОВЕН ДТПК155-0913.500.1 фото

Нет в наличии

К сравнению

По запросу

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 00-00031197

Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой, не агрессивных к материалу корпуса датчика.

Категории

Длина монтажной части

500 мм

Диаметр

D = 20 мм, D1 = 30 мм

Материал защитной арматуры

керамика МКРц (-40…+1100 °С)

Термопара

хромель-алюмель (ХА)

Диапазон преобразования

-40…+1100 °С

Кабельный вывод

нет

Коммутационная головка

есть

Нет в наличии

К сравнению

По запросу

Доставка

Оплата

В качестве материалов термоэлектродов для КТМС в ДПТК применяется хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С.

Модернизированные высокотемпературные термопары имеют разборную конструкцию. Вставка из КТМС устанавливается в чехлы из стали ХН45Ю или чехлы из трубки МКРц. Широко применяются в металлургической и фарфорово-фаянсовой промышленностях, при обжиге кирпича, измерении температуры дымовых газов и т.п.

Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами

низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);

разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
выдерживают большие рабочие давления (до 150 МПа);
для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

Общие сведения о термопарах

В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.

КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды (см. рис.). Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.

Справочная таблица размеров кабельных термопар

Параметр	Значение
Наружный диаметр защитной оболочки, d, мм	1,5	2,0	3,0		4,5
Количество термоэлектродов	2	2	2	4	2	4
Диаметр термоэлектродов C, мм	0,25	0,33	0,48	0,46	0,74	0,69
Толщина защитной оболочки, S, мм	0,18	0,23	0,33	0,33	0,51	0,51

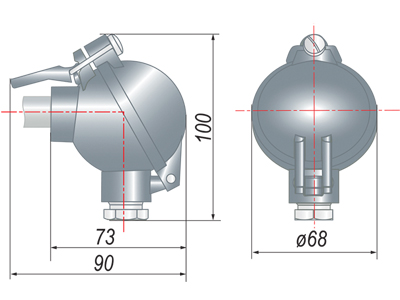

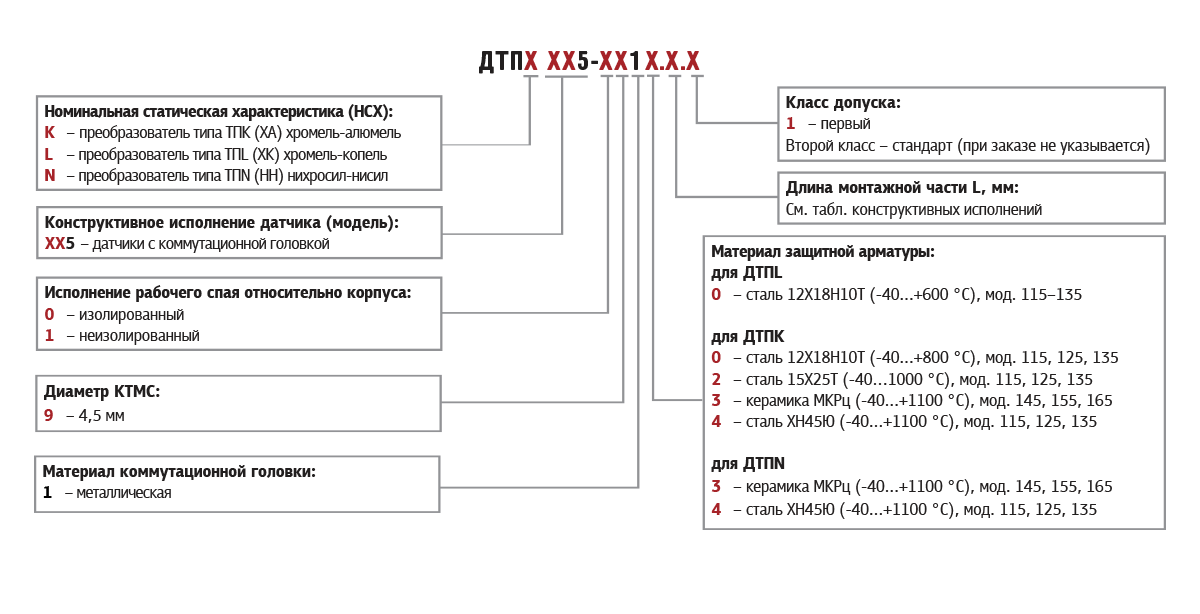

Конструктивное исполнение коммутационных головок для ОВЕН ДТПхх5 на основе КТМС

Конструктивное исполнение головки	Увеличенная (стандарт)	Увеличенная с защелкой (по заказу)
Материал головки	металлическая
Чертеж
Модели	275, 285, 295, 115–165	115–165 по заказу

Конструктивные исполнения

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

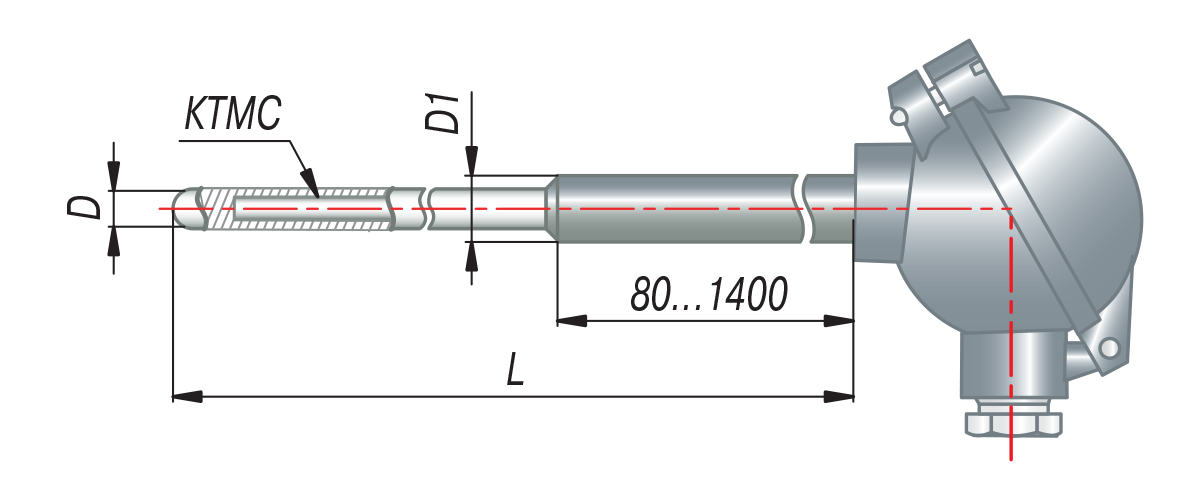

145

D = 12 мм,

D1 = 20 мм

Диаметр КТМС 4,5 мм

ДТПK, ДТПN

Керамика МКРц (-40...1100 °С)

250, 320,

400, 500,

630, 800,

1000, 1250,

1600, 2000

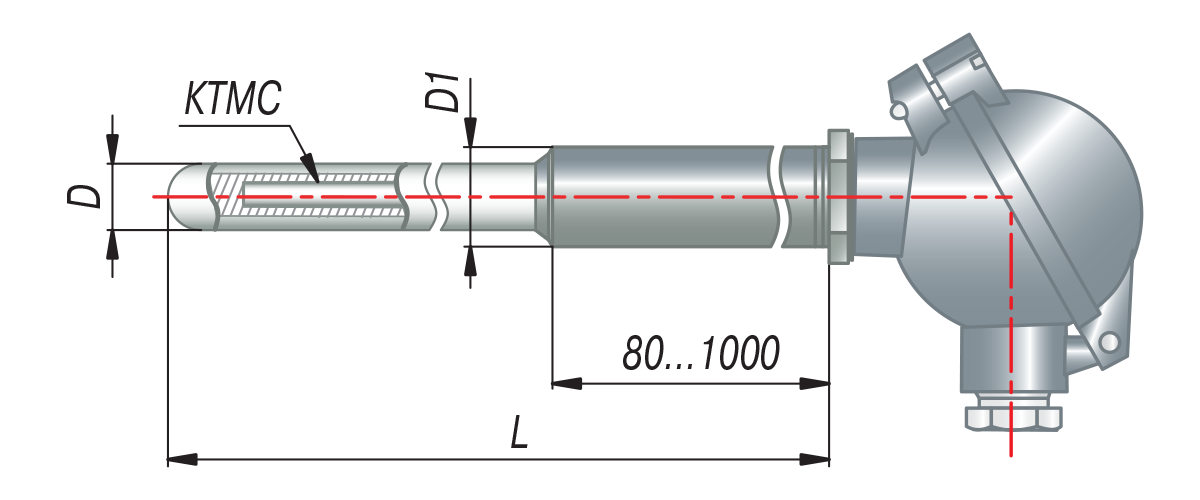

155

D = 20 мм,

D1 = 30 мм

Диаметр КТМС 4,5 мм

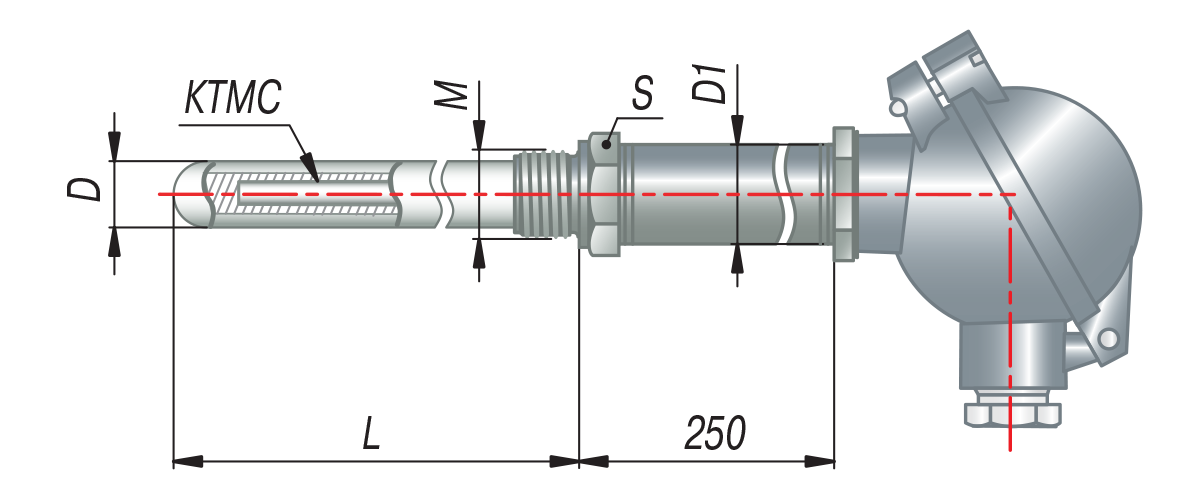

165

D = 20 мм,

D1 = 30 мм, M = 27×2 мм*,

S = 32 мм

Диаметр КТМС 4,5 мм

* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Для ДТП мод.145, 155, 165 температура в зоне перехода от керамической части к металлической не должна превышать 800 °С.

Связанные приборы

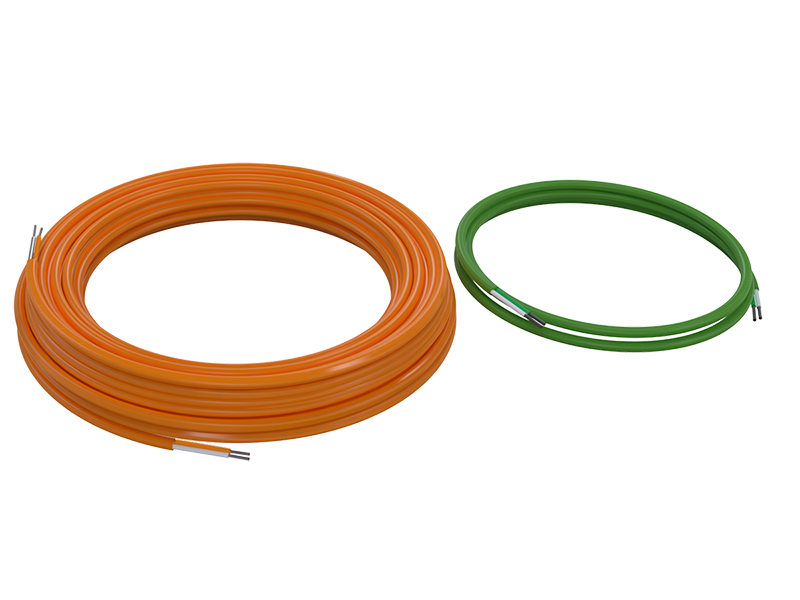

Специальный термопарный, термоэлектродный или компенсационный кабель (провод) используется для подключения термопары к прибору, благодаря чему уменьшается погрешность измерения.	Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз и датчиков уровня на месте эксплуатации. Бобышка устанавливается на объекте с применением сварки.

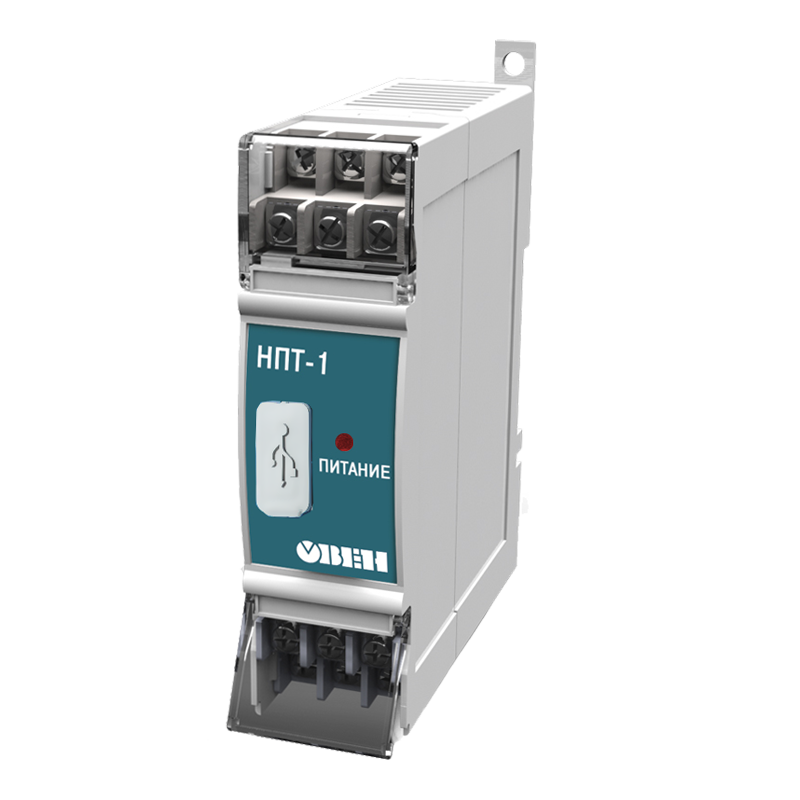

Нормирующие преобразователи ОВЕН НПТ-1 и НПТ-2 предназначены для преобразования значения температуры, измеренной при помощи термопары или термосопротивления, в унифицированный сигнал постоянного тока 0(4)…20 мА.

Тип ТП	Класс допуска	Тр, °С	Тн, °С	Материал защитной оболочки КТМС	Диаметр оболочки, D, мм	Давление	Исполнение спая	Материал защитной арматуры
ДТПК (ХА)	1	-40…+800	700	сталь AISI 310	4,5	10 МПа	Изолированный или неизолированный	сталь 12Х18Н10Т
		-40…+1000	800		4,5			сталь 15Х25Т
		-40…+1100	1000		4,5			сталь ХН45Ю
		-40…+1100	1000		4,5			керамика МКРц

Показатель тепловой инерции (без защитного чехла)

Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра рабочей части d, мм):

Вид рабочего спая	Показатель тепловой инерции термопреобразователя, с
Вид рабочего спая	d = 0,5	d = 1,0	d=1,5; 2	d = 3,0	d = 4,0	d = 4,5	d = 5,0
Изолированный от оболочки	0,2	0,5	1,0	2,0	3,0	3,0	4,0
Неизолированный от оболочки	< 0,1	0,2	0,5	1,5	2,0	2,0	3,0
