Шкаф управления испытательным комплексом торцевых уплотнений СИТУ 5М ШУ-ИК-TУ

Name: Шкаф управления испытательным комплексом торцевых уплотнений СИТУ 5М ШУ-ИК-TУ
SKU: 00-00028759
Price: 3150000 RUB
Availability: InStock

Шкаф управления испытательным комплексом торцевых уплотнений СИТУ 5М ШУ-ИК-TУ фото

В наличии

К сравнению

3 150 000.00 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 00-00028759

Комплекс автоматизации технологического процесса

Категории

Под заказ

Да

Мощность

55 кВт

Напряжение питания

380В

Максимальное рабочее давление

до 16 МПа (опционально до 25 МПа)

Температура эксплуатации

от -10°С до +40°С

Климатическое исполнение по ГОСТ 1510-69

УХЛ4

Степень защиты по ГОСТ14254-96

IP54

В наличии

К сравнению

3 150 000.00 ₽

Доставка

Оплата

Назначение СИТУ 5М ШУ-ИК-TУ (ИК СИТУ 5М)

Шкаф управления испытательным комплексом торцевых уплотнений на базе программируемого логического контроллера ОВЕН ПЛК160-24.И-М предназначен для автоматизированного управления процессом испытания торцевых уплотнений в нефтеперерабатывающей промышленности. Комплекс обеспечивает точное поддержание давления до 16 МПа, контроль температурных режимов и архивирование параметров испытаний с выводом данных на сенсорную панель.

Функциональные возможности и особенности СИТУ 5М ШУ-ИК-TУ (ИК СИТУ 5М)

Автоматическое управление системой высокого давления:

при запуске испытательного цикла:

включение насосов высокого давления;
поддержание заданного уровня давления в магистрали до 16 МПа;
регулирование давления с помощью управляющего клапана.

при завершении испытания:

сброс давления через регулирующий клапан КЗР;
последовательное отключение оборудования;
переход в режим ожидания с сохранением архива данных.

Автоматизация испытательного стенда торцевых уплотнений вала

Управление электроприводом рабочего вала:

регулировка частоты вращения через преобразователь частоты;
поддержание заданных оборотов с точностью ±1%;
защита от перегрузки и заклинивания механизмов.
(опционально могут быть добавлены датчики для расширенной диагностики)

Система охлаждения и смазки:

автоматическое управление вентилятором охлаждения масла;
контроль температуры на входе и выходе испытательной камеры;
регулировка расхода смазочного материала;
аварийная защита при превышении температурных лимитов.

Визуализация и архивирование:

отображение всех параметров на сенсорной панели Weintek;
запись данных испытаний на USB флеш-накопитель;
формирование отчетов о качестве испытуемых образцов;
удаленный мониторинг через Ethernet-интерфейс.

Система защит и диагностики:

контроль качества электропитания сети;
защита по температуре и давлению;
диагностика состояния датчиков (обрыв, КЗ);
блокировка несанкционированного доступа.

Опции (указываются при заказе):

количество испытательных камер (1–4);
диапазон рабочих давлений (до 25 МПа);
дополнительные датчики вибрации и температуры подшипников;
интеграция с внешними SCADA-системами;

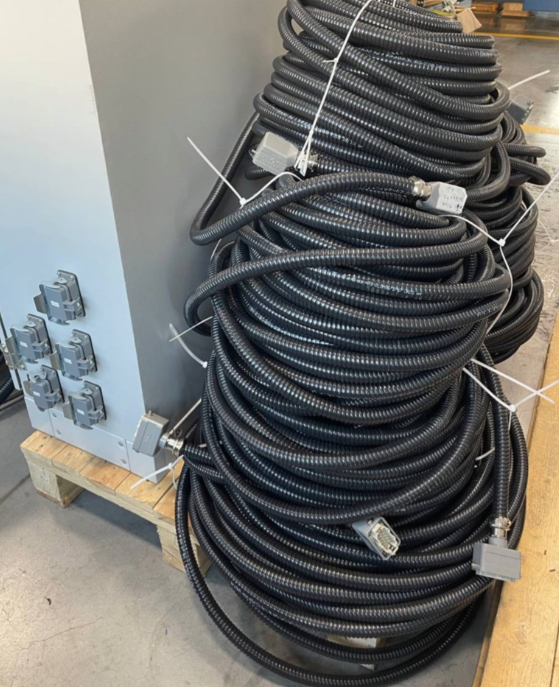

готовый к работе комплект кабельной продукции в металлорукаве.

Гарантия

Гарантийный срок эксплуатации — 24 месяца со дня ввода в эксплуатацию или согласно условиям гарантийного талона. Техническая поддержка и сервисное обслуживание осуществляются специалистами ООО «ОвенКомплектАвтоматика».

* указана минимальная базовая стоимость, без учета комплекта кабельной продукции. В базовую поставку не входит программное обеспечение. Окончательную стоимость уточняйте у менеджера.

Другие товары из этой категории

Шкаф управления испытательным комплексом торцевых уплотнений СИТУ 5М ШУ-ИК-TУ

В наличии

К сравнению

3 150 000.00 ₽

Шкаф управления электрообогревом металлический ШУ-ЭО-21,1/380-С

В наличии

К сравнению

По запросу

Шкаф управления электрообогревом металлический ШУ-ЭО-16,5/380-С

В наличии

К сравнению

По запросу

Шкаф управления электрообогревом металлический ШУ-ЭО-13,2/380-С

В наличии

К сравнению

По запросу

Шкаф управления печью

В наличии

К сравнению

По запросу

Шкаф управления задвижками ШУЗ 4 кВт 4 задвижки

В наличии

К сравнению

По запросу

Шкаф управления задвижками ШУЗ 4 кВт 3 задвижки

В наличии

К сравнению

По запросу

Шкаф управления задвижками ШУЗ 4 кВт 2 задвижки

В наличии

К сравнению

По запросу

Цены, наличие и другие данные, указанные на сайте, не являются публичной офертой. Для уточнения информации свяжитесь, пожалуйста, с нашими специалистами любым удобным для Вас способом

Контакты

Офис

Склад

office Наш офис

109428, Москва, БЦ Юнион, Рязанский проспект 24 корпус 2, 11 этаж, офис 1101

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

office Наш склад

109456, Москва, 1-й Вешняковский проезд, дом 2, строение 6

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

Построить маршрут

Питание:	380В, 50Гц
Мощность электропривода:	до 55 кВт
Потребляемая мощность:	до 25 кВт
Производительность насосов:	до 100 л/мин
Рабочее давление:	до 16 МПа (опционально до 25 МПа)
Точность поддержания давления:	±0.5%
Диапазон температур испытаний:	от -40°С до +200°С
Эксплуатационные условия
Степень защиты:	IP54
Климатическое исполнение:	УХЛ4
Температура эксплуатации:	от -10°С до +40°С

Компонент	Ширина, мм	Глубина, мм	Высота, мм	Вес, кг

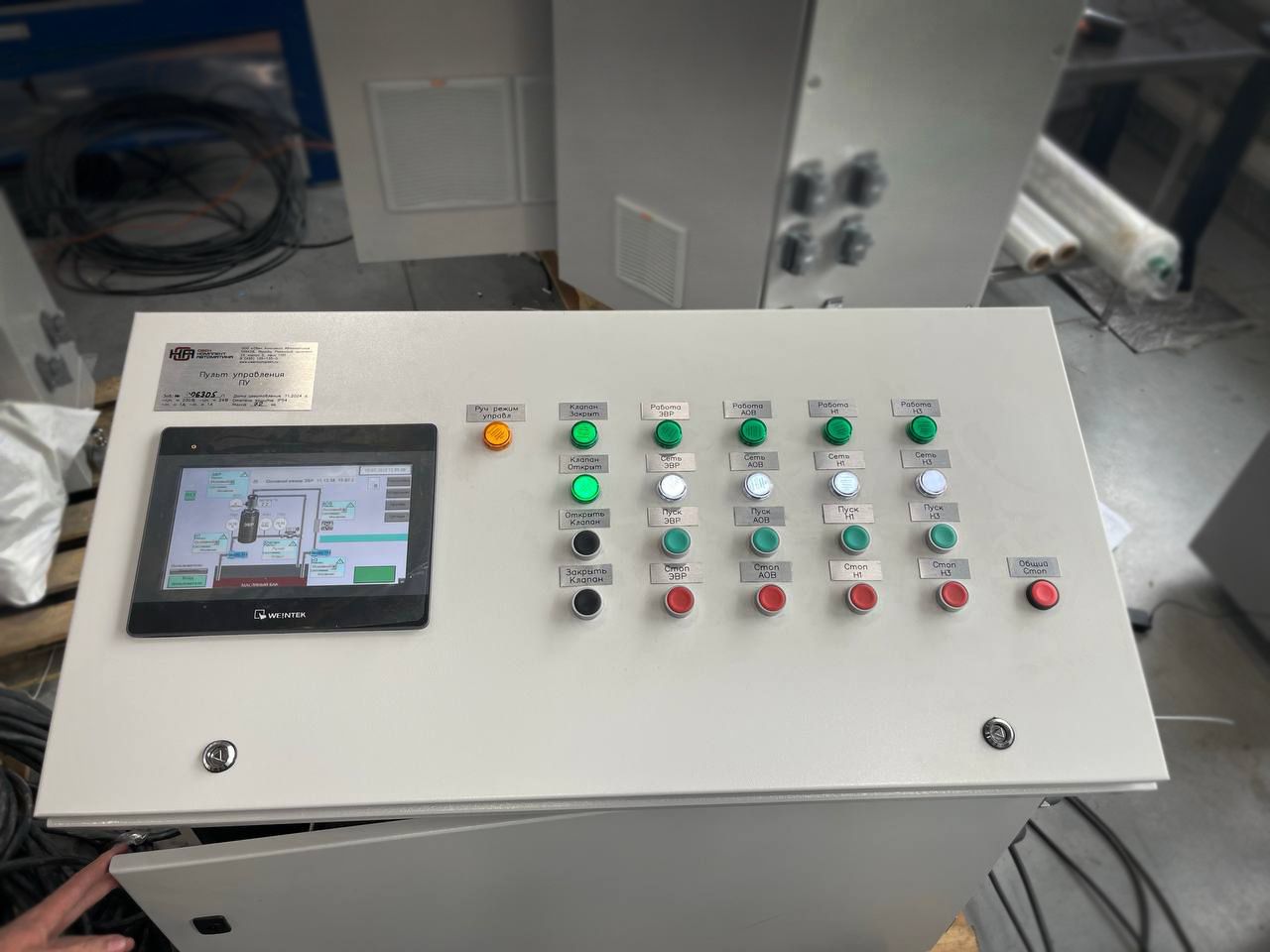

Пульт управления	600	300	1800	85
Шкаф автоматики	800	400	2000	120
Силовой шкаф	1000	600	2000	180
