Программируемое реле ОВЕН ПР103-24.1610.03.2.0

Name: Программируемое реле ОВЕН ПР103-24.1610.03.2.0
Brand: ОВЕН
SKU: 100896
Price: 21240 RUB
Availability: InStock

Хиты продаж

Программируемое реле ОВЕН ПР103-24.1610.03.2.0 фото

В наличии

К сравнению

21 240.00 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 100896

ОВЕН ПР103-24.1610.03.2.0 – программируемое реле для управления вентиляцией, отоплением, насосными группами и другим оборудованием. =24 VDC, 6 DI (24), 4 FDI, 6 AI, 10 DO (Р), 2хRS-485, Ethernet

Категории

Напряжение питания

24 В

Количество входов/выходов

16/10

Наличие интерфейса RS-485

два

Входы/выходы

дискретные и аналоговые

Питание дискретных входов (датчиков)

=24 В

Тип входов

дискретный (Д) / Дискретный скоростной (ДС)

Тип выходов

Релейные (нормально-разомкнутые) или Транзисторные ключи (n-p-n-типа)

Количество дискретных входов/выходов

16/10

В наличии

К сравнению

21 240.00 ₽

Доставка

Оплата

ПР103 – это первое программируемое реле с Ethernet на борту. Предназначено для управления вентиляцией, отоплением, насосными группами и другим оборудованием. Наличие интерфейса Ethernet позволяет осуществить прямой доступ к сервису OwenCloud и реализовать управление оборудованием из любой точки мира. В ПР103 может быть до 2-х интерфейсов RS-485 на борту для передачи данных на верхний уровень. В корпусе 7DIN располагается до 34 аналоговых и дискретных входов/выходов.

Наличие быстрых дискретных входов позволяет обрабатывать сигналы с частотой до 100 кГц.

Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic

Для конфигурирования прибора можно использовать OWEN Configurator.

Загрузка алгоритма и конфигурирование производится с помощью кабеля microUSB, а также по интерфейсам Ethernet и RS-485.

Области применения


Вентиляция	Отопление

ГВС	Насосные группы

Отличительные особенности ПР103

Подключаемое оборудование:

До 16 дискретных входов.
До 4 быстрых дискретных входов, частота до 100 кГц.
До 6 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
До 18 дискретных выходов (э/м реле или транзиторные ключи).
До 2 универсальных аналоговых выходов: 4…20 мА/0…10 В.

Коммуникационные возможности:

Интерфейс Ethernet, режим Master/Slave:

Прямой доступ в облачный сервис OwenCloud.
Подключение к ПК для конфигурирования и записи программы.
Визуализация процессов с помощью панелей оператора и SCADA.
Увеличение входов/выходов с помощью модулей Мх210.

До 2-х интерфейсов RS-485, режим Master/Slave:

Интеграция в SCADA-системы.
Визуализация процессов с помощью панелей оператора.
Увеличение входов/выходов с помощью модулей Мх110.
Управление внешними устройствами: ПЧВ, датчики и др.
Подключение к ПК для конфигурирования и записи программы

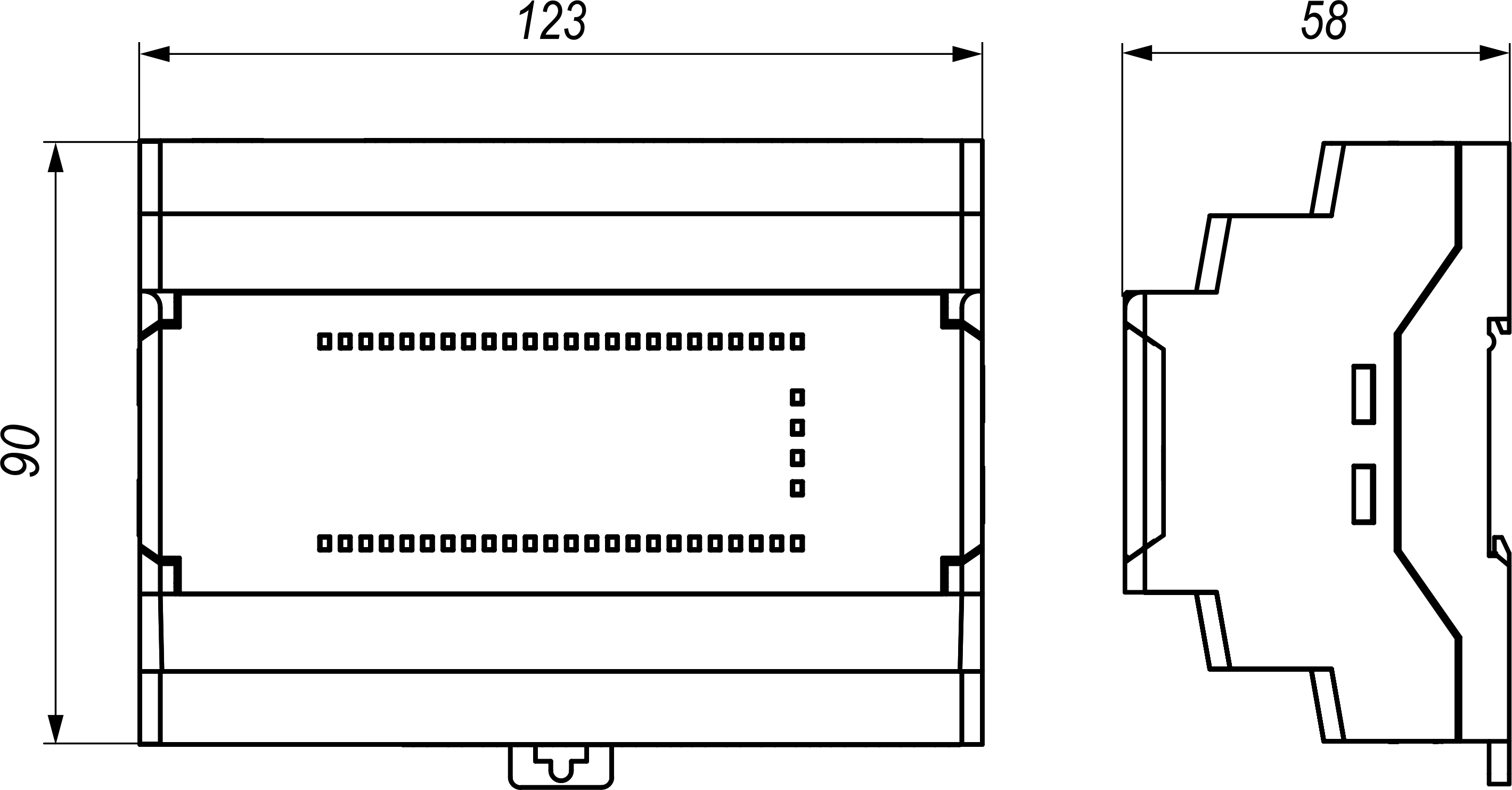

Конструктивные особенности:

Компактный модульный корпус шириной 7 модулей.
Съемные клеммники – для удобства монтажа.
Быстрая замена батарейки.

Эксплуатация:

2 модификации по питанию: =24 и ~230 В
Возможность питаний от бортовой сети =12В
Увеличение каналов ввода/вывода до 66 шт. с помощью модулей ПРМ.
Работа в неотапливаемых помещениях: -40...+55 ºС.
Конфигурирование и запись программы через USB, Ethernet, RS-485

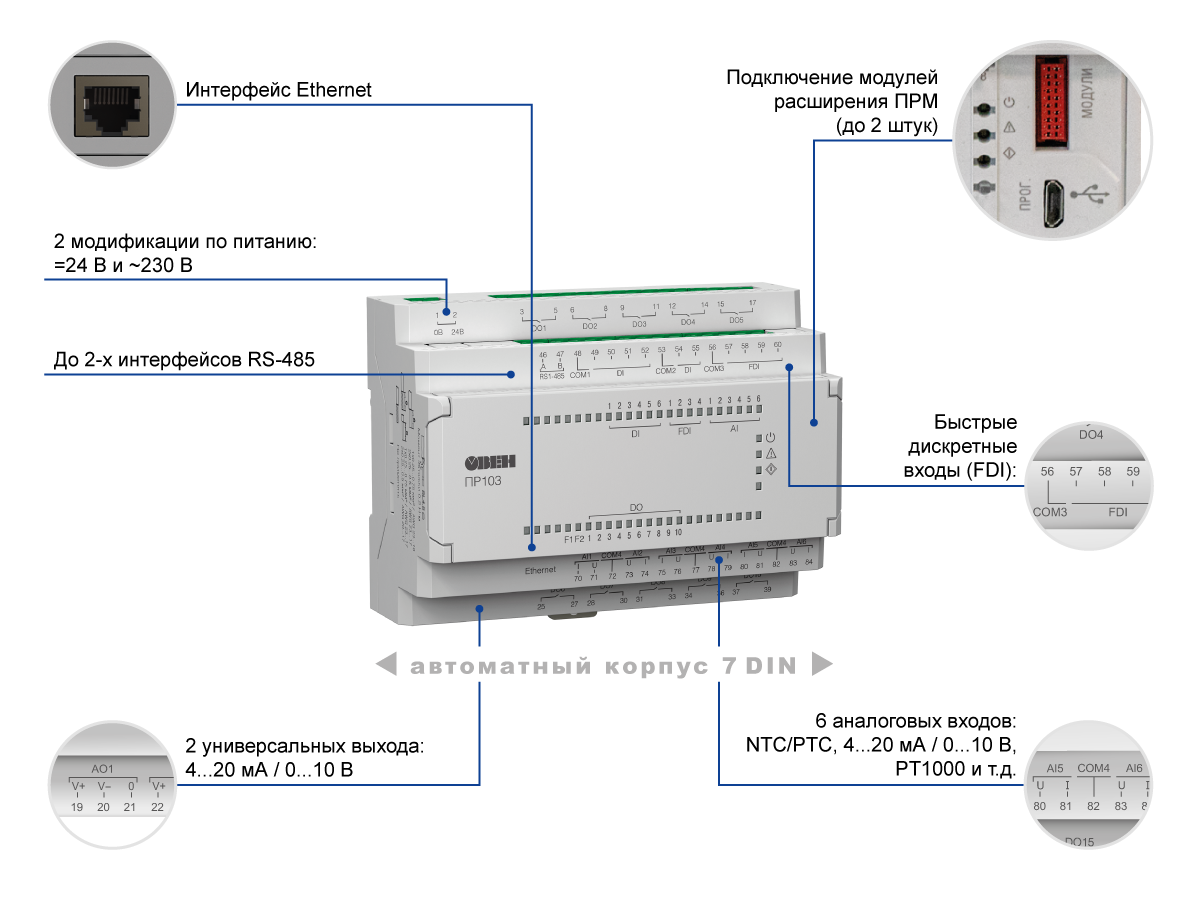

Отличительные характеристики ПР103

Модули расширения ОВЕН ПРМ для ПР103

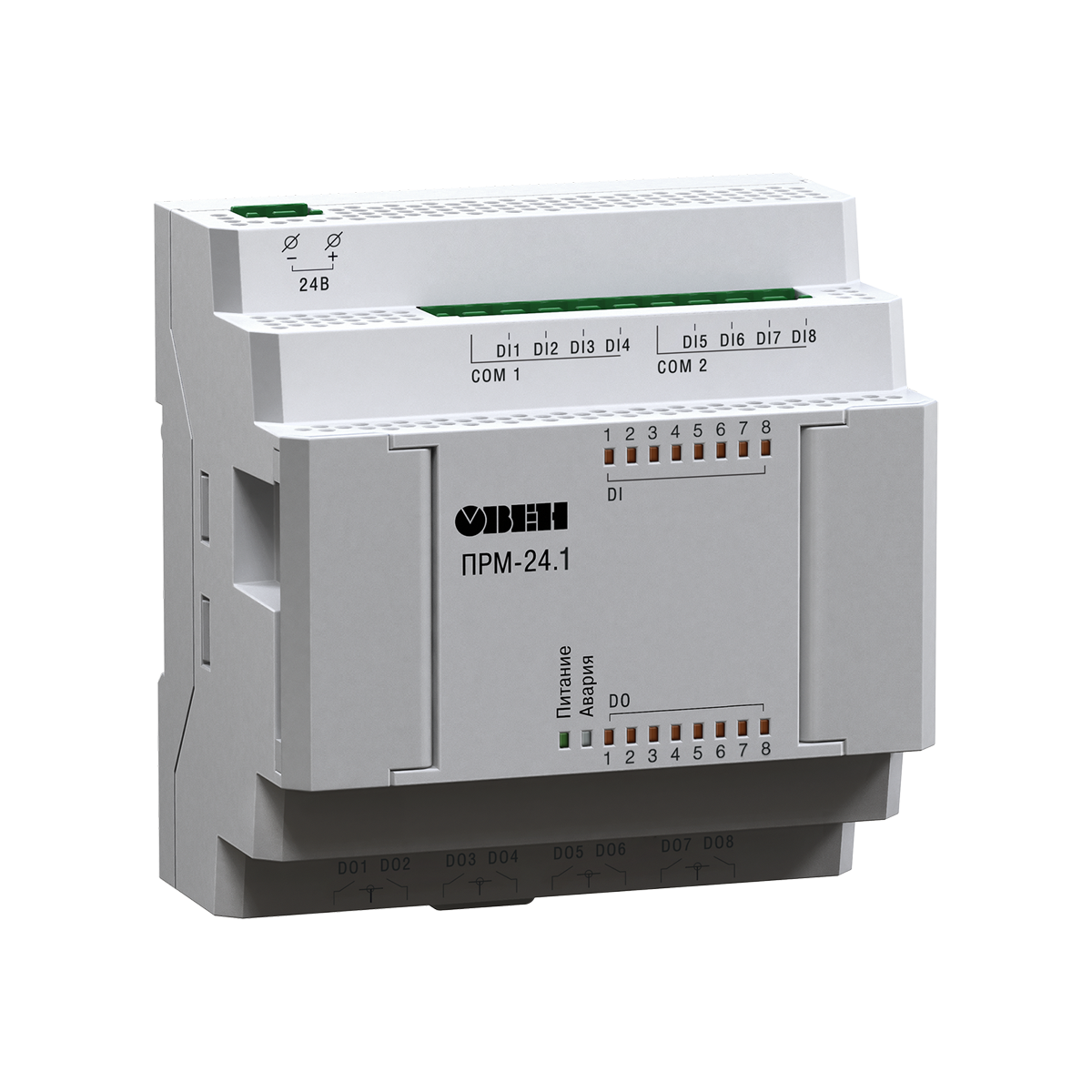

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР103:

ПРМ-1 – для увеличения дискретных входов и выходов;
ПРМ-2 – для увеличения аналоговых входов и дискретных выходов;
ПРМ-3 – для увеличения аналоговых входов и выходов.

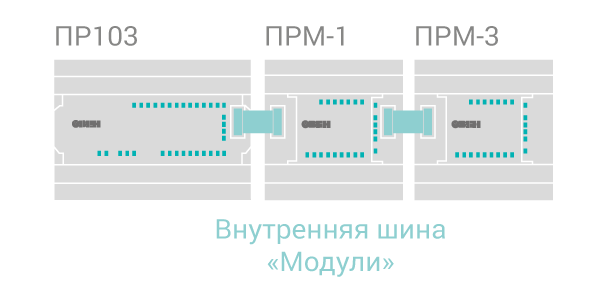

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР103 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР103 и модули ПРМ с разным типом питания.

Примеры применения

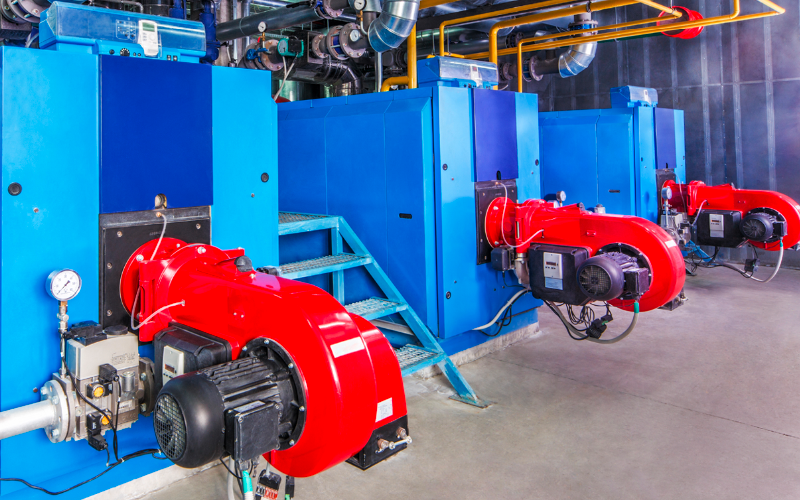

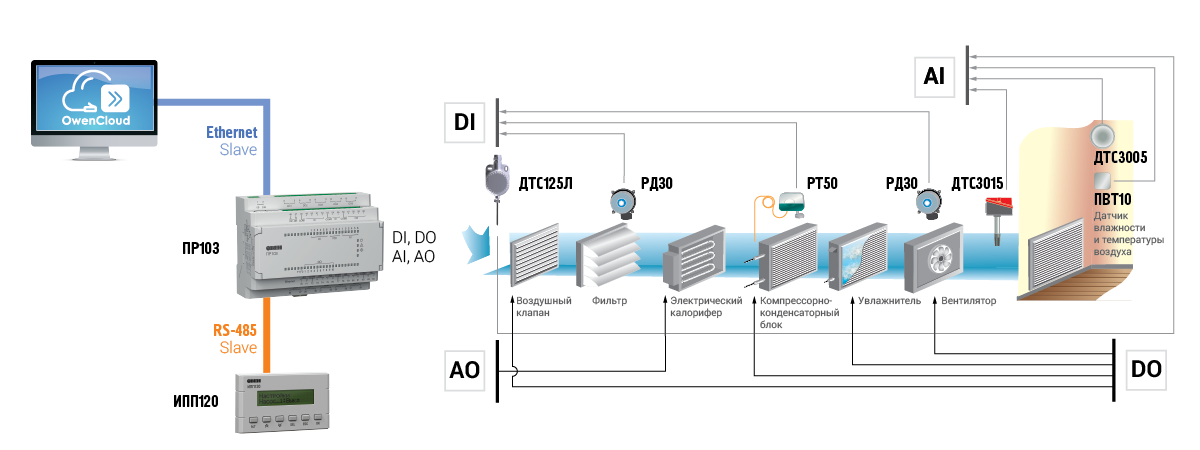

Управление вентиляцией	Управление отоплением и ГВС

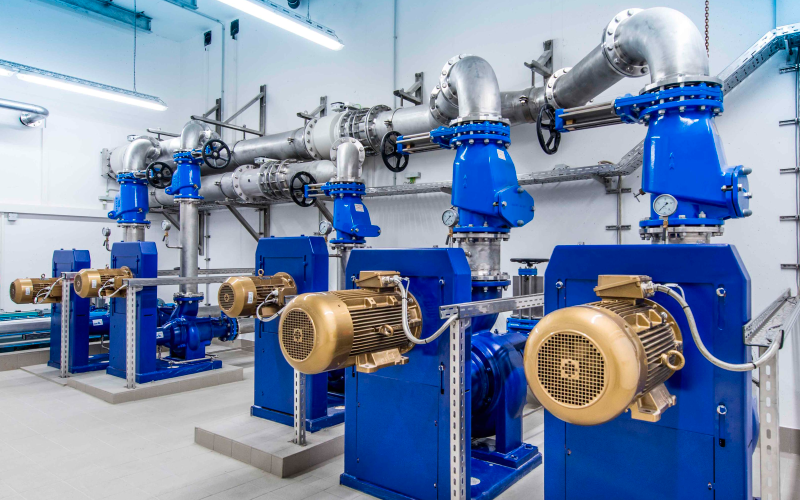

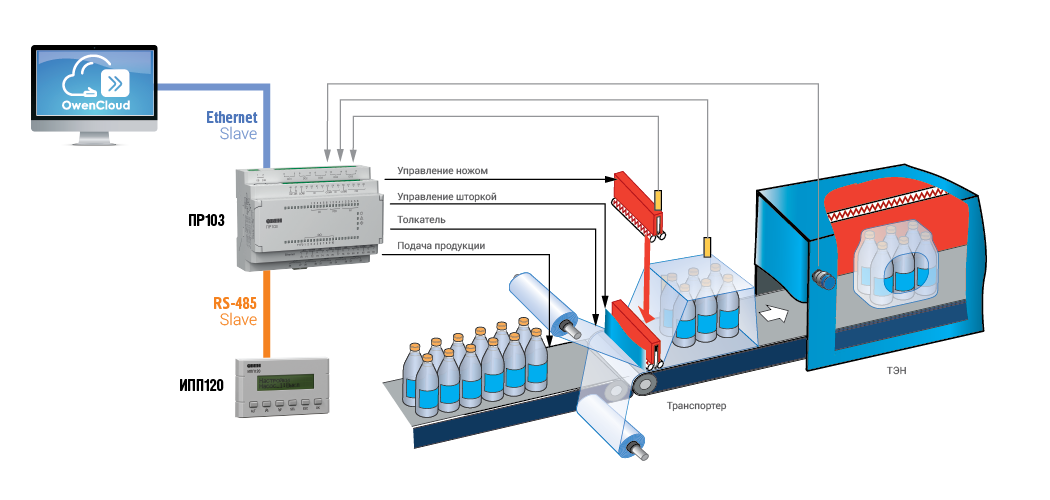

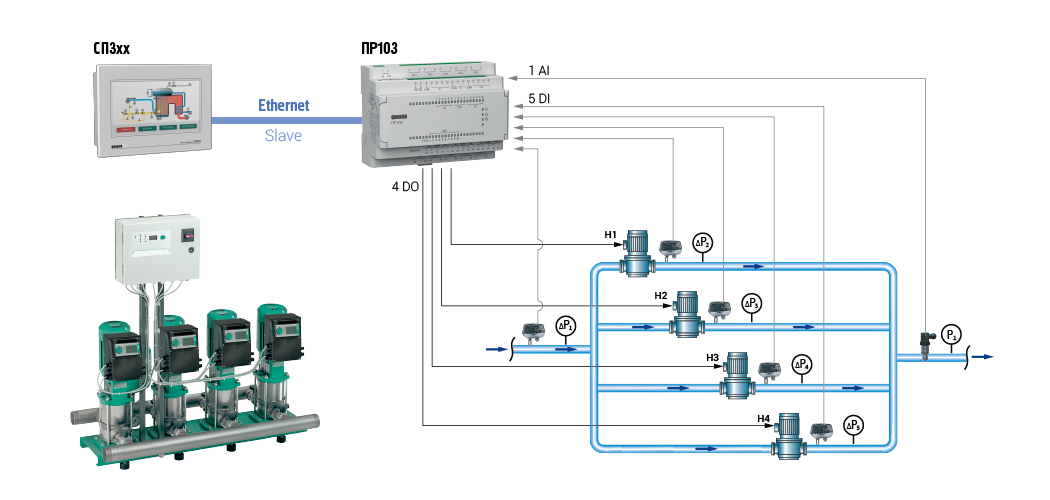

Управление насосными группами	Управление станками и механизмами

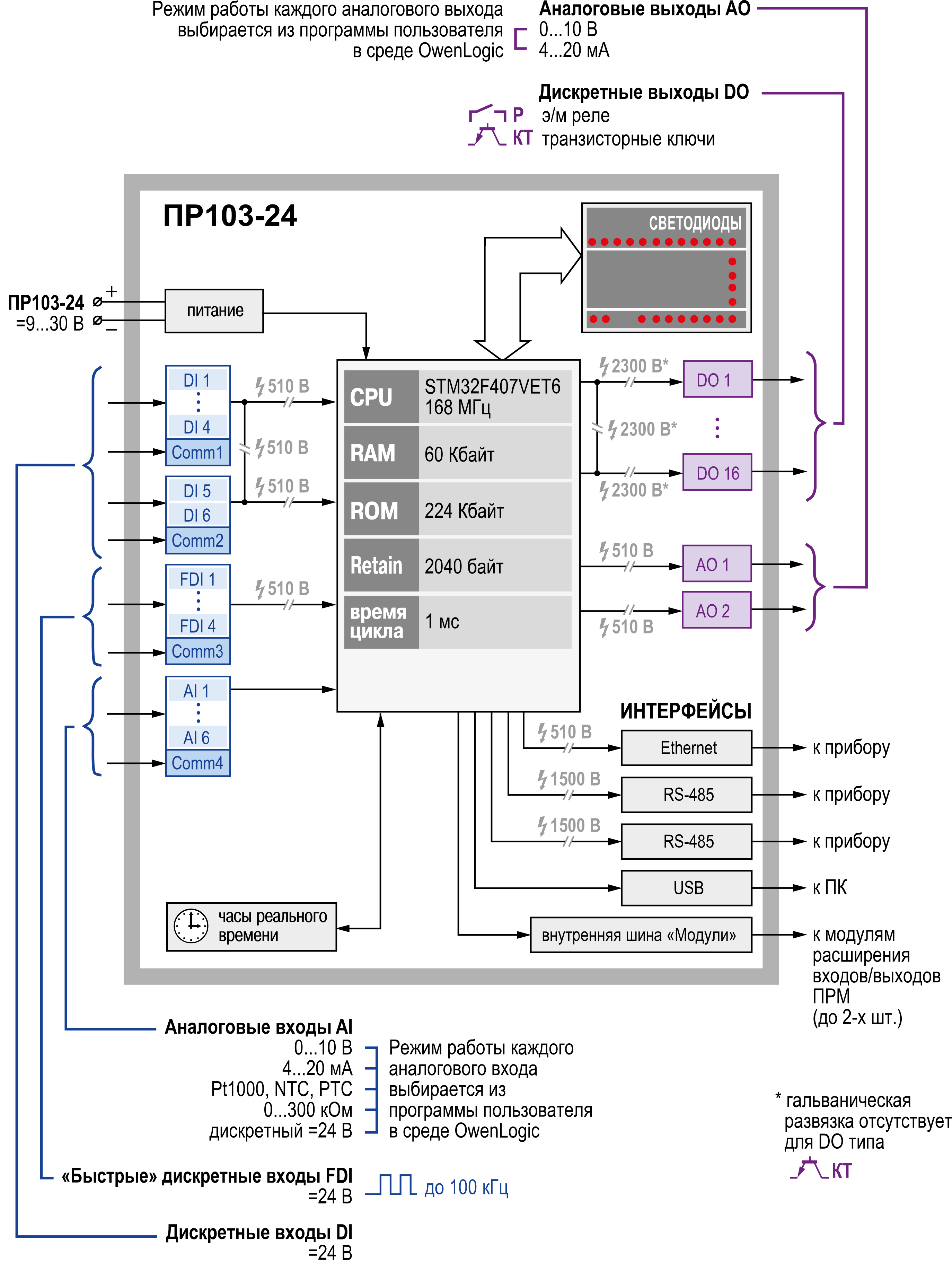

Наименование	ПР103-230	ПР103-24
Программирование
Среда программирования	OwenLogic
Объем Retain-памяти	2040 байт
Объем памяти сетевых переменных (режим Slave)	1024 байт
Объем памяти сетевых переменных (режим master)	128 байт
Стек	Динамический
Память ПЗУ	224 кбайт
Память ОЗУ	60 кбайт
Интерфейсы программирования и конфигурирования	microUSB, Ethernet, RS-485
Общие сведения
Диапазон переменного напряжения питания	90 до 264 В (номинальное 230 В, при 50 Гц)	—
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)	9...30 В (номинальное=24 В)
Минимальное время цикла	1 мс (зависит от сложности программы)
Часы реального времени	Есть
Модули расширения ПРМ	Да, до 2 шт.
Дискретные входы
Количество	16 шт.	6 шт.
Тип	Дискретный фазовый (ДФ)	Дискретный (Д)
Подключаемые датчики	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
	—	Датчики с выходом push-pull, Датчики с выходом n-p-n, Датчики с выходом p-n-p
Номинальное напряжение питания	~230 В	=24 В
Гальваническая развязка	Групповая, по 4 входа	Групповая, 4 и 2 входа
Электрическая прочности изоляции	2300 В, групповая – 2300 В	510 В, групповая – 510 В
Быстрые дискретные входы
Количество	—	4 шт.
Тип	—	Дискретный скоростной (ДС)
Подключаемые датчики	—	Датчики с выходом push-pull, Датчики с выходом n-p-n, Датчики с выходом p-n-p
Минимальная длительность импульса	—	5 мкс
Максимальная частота импульсов	—	100 кГц
Номинальное напряжение питания	—	24 В
Гальваническая развязка	—	Групповая, по 4 входа
Электрическая прочности изоляции	—	510 В, групповая – 510 В
Аналоговые входы
Количество	—	6
Тип измеряемых сигналов	—	4..20 мА, 0..10 В, Pt1000, NTC, РТС, 0..300 кОм и др.
Период обновления значений всех каналов, не более	—	1 мс
Работа в дискретном режиме	—	Да
Гальваническая развязка	—	Отсутствует
Дискретные выходы
Количество	10	До 18
Тип	Релейные (нормально-разомкнутые)	Релейные (нормально-разомкнутые) или Транзисторные ключи (n-p-n- типа)
Допустимый ток нагрузки, не более
Релейные (Р)	5 А при напряжении не более 250 В перем. тока cos(φ) > 0,95; 3 А при напряжении не более 30 В пост. тока
Транзиторные (КТ)	—	0,5 А при напряжении не более 40 В постоянного тока
Гальваническая развязка
Релейные (Р)	Индивидуальная
Транзиторные (КТ)	—	Отсутствует
Электрическая прочность изоляции
Релейные (Р)	2300 В
Транзиторные (КТ)	—	—
Аналоговые выходы
Количество	—	2
Тип аналогового выхода	—	Универсальный: 4...20 мА/0...10 В
Разрядность ЦАП	—	12 бит
Гальваническая развязка	—	Индивидуальная
Электрическая прочность изоляции	—	510 В
Коммуникационные возможности
Интерфейс Ethernet (1 шт.)
Протокол связи	Modbus TCP
Режим работы	Master/Slave
Интерфейс RS-485 (до 2 шт. - выбирается при заказе)
Протокол связи	Modbus RTU/ASCII
Режим работы	Master/Slave

Схемы подключения к дискретным входам

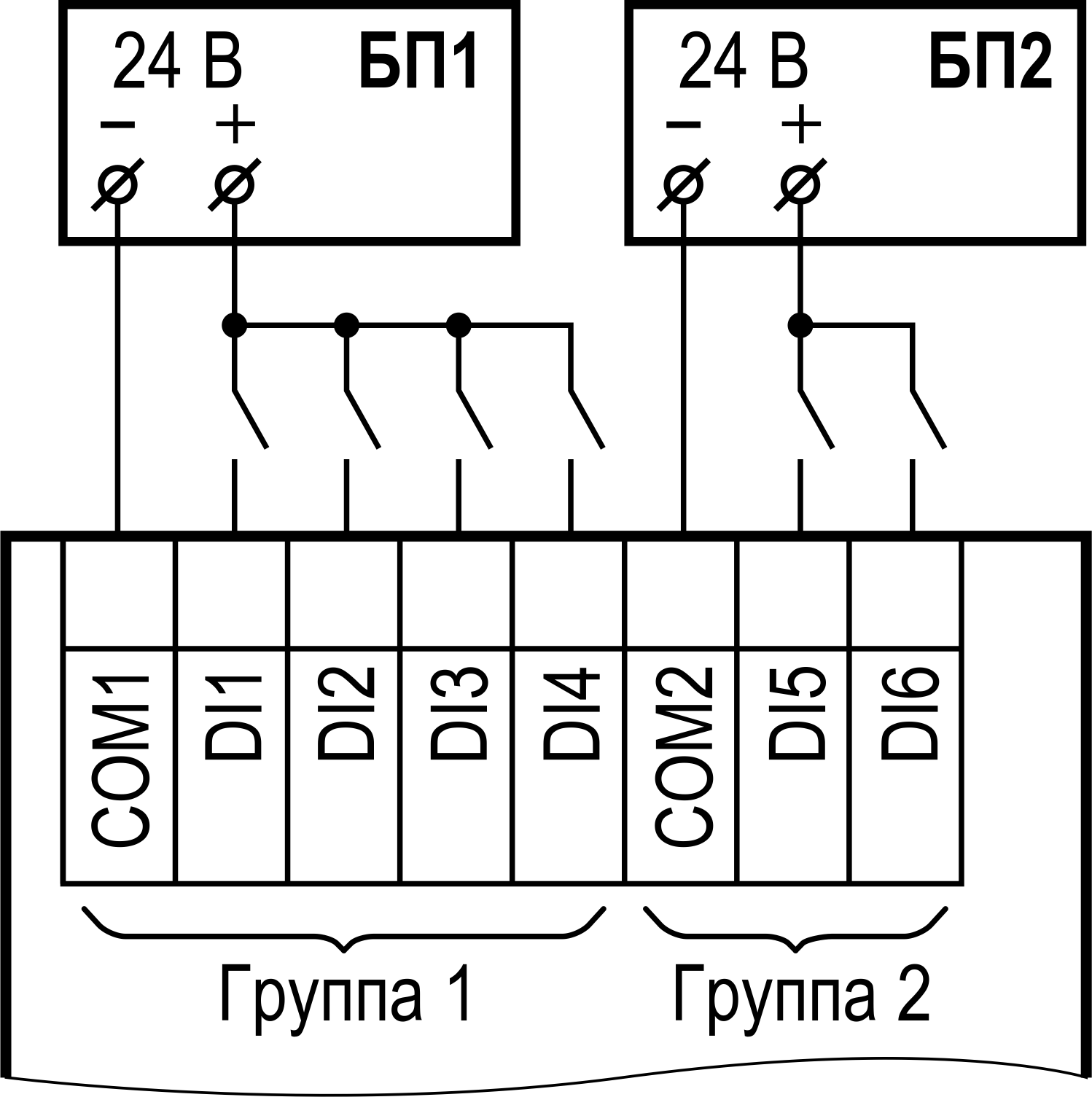

Схема подключения дискретных датчиков с питанием 230 В к входам типа ДФ	Схема подключения дискретных датчиков с питанием 24 В к входам типа Д

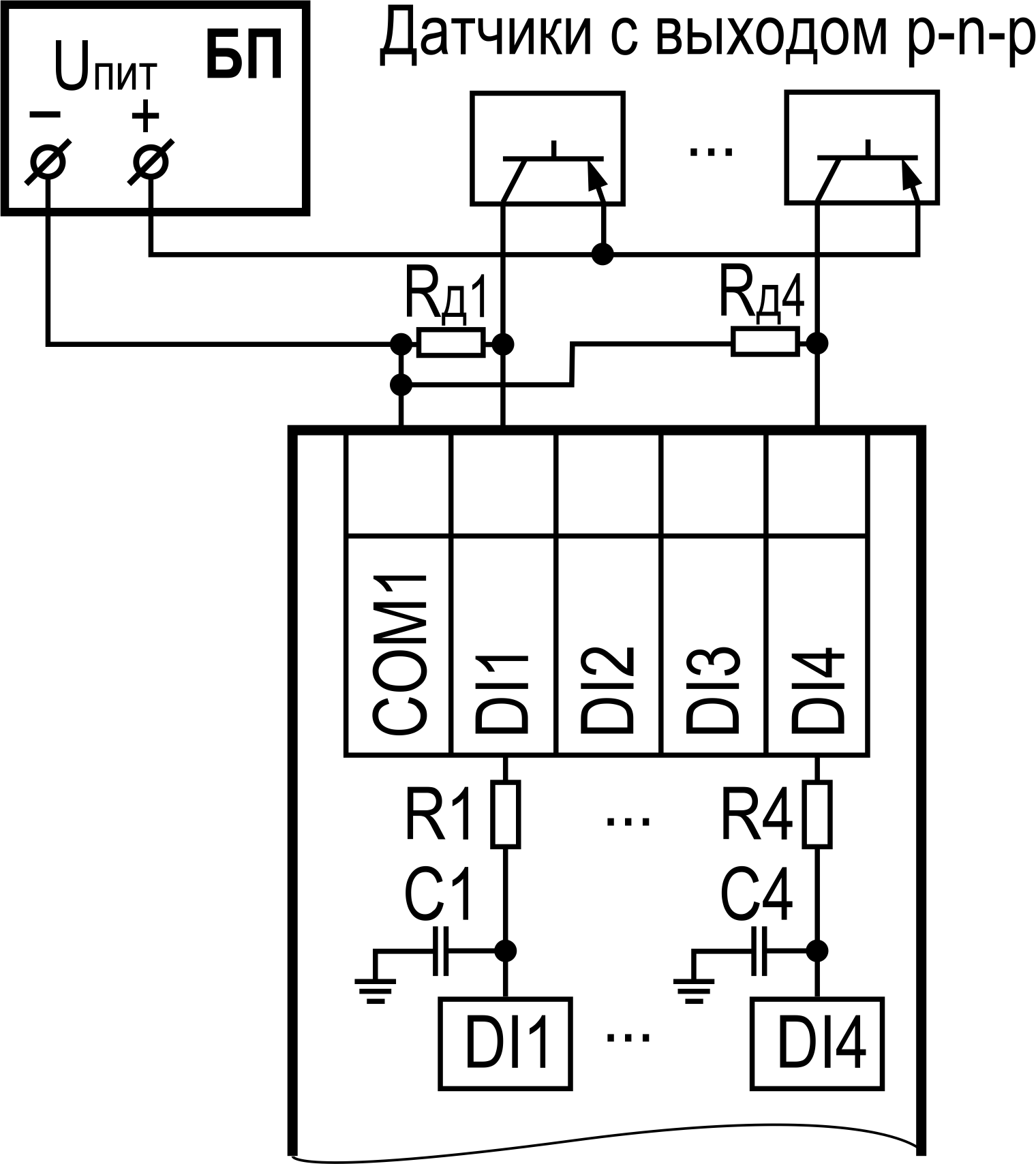

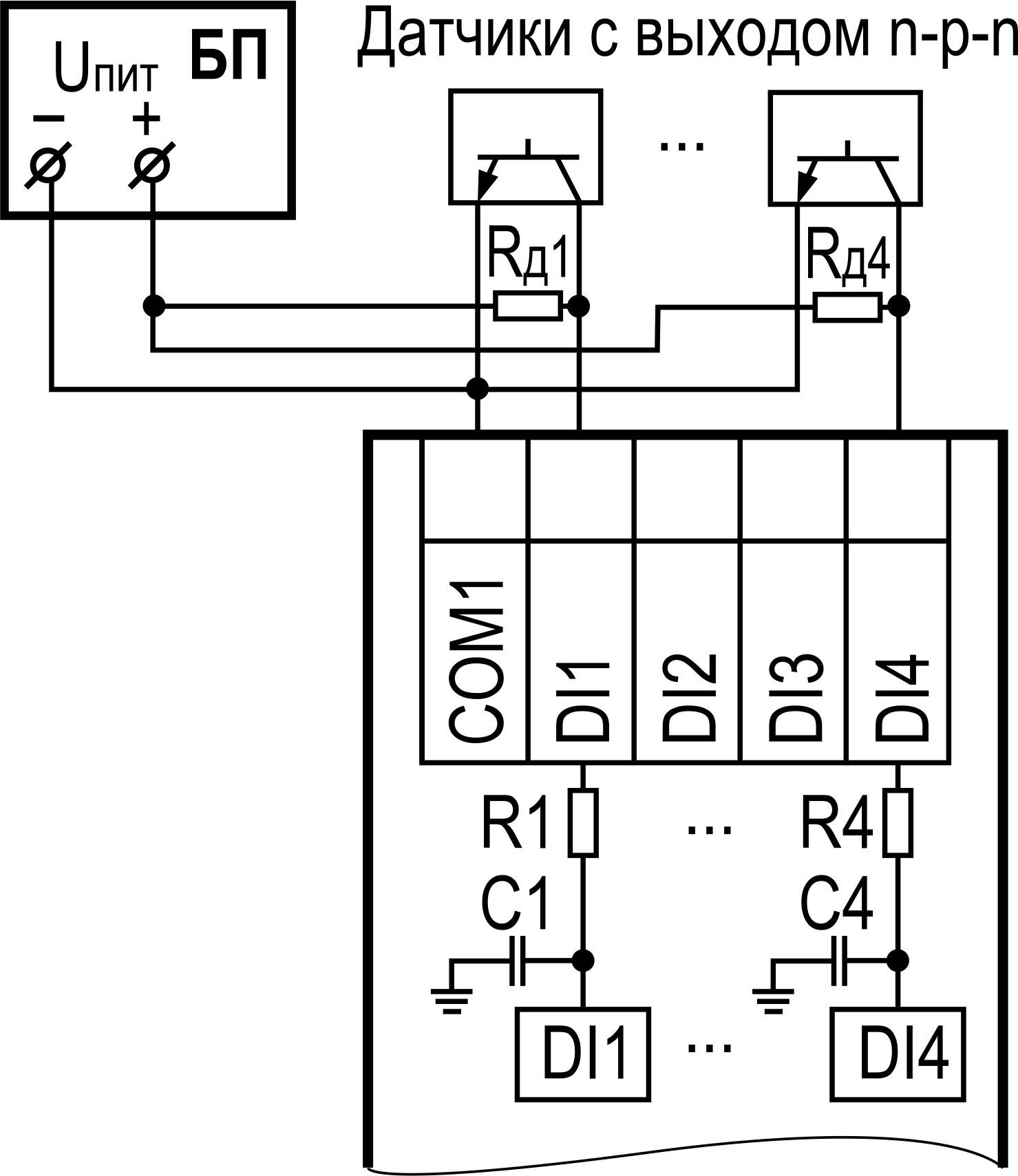

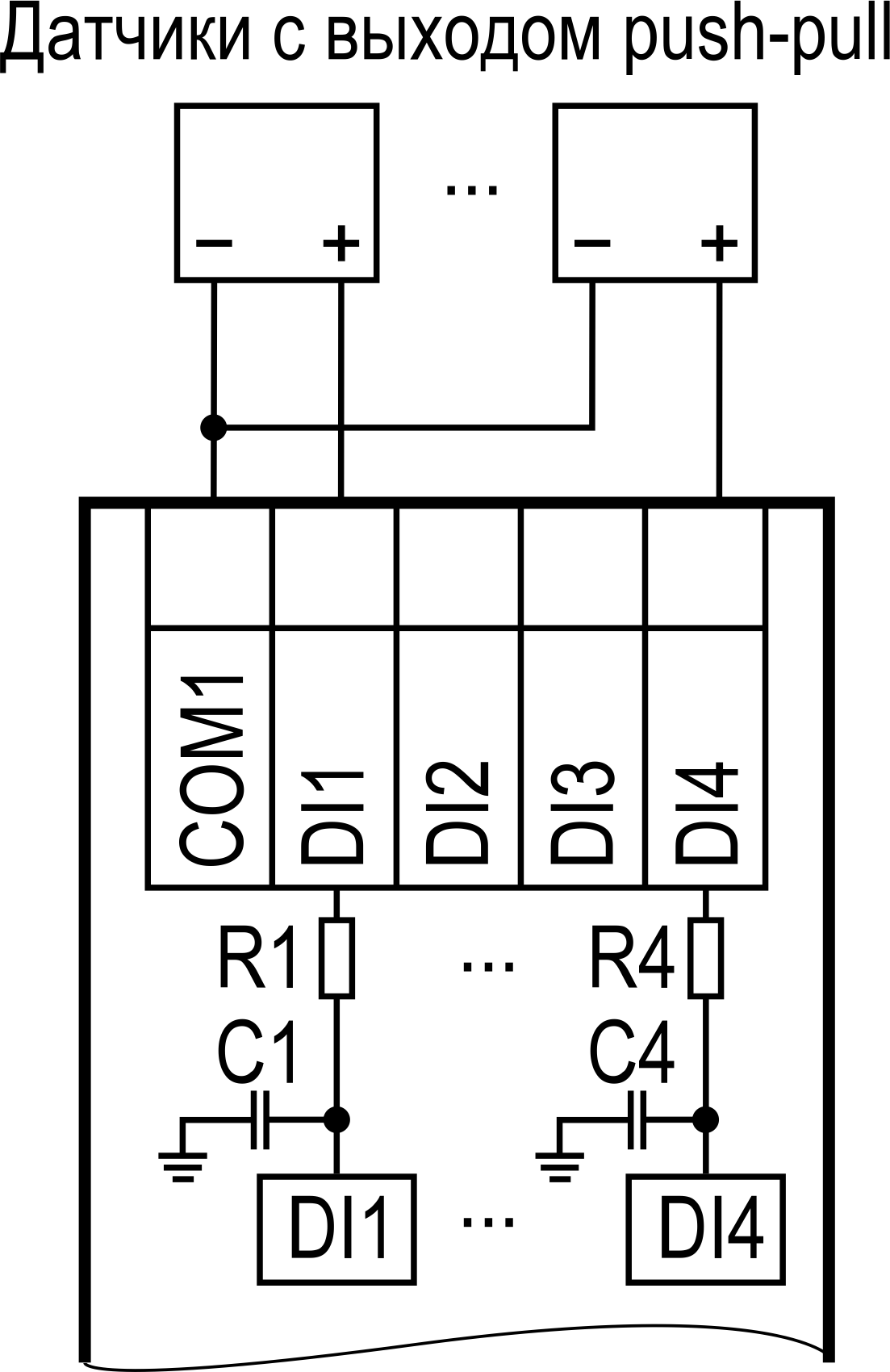

Подключение к входам типа «Д» датчиков с выходом push-pull	Подключение к входам типа «Д» датчиков с выходом n-p-n	Подключение к входам типа «Д» датчиков с выходом p-n-р

Схемы подключения к быстрым дискретным входам

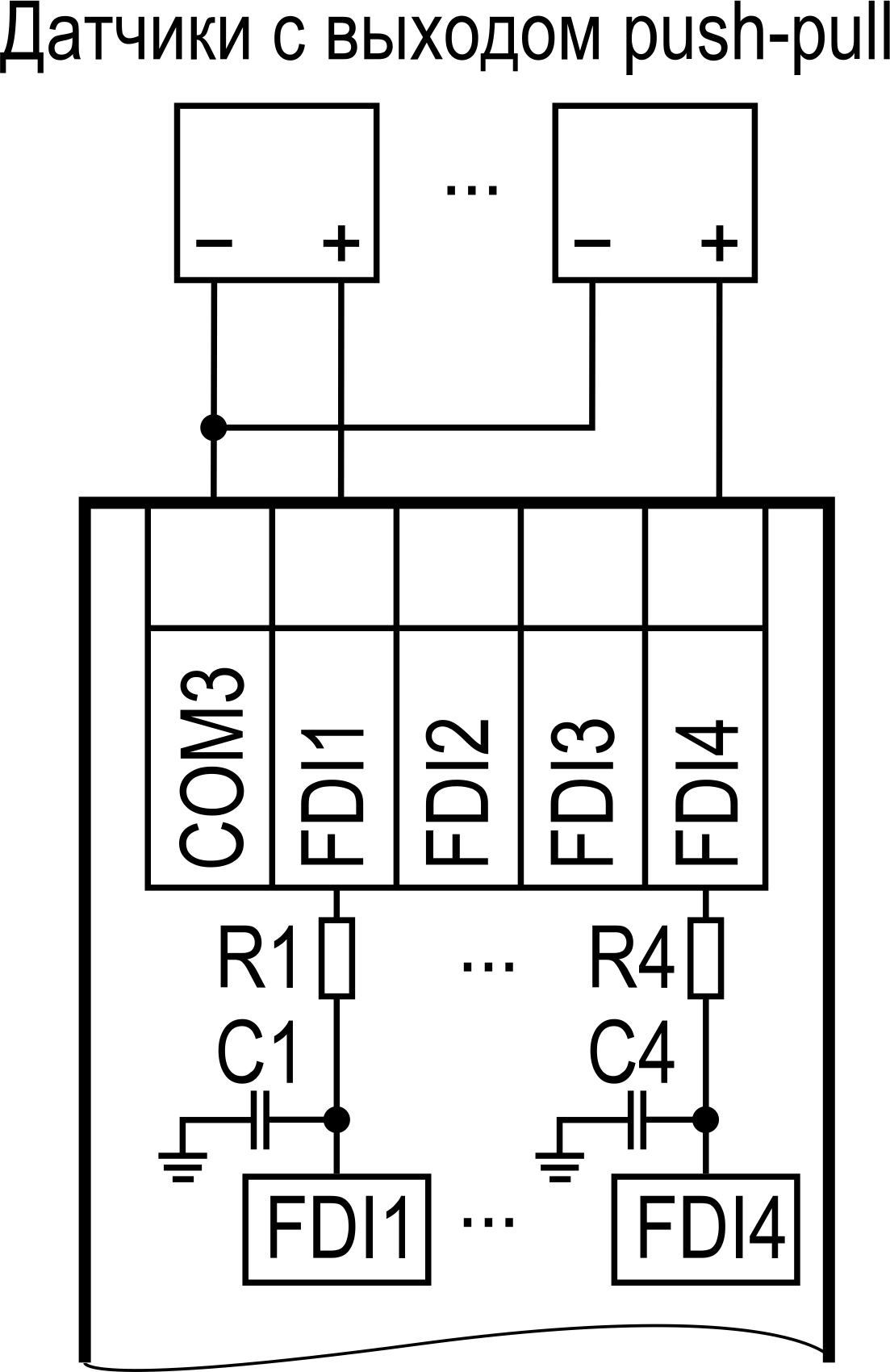

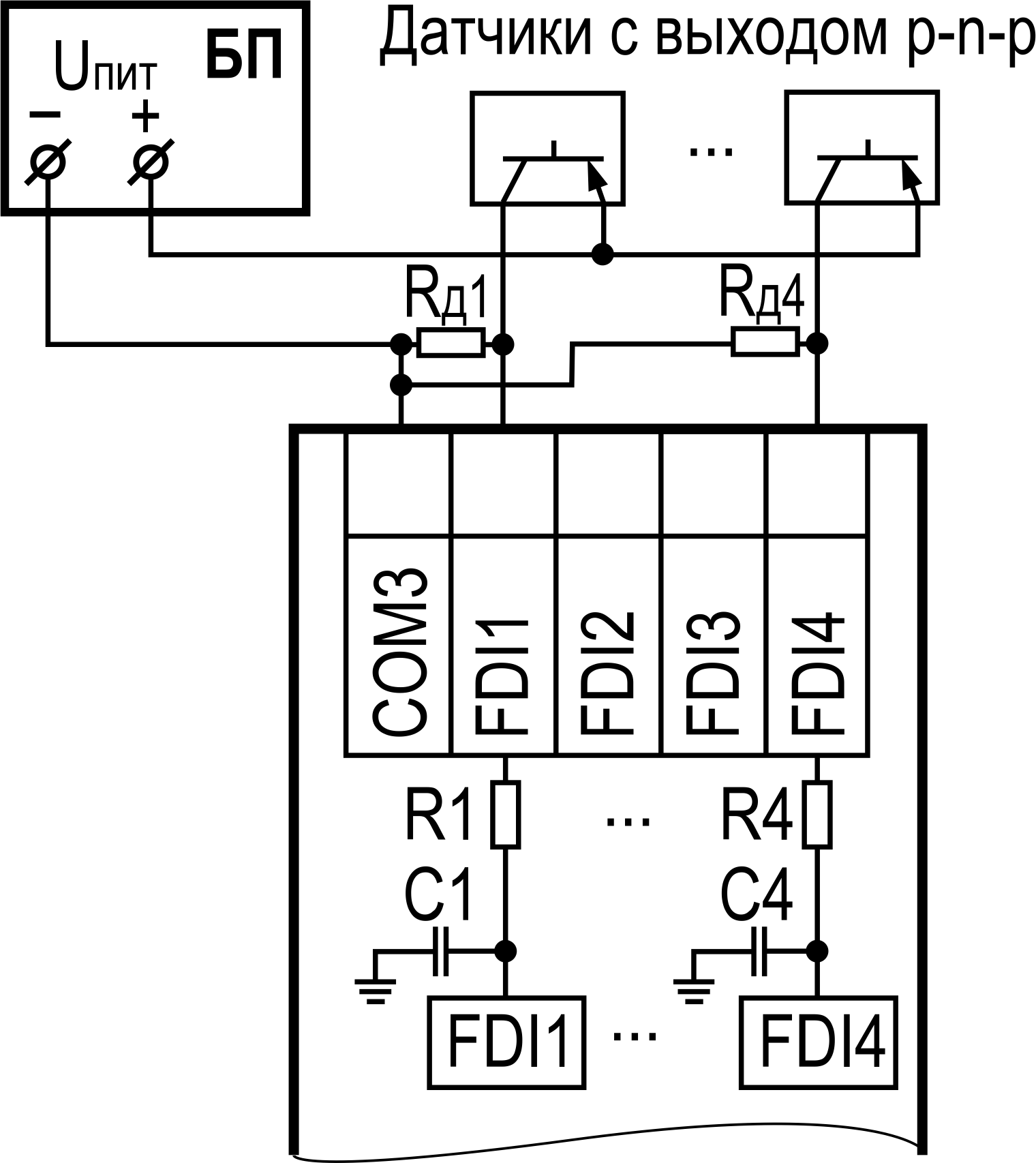

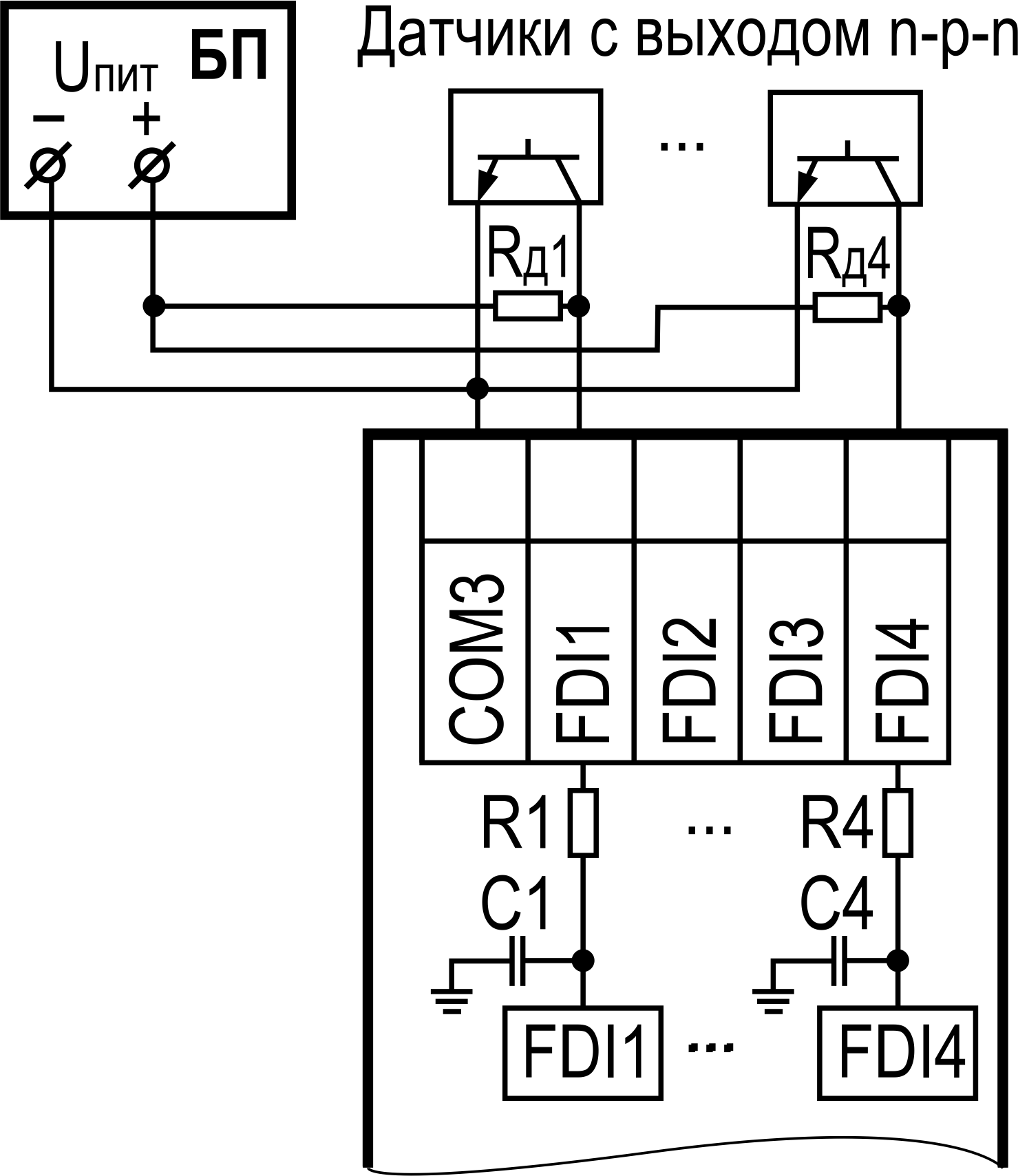

Подключение к входам типа «ДС» датчиков с выходом push-pull	Подключение к входам типа «ДС» датчиков с выходом n-p-n	Подключение к входам типа «ДС» датчиков с выходом p-n-р

Схемы подключения к аналоговым входам (дискретный режим)

Схема подключения к универсальным входам, работающим в дискретном режиме датчиков типа «сухой» контакт	Схема подключения к универсальным входам, работающим в дискретном режиме трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором

Схемы подключения к аналоговым входам (аналоговый режим)

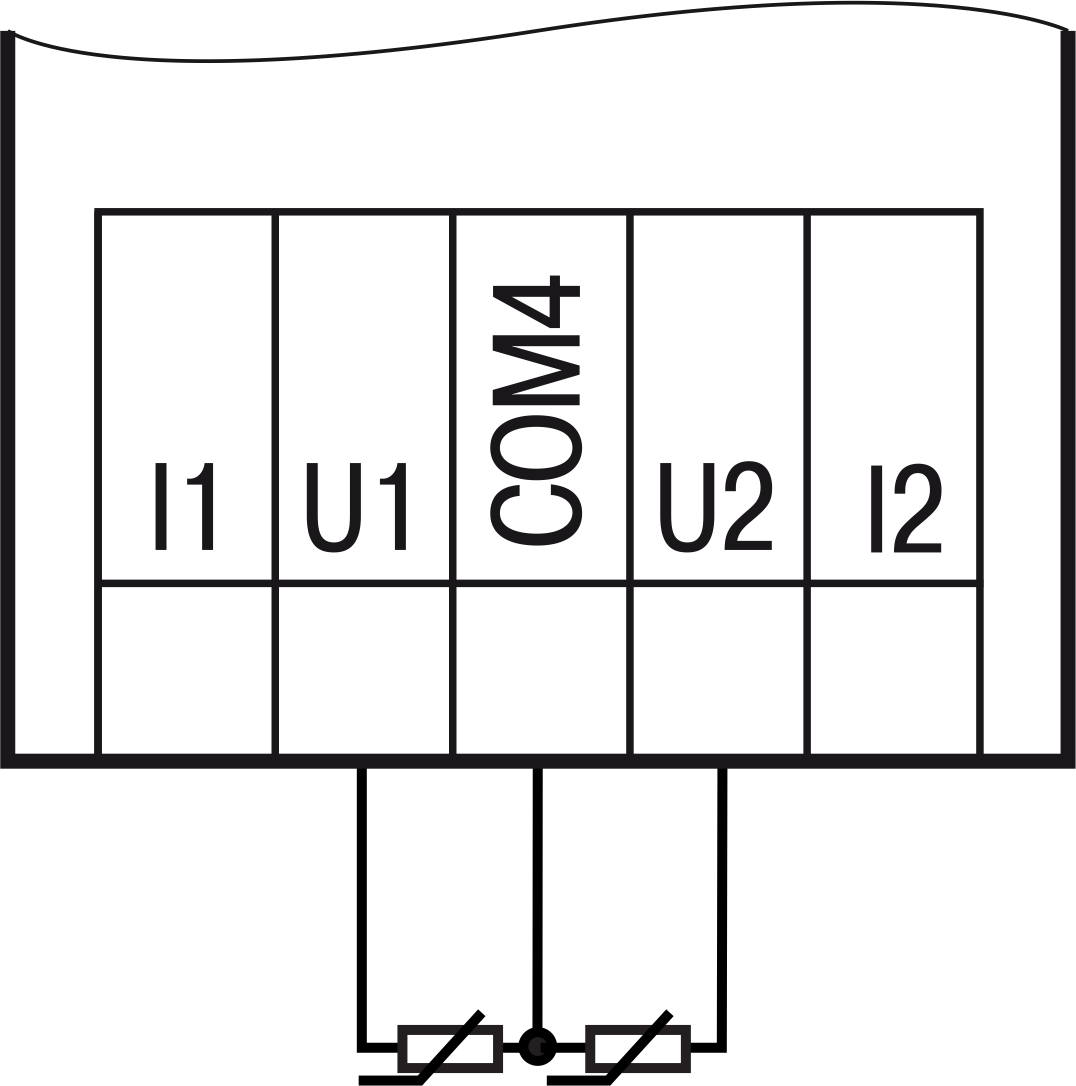

Подключение ТС к аналоговому входу	Подключение датчиков с выходом в виде тока	Подключение датчиков с выходом в виде напряжения	Подключение резистивных датчиков

Схемы подключения к дискретным выходам

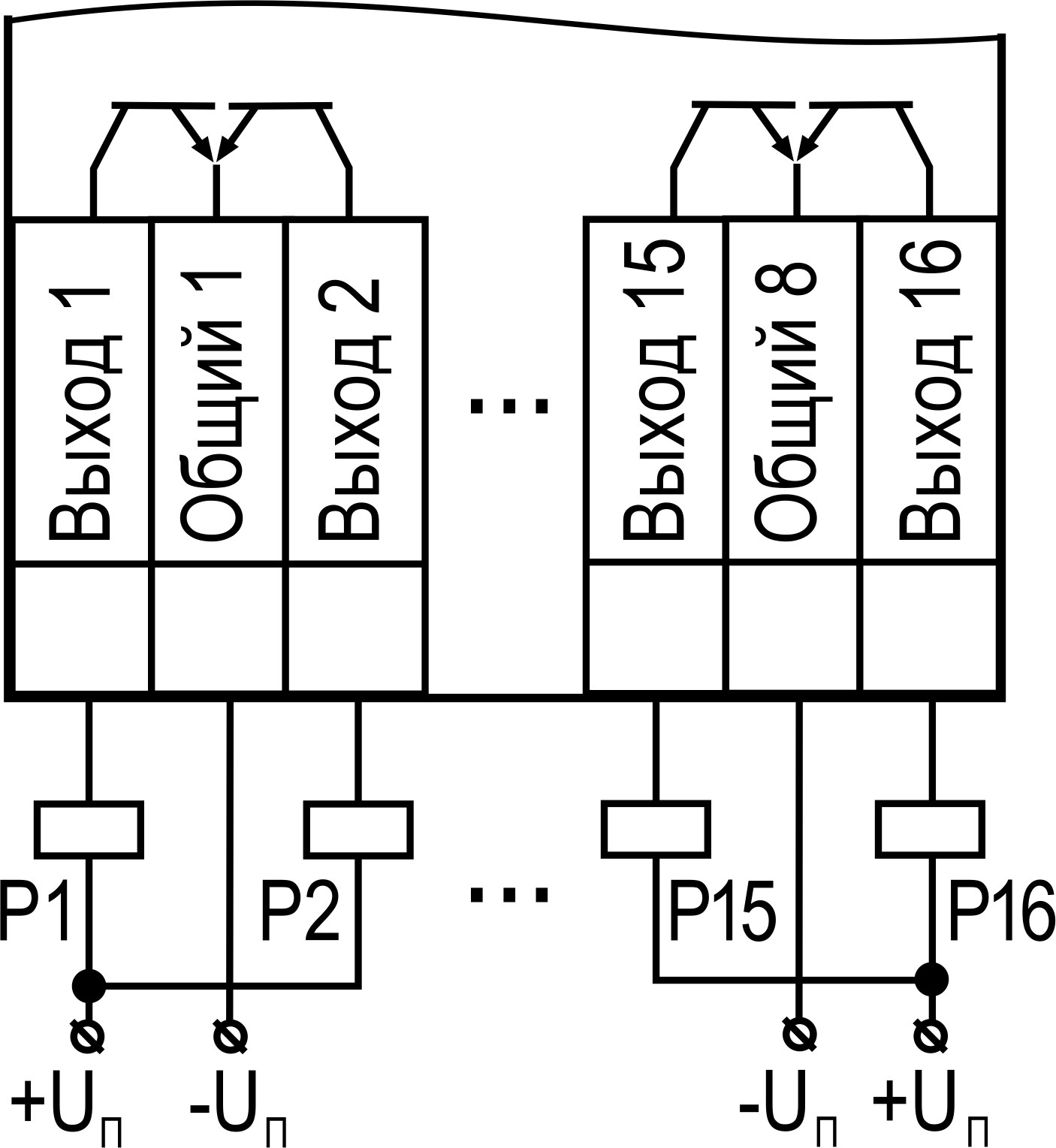

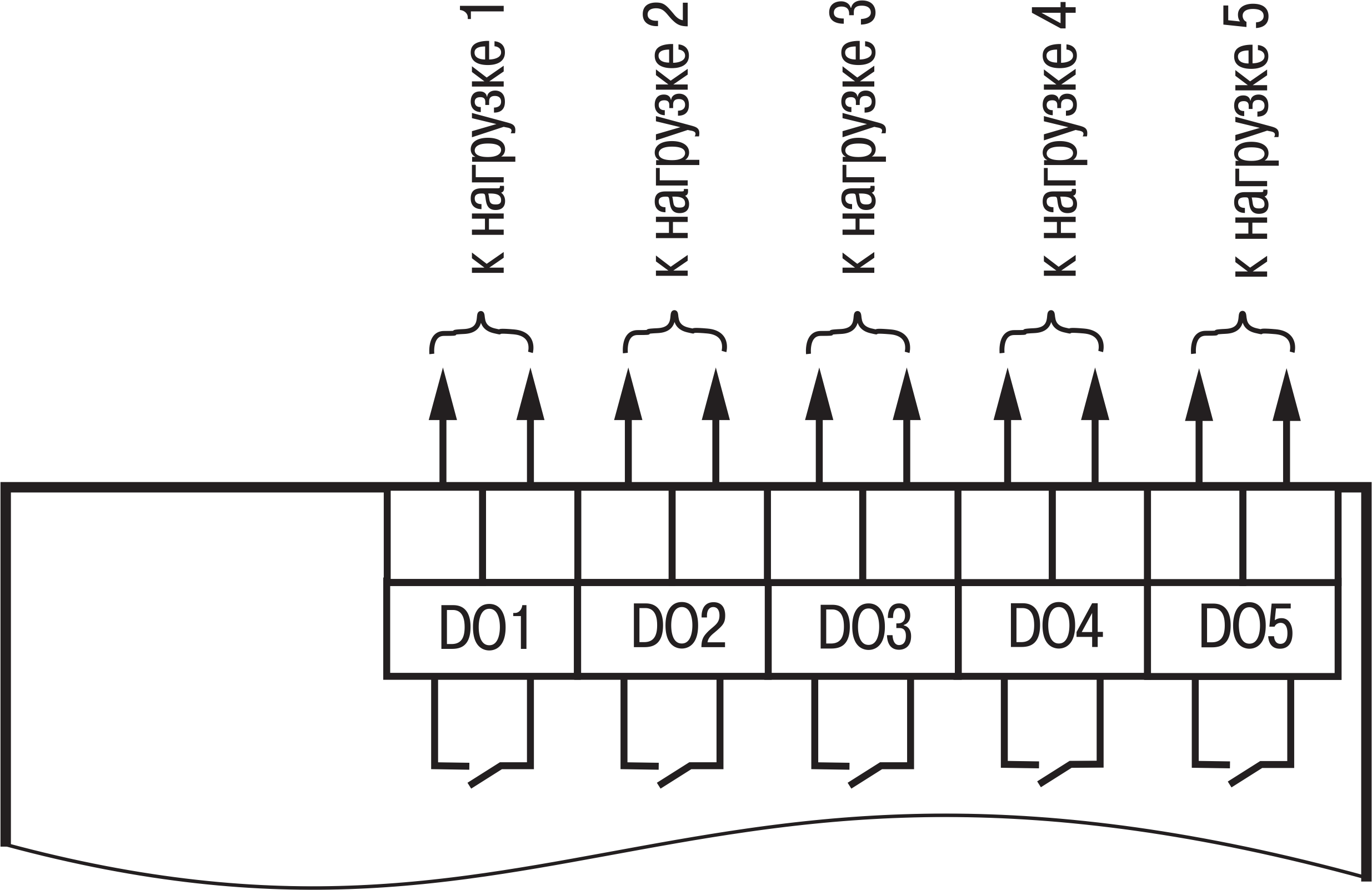

Подключение нагрузки к выходу типа КТ	Схема подключения нагрузки к ВЭ типа Р

Схемы подключения к аналоговым выходам

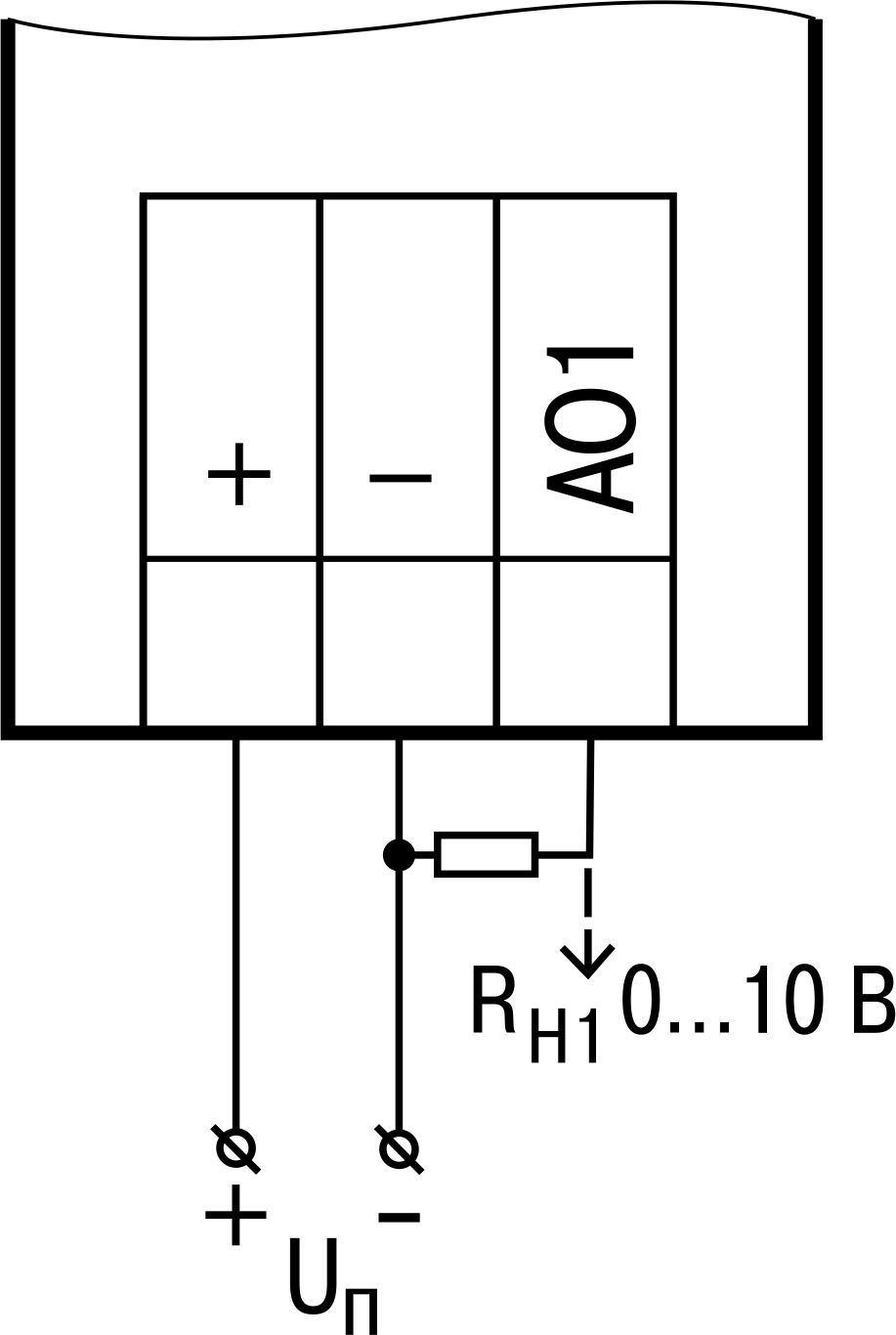

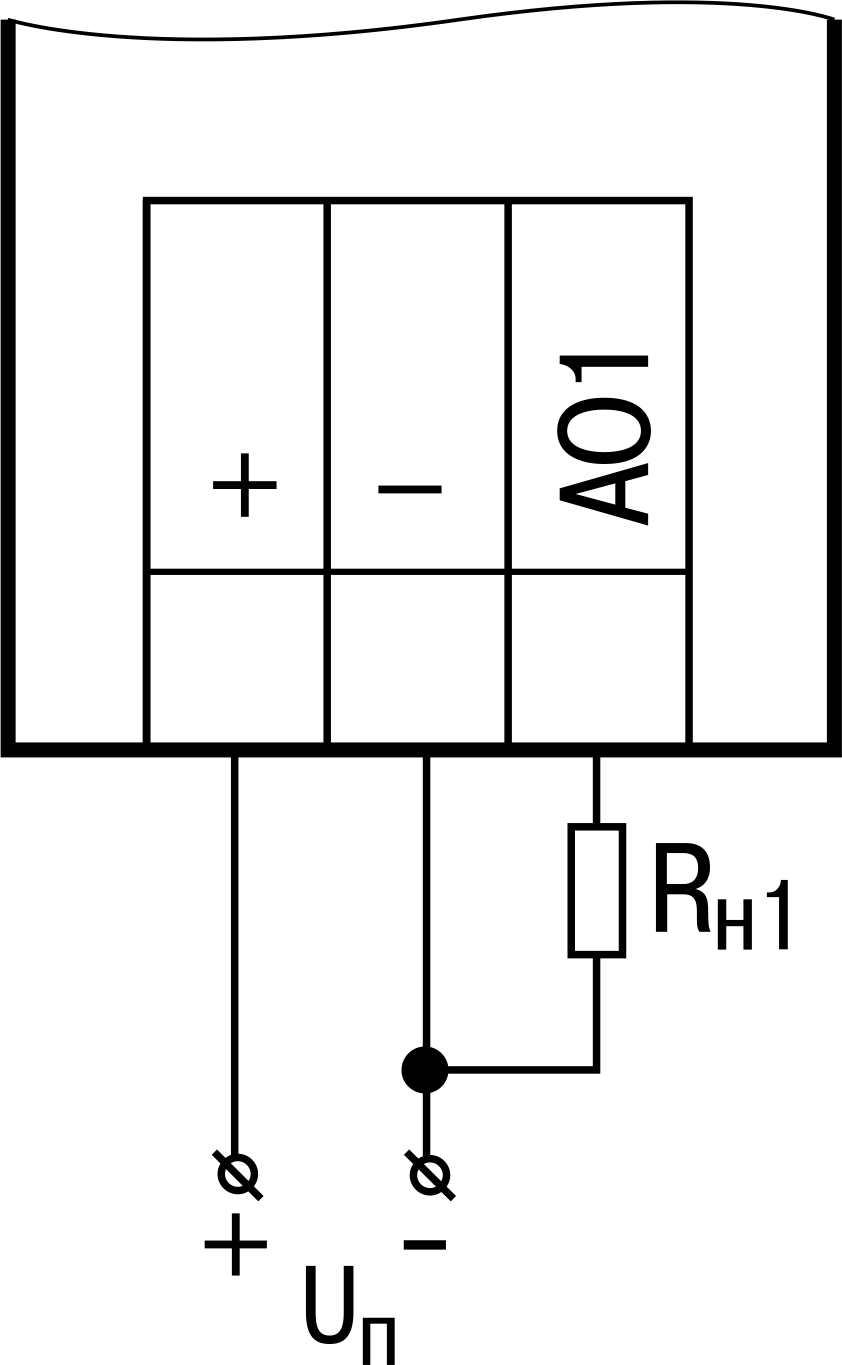

Схема подключения к аналоговому выходу токовой нагрузки	Схема подключения к аналоговому выходу нагрузки в виде напряжения

Другие товары из этой категории

ПР103 программируемое реле с Ethernet ОВЕН ПР103-230.1610.01.2.0

В наличии

К сравнению

18 038.40 ₽

ПР103 программируемое реле с Ethernet ОВЕН ПР103-24.1618.17.2.0

В наличии

К сравнению

28 792.80 ₽

ПР103 программируемое реле с Ethernet ОВЕН ПР103-230.1610.01.1.0

В наличии

К сравнению

16 330.80 ₽

ПР103 программируемое реле с Ethernet ОВЕН ПР103-24.1610.03.2.0

В наличии

К сравнению

21 595.20 ₽

ПР103 программируемое реле с Ethernet ОВЕН ПР103-24.1612.05.1.0

В наличии

К сравнению

26 658.00 ₽

ПР103 программируемое реле с Ethernet ОВЕН ПР103-24.1618.16.2.0

В наличии

К сравнению

30 867.60 ₽

ПР103 программируемое реле с Ethernet ОВЕН ПР103-24.1610.06.2.0

В наличии

К сравнению

23 229.60 ₽

ПР103 программируемое реле с Ethernet ОВЕН ПР103-24.1612.05.2.0

В наличии

К сравнению

28 731.60 ₽
