Привод для установки на седельный клапан Belimo LV24A-SZ-TPC

В наличии

К сравнению

По запросу

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 00-00035472

Электропривод для 2- и 3-ходовых седельных клапанов.
* Цена указана с учетом максимальной скидки (зависит от объема закупки)

Категории

Степень защиты корпуса

IP54

Управление

плавное 0…10 В= рабочий диапазон 0,5…10 В=

Номинальное напряжение

24 В

Присоединение

с помощью зажимных губок специальной формы

Вспомогательные переключатели

нет

Действующее усилие

500 Н

В наличии

К сравнению

По запросу

Доставка

Оплата

Электропривод для 2- и 3-ходовых седельных клапанов.

•Действующее усилие 500 Н
• Номинальное напряжение 24 В~/=
• Управление: Плавное
LV24A-SZ-TPC (0) 0,5…10 В=
• Ход штока 15 мм

Особенности изделия

Принцип действия.
Электропривод управляется стандартным сигналом 0…10 В= и перемещает шток до положения, продиктованного сигналом. Измеряемое напряжение U отображает электрическим способом текущее положение привода, а также может служить управляющим сигналом для других приводов.

Прямая установка.
Простая прямая установка с помощью зажимных губок Простая прямая установка с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.

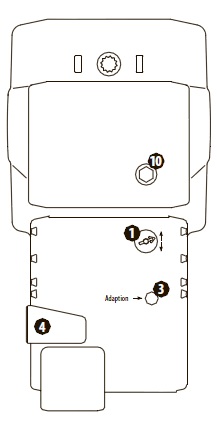

Ручное управление.
Возможно ручное управление с помощью кнопки на корпусе привода - временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается когда ключ вращается по часовой стрелке.

Высокая функциональная надежность.
Электропривод защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений.

Комбинация электропривод/клапан.
Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.

Индикация положения.
Ход штока определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.

Установленное положение.
Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него приводом — направление движения устанавливается в соответствии с точкой запирания клапана.

Переключатель направления движения.
При пуске переключатель направления хода штока переключает направление хода в нормальный режим.

Электрические аксессуары.
Вспомогательные переключатели S2A-H.

Адаптация хода штока.
В момент первого подключения электропитания привод запускает процесс адаптации — т. е. приведения управляющего сигнала и сигнала обратной связи в соответствии с величиной хода штока.
Ручная инициация адаптации производится нажатием кнопки «Adaption» на корпусе привода. После этого привод перемещает шток в положение согласно управляющему сигналу.

Указания по безопасности

• Электропривод разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящих за рамки указанные в спецификации, особенно для применения на воздушных суднах.
• Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
• Направление движения штока может быть изменено только квалифицированным персоналом, так как является критичным , особенно с точки зрения замораживания системы.
• Устройство содержит электрические и электронные компоненты, запрещенные к утилизации вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.

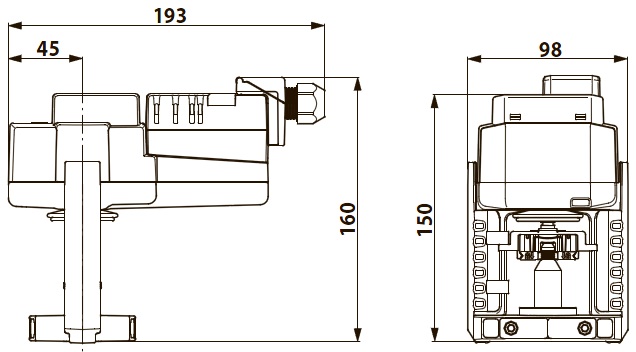

Габаритные размеры

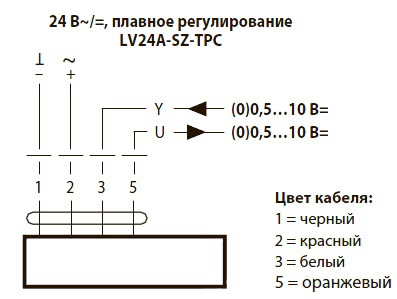

Электрические параметры	LV24A-SZ-TPC
Номинальное напряжение	24 В ~, 50/60 Гц ; 24 В=
Диапазон номинального напряжения	21,6…28,8 В=
Расчетная мощность	2 ВА
Потребляемая мощность: — во время вращения — в состоянии покоя	1 Вт 0,5 Вт
Соединение	Контакты 4 мм² и кабель: 1 м , 4 х 0,75 мм ²
Параллельное подключение	Возможно
Функциональные данные
Действующее усилие	500 Н
Управляющий сигнал Y	0…10 В= (при вход. сопротивлении 100 кОм)
Рабочий диапазон	0,5…10 В=
Сигнал обратной связи U	0,5…10 В= при макс 0,5мА
Точность позиционирования	± 5%
Ручное управление	Вывод из зацепления зубчатого редуктора с помощью кнопки, возможно постоянное
Ход штока	15 мм
Время срабатывания	150 с / 15 мм
Уровень шума	55 дБ (А)
Индикация положения	Механический указатель 5…15 мм штока
Безопасность
Класс защиты	III (для низких напряжений)
Электромагнитная совместимость	СЕ в соответствии с 2004/108/ЕС
Степень защиты корпуса	IP54
Номинальный импульс напряжения	0,8 кВ
Температура окружающей среды	0…+50° С
Температура хранения	–40…+80° С
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Вес	1,340 кг
