Преобразователь избыточного давления ОВЕН ПД100-ДИ2,5-111-0,5

Name: Преобразователь избыточного давления ОВЕН ПД100-ДИ2,5-111-0,5
Brand: ОВЕН
SKU: 42575
Price: 6954 RUB
Availability: InStock

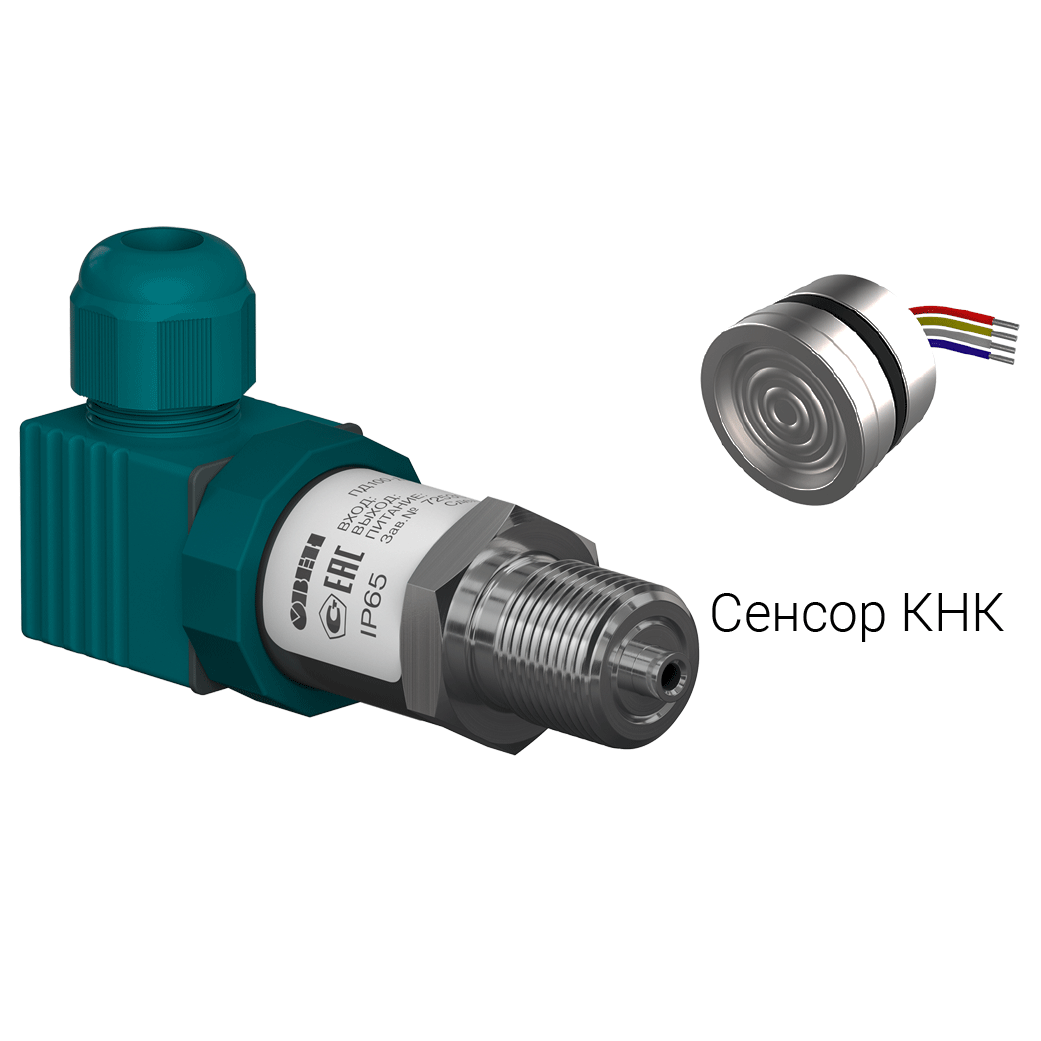

Преобразователь избыточного давления ОВЕН ПД100-ДИ2,5-111-0,5 фото

В наличии

К сравнению

6 954.00 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 42575

Датчики серии ОВЕН ПД100-ДИ предназначены для непрерывного преобразования избыточного давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА.

Категории

Тип измеряемого давления

избыточное (ДИ)

Верхний предел измерений

2,5 Мпа

Сигнал

4…20 мА, 2-х проводная схема

Класс точности

0,5

Напряжение питания

12…36 В

Исполнение

общепромышленное

Температура измеряемой среды

-40…+100 °С

Температура окружающего воздуха

-40…+80 °С

Степень защиты корпуса

IP65

Штуцер

М20x1,5 манометрический

В наличии

К сравнению

6 954.00 ₽

Доставка

Оплата

Датчики избыточного давления предназначены для систем автоматического регулирования, управления и индикации в различных областях промышленности, жилищно-коммунального хозяйства, на тепловых пунктах и т.п.

Датчики ОВЕН ПД100 модели 111 представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данные модели характеризуются повышенной точностью измерения (от ±0,25% ВПИ), устойчивостью к гидроударам и относительно низким выходным шумом (не более ±16 мкА). Преобразователи данных моделей предназначены для систем автоматического регулирования и управления на основных и вторичных производствах в промышленности: гидро- и пневмосистемах, системах водоподготовки и теплоснабжения, котельной автоматике, автоматике водоканалов, тепловых пунктах, объектах газового хозяйства и т.п., где требуется повышенная точность и стабильность выходного сигнала.

Основные характеристики общепромышленного преобразователя ПД100

измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (газы, пар, вода, слабоагрессивные жидкости).
основная приведенная погрешность – 0,25; 0,5; 1,0 % ВПИ.
преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
верхний предел измеряемого давления (ВПИ) – от 10 кПа до 10 (25*) МПа.
перегрузочная способность – от 200% ВПИ и выше.
степень защиты корпуса и электроразъема преобразователя – IP65.
помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ 30804.6.2-2013.

Габаритные размеры

Комплектация

Преобразователь давления ПД100-ДИ - 1 шт.
Паспорт - 1 шт.
Краткая инструкция - 1 шт.
Гарантийный талон - 1 шт.
Прокладка уплотнительная - 2 шт.

В настоящее время предлагаются следующие модели однопредельных преобразователей:

ОВЕН ПД100-ДИХ-1Х1 представляет собой преобразователь с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК (см. Общая информация) и кабельным вводом стандарта EN175301-803 (DIN43650 А), относительно низким выходным шумом (не более ±16 мкА). Присоединение «ОТКРЫТЫЙ СЕНСОР» предназначено для вязких, загрязнённых сред: стоки, мазут, нефтяная эмульсия, пожарные реагенты, пищевые среды.

Для заказа доступны следующие модели:

Верхние пределы измерения модели ПД100-ДИ Х-1Х1-Х

Верхний диапазон измерения, МПа	0,01	0,016	0,025	0,04	0,06	0,1	0,16	0,25	0,4	0,6	1,0	1,6	2,5	4,0	6,0	10,0	16,0	25,0
Максимальное давление перегрузки, МПа	0,07	0,07	0,07	0,2	0,2	0,2	1,0	1,0	1,0	2,0	2,0	6,0	6,0	20,0	20,0	20,0	70,0	70,0
Давление разрушения, МПа	0,14	0,14	0,14	0,4	0,4	0,4	2,0	2,0	2,0	4,0	4,0	12,0	12,0	40,0	40,0	40,0	140,0	140,0

Датчики данной модели могут применяться в системах автоматизации, диспетчеризации, сигнализации и индикации технологических процессов, требующих повышенной точности измерений.

ОВЕН ПД100-ДИВХ-111-Х преобразователь избыточного давления-разряжения с одинаковыми по абсолютному значению верхними пределами измерений избыточного давления и разряжения. Измерительная мембрана из нержавеющей стали AISI 316L, сенсор на основе технологии КНК (см. Общая информация), кабельный ввод стандарта EN175301-803 (DIN43650 А).

Верхние пределы измерения модели ПД100-ДИВХ-1Х1-Х:

Верхний диапазон измерения, МПа	0,0125	0,02	0,03	0,05	0,08	0,1
Максимальное давление перегрузки, МПа	0,07	0,07	0,07	0,2	0,2	0,2
Давление разрушения, МПа	0,14	0,14	0,14	0,4	0,4	0,4

ОВЕН ПД100-ДВХ-111-Х: преобразователь давления разряжения. Измерительная мембрана из нержавеющей стали AISI 316L, сенсор на основе технологии КНК (см. Общая информация), кабельный ввод стандарта EN175301-803 (DIN43650 А)

Верхние пределы измерения модели ПД100-ДВХ-1Х1-Х:

Верхний диапазон измерения, МПа	0,01	0,016	0,025	0,04	0,06	0,1
Максимальное давление перегрузки, МПа	0,07	0,07	0,07	0,2	0,2	0,2
Давление разрушения, МПа	0,14	0,14	0,14	0,4	0,4	0,4

ОВЕН ПД100-ДИХ-3Х1-1,0: представляет собой преобразователь с керамической измерительной мембраной, сенсором на основе технологии ТНК (см. Общая информация) и кабельным вводом стандарта EN175301-803 (DIN43650 А). Данная модель характерна наиболее низкой ценой и устойчивостью к агрессивным средам.

Для заказа доступны следующие модели:

Верхние пределы измерения модели ПД100-ДИХ-3Х1-1,0

Верхний диапазон измерения, МПа	0,1	0,4	0,6	1,0	1,6	2,5	4,0
Максимальное давление перегрузки, МПа	0,4	1,0	2,0	2,0	4,0	10,0	10,0
Давление разрушения, МПа	0,5	1,25	2,5	2,5	5,0	12,5	12,5

Датчики данной модели могут применяться в системах диспетчеризации, сигнализации и индикации технологических процессов, где не требуется высокая точность измерений.

ОВЕН ПД100-ДИХ-4Х1 представляет собой преобразователь с измерительной мембраной из сплава титана, сенсором на основе технологии КНС (см. Общая информация) и кабельным вводом стандарта EN175301-803 (DIN43650 А). Данная модель характерна повышенной точностью измерений и низким выходным шумом (не более ±10 мА). Кроме того, в этой модели применено безрезиновое уплотнение сенсора к штуцеру титан-нержавейка «конус по кромке». Это позволяет использовать датчик для агрессивных, низкотемпературных сред (аммиак, фреон).

Для заказа доступны следующие модели:

Верхние пределы измерения модели ПД100-ДИХ-411-0,5

Верхний диапазон измерения, МПа	0,1	0,16	0,25	0,4	0,6	1,0	1,6	2,5	4,0	6,0	10,0
Максимальное давление перегрузки, Па	0,125	0,75	0,75	0,75	0,75	1,25	3,2	3,2	7,5	7,5	25,0

Датчики данной модели могут применяться в системах автоматизации и контроля технологических процессов, требующих повышенной устойчивости к агрессивным средам.

ОВЕН ПД100-ДИХ-811 представляет собой преобразователь с открытым кремниевым кристаллом сенсора и кабельным вводом стандарта EN175301-803 (DIN43650 А). Данная модель предназначена для измерения сверхнизких давлений неагрессивных газов (метан, кислород, воздух, и т.п.) в котельной автоматике, системах вентиляции, лабораторных установках.

Для заказа доступны следующие модели:

ОВЕН ПД100-ДИВХ-811представляет собой преобразователь с открытым кремниевым кристаллом сенсора и кабельным вводом стандарта EN175301-803 (DIN43650 А). Данная модель предназначена для измерения сверхнизких давлений неагрессивных газов (метан, кислород, воздух, и т.п.) в котельной автоматике, системах вентиляции, лабораторных установках.

Для заказа доступны следующие модели:

ОВЕН ПД100-ДВХ-811 представляет собой преобразователь с открытым кремниевым кристаллом сенсора и кабельным вводом стандарта EN175301-803 (DIN43650 А). Данная модель предназначена для измерения сверхнизких давлений неагрессивных газов (метан, кислород, воздух, и т.п.) в котельной автоматике, системах вентиляции, лабораторных установках.

Для заказа доступны следующие модели:

ОВЕН ПД100-ДИХ-115

датчик давления в полевом корпусе с кабельным вводом под гибкий кабель 6-8мм.

Данная модель предназначена для тяжёлых условий эксплуатации «на открытом воздухе».
Для заказа доступны следующие модели:

ОВЕН ПД100-ДИХ-115-Х

Верхний предел измерений:

От 0,01 до 6,0 (10*) МПа

Код обозначения модели:

115 - штуцер М20х1,5, кабельный ввод, полевой корпус

Класс точности:

0,25 - +/-0,25% от ВПИ
0,5 - +/-0,5% от ВПИ

Верхние пределы измерения модели ПД100-ДИХ-115-Х

Верхний диапазон измерения, МПа	0,01	0,016	0,025	0,04	0,06	0,1	0,16	0,25	0,4	0,6	1,0	1,6	2,5	4,0	6,0
Максимальное давление перегрузки, МПа	0,07	0,07	0,07	0,2	0,2	0,2	1,0	1,0	1,0	2,0	2,0	6,0	6,0	20,0	20,0
Давление разрушения, МПа	0,14	0,14	0,14	0,4	0,4	0,4	2,0	2,0	2,0	4,0	4,0	12,0	12,0	40,0	40,0

ОВЕН ПД100-ДИВХ-115

датчик давления в полевом корпусе с кабельным вводом под гибкий кабель 6-8мм.

ОВЕН ПД100-ДИВХ-115-Х

Верхний предел измерений:

От -/+0,0125 до -/+0,1 МПа

Код обозначения модели:

115 - штуцер М20х1,5, кабельный ввод, полевой корпус

Класс точности:

0,25 - +/-0,25% от ВПИ
0,5 - +/-0,5% от ВПИ

Верхние пределы измерения модели ПД100-ДИВХ-115-Х

Верхний диапазон измерения, МПа	0,0125	0,02	0,03	0,05	0,08	0,1
Максимальное давление перегрузки, МПа	0,07	0,07	0,07	0,2	0,2	0,2
Давление разрушения, МПа	0,14	0,14	0,14	0,4	0,4	0,4

ОВЕН ПД100-ДВХ-115

датчик давления в полевом корпусе с кабельным вводом под гибкий кабель 6-8мм.
Данная модель предназначена для тяжёлых условий эксплуатации «на открытом воздухе».

Для заказа доступны следующие модели:

ОВЕН ПД100-ДВХ-115-Х

Верхний предел измерений:

От -0,01 до -0,1 МПа

Код обозначения модели:

115 - штуцер М20х1,5, кабельный ввод, полевой корпус

Класс точности:

0,25 - +/-0,25% от ВПИ
0,5 - +/-0,5% от ВПИ

Верхние пределы измерения модели ПД100-ДВХ-115-Х

Верхний диапазон измерения, МПа	0,01	0,016	0,025	0,04	0,06	0,1
Максимальное давление перегрузки, МПа	0,07	0,07	0,07	0,2	0,2	0,2
Давление разрушения, МПа	0,14	0,14	0,14	0,4	0,4	0,4

Пищевая промышленность

Название статьи	Краткое описание	Используемые приборы
Приборы ОВЕН управляют процессом пастеризации	На Багаевском консервном заводе в Ростовской области и на предприятии «Сладич» в Краснодарском крае компанией ООО «Автоматика» (г. Тимашевск, Краснодарский край) на базе приборов ОВЕН разработана и внедрена автоматизированная система регистрации параметров в автоклавном отделении при процессе пастеризации.	ТРМ202

ЖКХ

Название статьи	Краткое описание	Используемые приборы
Станция для управления группой насосов от 1 до 4	ООО ТПФ «Приборы контроля» (г. Ижевск) разработало на базе приборов ОВЕН станцию ПРИКОН для управления группой насосов от 1 до 4.	ТРМ201, ТРМ138В
Снега не будет	Один из крупнейших отечественных производителей снегоплавильных машин завод «Металлист» для модернизации снегоплавильной установки, размещенной на шасси КамАЗа, использовал приборы ОВЕН. В основу системы управления технологическим комплексом был положен программируемый логический контроллер ОВЕН ПЛК100.	ИП320, ПЛК100
Управление модульной котельной	Компания ОДОРАНТ создала новую автоматизированную систему управления модульной котельной на базе двух водогрейных котлов ИШМА-100. Система была реализована на базе приборов ОВЕН, а специалисты компании ОВЕН оказывали при внедрении проекта расширенную техническую поддержку, в частности, при разработке программных модулей в среде CoDeSys.	ИП320, ПЛК100, БП30
Диспетчеризация узлов подачи горячей воды	Компанией «ОВЕН СПб» разработан и внедрен проект диспетчеризации 11 узлов подачи горячей воды для ЖКС№1 Невского района города Санкт-Петербурга.	АС3-М, ПМ01
Управление насосами артезианских скважин и станций водозабора	Более двух лет успешно работает автоматизированная система управления насосами артезианских скважин и станции водозабора на заводе по производству солода в Белгороде. Аппаратно система реализована на базе изделий производства ОВЕН: программируемого логического контроллера ПЛК100, модулей ввода/вывода МВА8/ МВУ8, счетчиков импульсов СИ8, приборов контроля уровня САУ-М6. Программная реализация выполнена с использованием среды программирования и визуализации CoDeSys 2.3 и CoDeSys HMI соответственно.	ПЛК100, САУ-М6, СИ8

Электроэнергетика

Название статьи	Краткое описание	Используемые приборы
Система автоматического управления собственных нужд газопоршневого электроагрегата (САУ СН ГПЭА)	Компания «Оптиматик» (Московская область, г. Щелково) разработала систему автоматического управления собственных нужд газопоршневого электроагрегата (САУ СН ГПЭА) на базе программируемого логического контроллера ПЛК110-60. Система управления устанавливается в контейнерах ГПЭА, выпускаемых ОАО «Сатурн – Газовые турбины».	МВ110-224.16ДН, МУ110-224.8Р, МУ110-224.8И, ПЛК110, МВ110-224.8А, МУ110-224.6У, БП30
Мониторинг малых объектов теплоэнергетики	Специалисты компании «Прогресс» разработали на базе приборов ОВЕН для организации «Тепловые сети» автоматизированную систему контроля тепловых пунктов и насосных станций, которая предназначена для измерения технологических параметров теплоносителей и регистрации учетных показателей, а также для организации охранной сигнализации, контроля состояния оборудования и режимов электропитания.	МНС1, БП14, АС4

Другие товары из этой категории

ПД100И модель 141 датчик, преобразователь давления с торцевой открытой мембраной штуцера M24×1,5 для вязких загрязнённых сред ОВЕН ПД100И-ДИ0,016-141-1,5

В наличии

К сравнению

15 600.00 ₽

ПД100И модели 1х7 датчик давления для затапливаемых колодцев ОВЕН ПД100И-ДИ0,6-187-0,5-5

В наличии

К сравнению

20 191.20 ₽

ПД100И модели 1х7 датчик давления для затапливаемых колодцев ОВЕН ПД100И-ДИ1,6-187-0,5-2

В наличии

К сравнению

18 764.40 ₽

ПД100И модели 1х7 датчик давления для затапливаемых колодцев ОВЕН ПД100И-ДИ1,6-187-0,25-4

В наличии

К сравнению

19 959.60 ₽

ПД100И модели 1х7 датчик давления для затапливаемых колодцев ОВЕН ПД100И-ДИ0,6-177-0,5-25

В наличии

К сравнению

29 708.40 ₽

ПД100И модели 1х7 датчик давления для затапливаемых колодцев ОВЕН ПД100И-ДИ1,0-177-0,5-20

В наличии

К сравнению

27 328.80 ₽

ПД100И модели 1х7 датчик давления для затапливаемых колодцев ОВЕН ПД100И-ДИ0,6-177-0,5-35

В наличии

К сравнению

34 466.40 ₽

ПД100И модели 1х7 датчик давления для затапливаемых колодцев ОВЕН ПД100И-ДИ1,0-177-0,5-45

В наличии

К сравнению

39 224.40 ₽

Цены, наличие и другие данные, указанные на сайте, не являются публичной офертой. Для уточнения информации свяжитесь, пожалуйста, с нашими специалистами любым удобным для Вас способом

Контакты

Офис

Склад

office Наш офис

109428, Москва, БЦ Юнион, Рязанский проспект 24 корпус 2, 11 этаж, офис 1101

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

office Наш склад

109456, Москва, 1-й Вешняковский проезд, дом 2, строение 6

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

Построить маршрут

Выходной сигнал (ГОСТ 26.011)	4...20 мА постоянного тока
Диапазон рабочих температур контролируемой среды, °С	–40…+100
Диапазон рабочих температур окружающего воздуха, °С	–40…+80
Пределы допустимой основной погрешности измерения, % не более	±0,25	±0,5	±1,0
Пределы допустимой температурной погрешности измерения в диапазоне минус 20…+80 °С, %/°С не более	±0,013	±0,025	±0,05	±0,075
Напряжение питания постоянного тока, В	12…36
Сопротивление нагрузки, Ом	0…1,0 кОм (в зависимости от напряжения питания)
Устойчивость к механическим воздействиям (ГОСТ Р 52931-2008)	группа исполнения V3
Степень защиты корпуса датчиков давления (ГОСТ 14254-96)	IP65
Потребляемая мощность, Вт не более	0,8
Среднее время наработки на отказ, ч не менее	500 000 ч
Средний срок службы, лет не менее	12
