Частотный преобразователь Веспер E4-8400-S1L 0,75 кВт 220В

Name: Частотный преобразователь Веспер E4-8400-S1L 0,75 кВт 220В
Brand: Веспер
SKU: E4-8400-S1L
Price: 11239 RUB
Availability: InStock

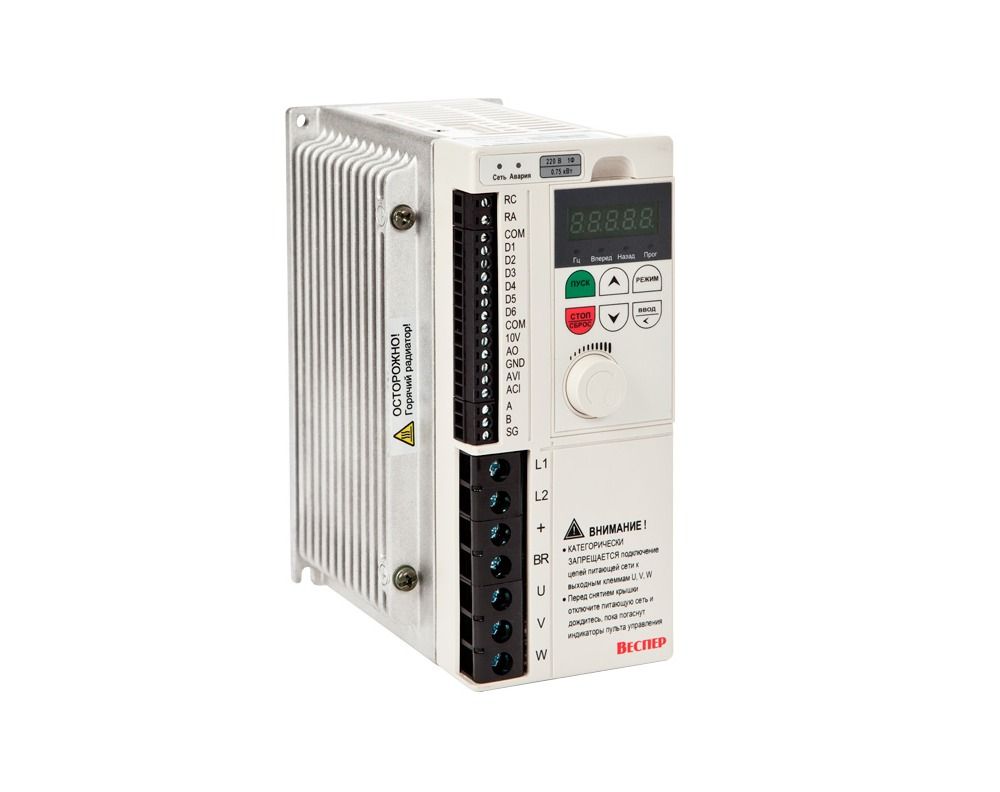

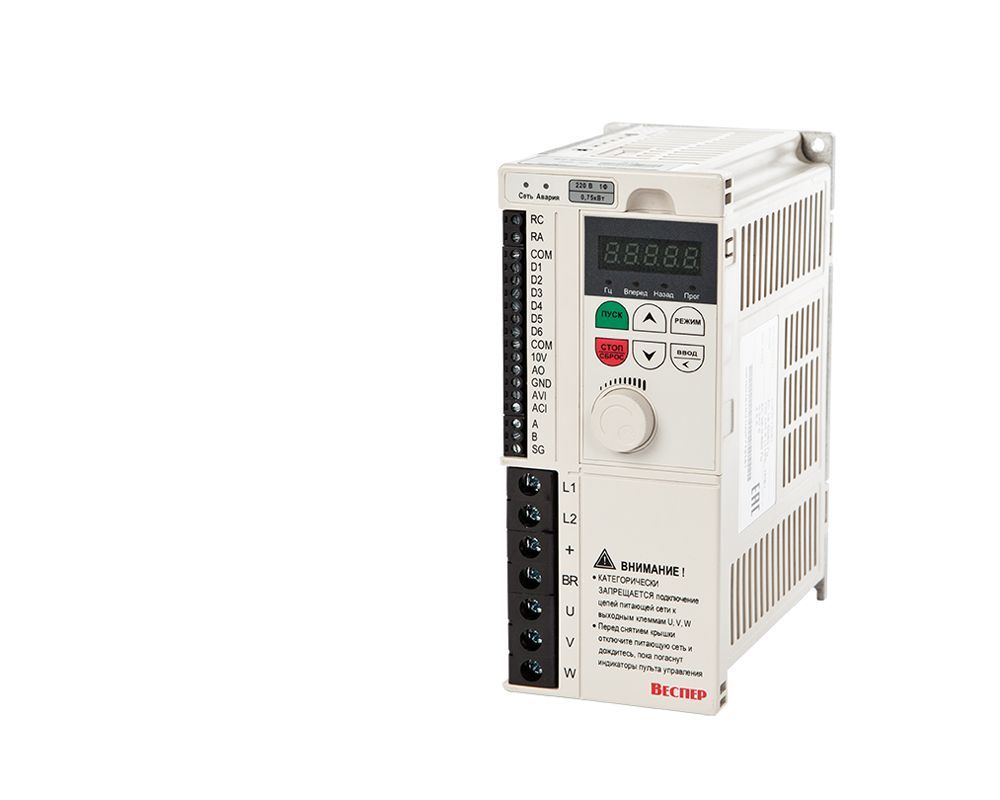

Преобразователь частоты Веспер E4-8400-S1L 0,75 кВт 220В фото

Преобразователь частоты Веспер E4-8400-S1L 0,75 кВт 220В

В наличии

К сравнению

11 239.80 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул E4-8400-S1L

Отличаются низкой ценой, широком функционалом и компактным дизайном, что наиболее полно соответствует сегодняшним потребностям рынка.

Категории

Выходной ток

4,5 А

Входное напряжение

1ф, 200 ~ 240 В, 50/60 Гц

Цифровые входы

Мощность двигателя

0,75 кВт

Выходное напряжение

3-фазное 200 ~ 240 В (пропорционально входному напряжению)

Степень защиты

IP20

Выходная частота

0 - 400 Гц (в режиме U/f) / 0 - 200 Гц (в векторном режиме)

Аналоговые входы/выходы

2/1

Тип нагрузки

Тяжелая (HD)

В наличии

К сравнению

11 239.80 ₽

Доставка

Оплата

Векторные ПЧ серии Е4-8400 подходят для большинства общепромышленных приводов.

Преимущества и особенности конструкции частотных преобразователей Веспер E4-8400-S1L 0,75 кВт 220В:

Наружное расположение радиатора охлаждения в преобразователях 0,75...5,5 кВт снижает вероятность проникновения внутрь посторонних предметов
Степень защиты IP20 (0,75...22 кВт) и IP00 (30...315 кВт) с возможностью переделать в IP21
Съемный пульт управления (возможность выноса до 1 — 3 м)
Контроль и индикация температуры IGBT
Снижение шума двигателя за счет случайной ШИМ
Журнал аварийных сообщений
Сетевые протоколы связи Modbus RTU/ASCII

Основные характеристики:

Мощность — 0,75 кВт;
Напряжение — 220 В;
Номинальный выходной ток — 4,5 А;
Степень защиты — IP 20.

Модель преобразователя частоты E4-8400		SP5L	S1L	S2L	S3L	001Н	002Н	003Н	005Н	007Н	010Н	015Н	020Н	025Н	030Н	040Н	050Н	060Н	075Н	100Н	125Н	150Н	175Н	200Н	300Н	400Н
Выходные параметры	Полная выходная мощность, кВА	0,5	1,0	2,0	3,0	1,0	2,0	3,0	5,0	7,5	10,0	15,0	20,0	25,0	30,0	40,0	50,0	60,0	75,0	100	125	150	175	200	300	400
	Максимальная мощность применяемого электродвигателя, кВт	0,4	0,75	1,5	2,2	0,75	1,5	2,2	3,7	5,5	7,5	11,0	15,0	18,5	22,0	30,0	37,0	45,0	55,0	75,0	93,0	110	132	160	220	315
	Номинальный выходной ток, А	3,1	4,5	7,5	10,5	2,3	4,0	5,2	10,5	13,0	17,5	25,0	32,0	40,0	45,0	60,0	75,0	91,0	112	150	176	210	253	302	430	605
	Максимальное выходное напряжение, В	Трехфазное 200 ~ 240 (пропорционально входному напряжению)				Трехфазное 380 ~ 480 (пропорционально входному напряжению)
	Диапазон выходной частоты, Гц	Скалярный режим: 0,01 ~ 400,00 Векторный режим: 0,01 ~ 200,00
Источник питания	Номинальное входное напряжение, частота	1ф, 200~240 В, 50/60 Гц				3ф, 380~480 В, 50/60 Гц
	Допустимые колебания входного напряжения	-15% ~ +10%
	Допустимые колебания частоты	± 5%
Характеристики управления	Режимы управления	Скалярный (U/f) Векторный (без обратной связи)
	Пусковой момент	Скалярный режим: 150% (3 Гц) Векторный режим: 150% (1 Гц)
	Точность по скорости	Скалярный режим: 3% Векторный режим: ± 0,5%
	Диапазон регулирования по скорости	Скалярный режим: 1 : 40 Векторный режим: 1 : 50
	Разрешение установки частоты	Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц
	Разрешение выходной частоты	0,01 Гц
	Задание частоты	Кнопки/потенциометр пульта управления Аналоговые входы AVI (0/2~10В), ACI (0/4~20 мА) Дискретные входы БОЛЬШЕ/МЕНЬШЕ Линия интерфейсной связи
	Управление	Кнопки ПУСК/СТОП пульта управления Дискретные входы (2-х и 3-х проводное управление) Линия интерфейсной связи
	Время разгона/торможения	0,1 ~ 3600,0 с
	Характеристика U/f	15 фиксированных характеристик 1 пользовательская характеристика
	Тормозной момент	До 20% (без внешнего тормозного резистора) До 120% (с внешним тормозным резистором)
	Несущая частота ШИМ	1~15 кГц (до 22 кВт включительно); 1~5 кГц (от 30 кВт и выше)
	Другие функции	Определение перегрузки, 15 фиксированных скоростей с возможностью задания индивидуальных времен разгона/торможения, автоматический ПУСК, выбор основных и дополнительных команд пуск/стоп и задания частоты, ПИД-регулирование, увеличение момента, сброс ошибок
Защитные функции	Предотвращение срыва	Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения
	Мгновенная защита по току	200% номинального тока ПЧ
	Защита преобразователя от перегрузки	150% номинального тока ПЧ в течение 1 мин 180% номинального тока ПЧ в течение 3 сек
	Защита двигателя от перегрузки	Электронная защита
	Защита от повышенного напряжения	Отключение выхода при напряжении на шине ПТ более 410В (класс 220В) и 820В (класс 380В)
	Защита от пониженного напряжения	Отключение выхода при напряжении на шине ПТ менее 190В (класс 220В) и 380В (класс 380В)
	Автоперезапуск после провалов питания	Автоматический пуск преобразователя после восстановления питания
	Защита от перегрева	Электронная аппаратная защита
	Защита от неисправности заземления	Электронная аппаратная защита
	Дополнительные защитные функции	Снижение несущей частоты с повышением температуры радиатора, ошибка выхода, запрет обратного вращения, количество попыток автоматического перезапуска, ограничение доступа к параметрам.
Окружающая среда	Степень защиты	IP20 (0,75...22кВт) / IP00 (30...315кВт) /возможность переделать в IP21 (30...315кВт)
	Температура эксплуатации	-10~+50°C
	Температура хранения	-20~+60°C
	Относительная влажность	Не более 95% (без образования конденсата)
	Высотность	До 1000 м
	Вибрация	До 20 Гц — 1g (9,8 м/с²); 20~50 Гц — 0,6g (5,9 м/с²)
Коммуникационные функции		Встроенный RS-485. Протокол: Modbus RTU; Modbus ASCII

Е4-8400 (220В)	Е4-8400 (380В)	Вес брутто (кг)	Вес нетто (кг)	Размер в упаковке ШГВ (мм)	Размер без упаковки ШГВ (мм)
SP5L, S1L	001H	1.3	1.1	125210160	79126160
S2L	002H		1.2		93126160
S3L	003H		1.2		100126160
	005H, 007H	2.7	2.6	150260200	100160210
	010H, 015H	6	5.2	235365290	135200270
	020H, 025H, 030H	8.5	7.3	255405310	155220300
	040H	16	13.9	480350370	250237400
	050H	16.4	14.3	480350370	250237400
	60H	29.5	26.7	590390440	320272524
	75H	31.3	28.5	590390440	320272524
	100H	44.1	39.2	690470470	400302620
	125H	44.7	40.2	690470470	400302620
	150H	46.9	41.2	690470470	400302620
	175H	69.3	54	770470550	495330720
	200H, 300H	104	85.8	910515600	550370860
	400H	150	129	1010510720	670375960

Схема подключения моделей 0,4...2,2 кВт

Клеммы силовых цепей
Обозначение	Описание
R / L1	Подключение питающей сети: Однофазное: L1, L2 Трехфазное: L1, L2, L3 или R, S, T
S / L2
T / L3
BR	Подключение тормозного резистора	для моделей 0,4...22 кВт
+	«плюс» звена постоянного тока Подключение тормозного резистора	для моделей 0,4...22 кВт
+	«плюс» звена постоянного тока Подключение внешнего тормозного прерывателя	для моделей 30...37 кВт
-	«минус» звена постоянного тока Подключение внешнего тормозного прерывателя	для моделей 7,5...315 кВт
+(Р1)	Подключение внешнего реактора постоянного тока (опция) Подключение внешнего тормозного прерывателя	для моделей 45...315 кВт
+(Р)		для моделей 45...315 кВт
U	Выход преобразователя
V
W

Клеммы цепей управления и контроля
Обозначение	Описание
RC	Многофункциональный релейный выход 1 (RY1) Допустимое напряжение ~250В/2А или =30В/1А		Только в моделях 0,4...2,2 кВт
RA			Только в моделях 0,4...2,2 кВт
R1A	Многофункциональный релейный выход 1 (RY1) Допустимое напряжение ~250В/2А или =30В/1А		Только в моделях 3,7...315 кВт * клемма R1B только в моделях 30...315 кВт
R1B*
R1C
R2A	Многофункциональный релейный выход 2 (RY2) Допустимое напряжение ~250В/2А или =30В/1А
R2B
R2C
COM	Общая клемма для входов D1 … D6
D1	Многофункциональные дискретные входы (NPN) (Клемма D6 может быть использована для импульсного задания частоты)
D2
D3
D4
D5
D6
10V	Источник питания: +10 В (20 мА) для однофазных моделей; +12 В (20 мА) для трехфазных моделей		Только в моделях 0,4...22 кВт
12V	Источник питания: +12 В (20 мА)		Только в моделях 30...315 кВт
AO	Аналоговый выход (многофункциональный). Напряжение 0 - 10 В, ток нагрузки 2 мА		Только в моделях 0,4...22 кВт
AO1	Многофункциональные аналоговые выходы Напряжение 0 - 10 В нагрузки 2 мА		Только в моделях 30...315 кВт
AO2			Только в моделях 30...315 кВт
GND	Общая клемма для AVI, ACI, AUX, AO, +24
+24	Источник питания +24 В
AVI	Аналоговый вход 0(2) – 10 В (20 кОм)
AСI	Аналоговый вход 0(4) – 20 мА (250 Ом)
AUX	Аналоговый вход 0(4) – 20 мА / 0(2) – 10 В		Только в моделях 30...315 кВт
DO	Многофункциональный выход с ОК Допустимое напряжение =48 В (50 мА)		Только в моделях 7,5...22 кВт
DO1	Многофункциональные выходы с ОК Допустимое напряжение =48 В (50 мА)		Только в моделях 30...315 кВт
DO2			Только в моделях 30...315 кВт
DOG	Общая клемма многофункциональных выходов DO		Только в моделях 7,5...315 кВт
A	(+) RS485	Порт последовательной связи
B	(-) RS485
SG	Экран
