Частотный преобразователь INVT CHV160A-350-4

Name: Частотный преобразователь INVT CHV160A-350-4
Brand: INVT
SKU: 32988
Price: 1498180 RUB
Availability: InStock

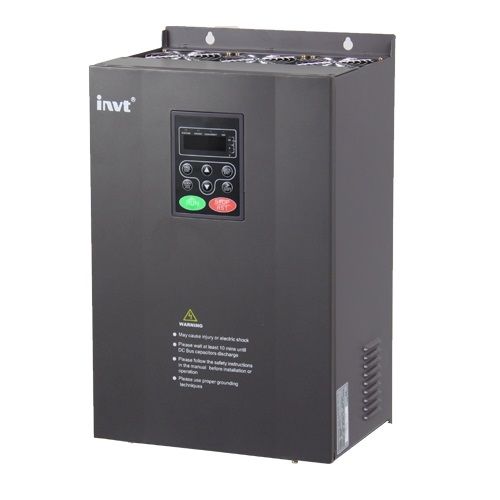

Преобразователь частоты INVT CHV160A-350-4 350 кВт 380В фото

В наличии

К сравнению

1 498 180.00 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 32988

Преобразователи частоты CHV 160A – насосно-вентиляторная серия. Специализированная серия, предназначена для применения в системах водоснабжения, отопления, вентиляции и кондиционирования. Реализована функция управлений группой насосов. Аналог преобразователей Веспер и DELTA.

Категории

Выходной ток

до 640 А

Входное напряжение

3AC 380V -15%~15%

Мощность двигателя

до 350 кВт

Выходное напряжение

3AC 380V -15%~15%

Степень защиты

IP20

Наличие RS-485

да

В наличии

К сравнению

1 498 180.00 ₽

Доставка

Оплата

Преобразователи частоты CHV 160A – насосно-вентиляторная нагрузка.

Данная серия непосредственно разработана для оптимального использования преобразователей в системах водоснабжения, отопления, вентиляции и кондиционирования. Аналог преобразователей Веспер, DELTA, Овен, ABB и т.д.

Серия CHV160А обладает специализированным алгоритмом упреждающего регулирования. Преимущества данного алгоритма в том, что частотный преобразователь автоматически подстраивает скорость откачки или подпитки и в рамках программы дает команду на подключение дополнительных насосов в соответствии с давлением в трубопроводах, для поддержания установленного давления на требуемом уровне.

Серия CHV160А обладает крайне полезной функцией “Спящий режим”. В данном режиме основной насос как бы спит, и поддержание необходимого давления в системе берет на себя дополнительный насос меньшей мощности. При достижении заранее определенных параметров система автоматически выходит из ”спящего режима ” и подключает к сети основной насос, параллельно останавливая дополнительный. Данный режим обладает рядом экономических преимуществ:

увеличение ресурса работы основного насоса (стоимость данного насоса несоизмерима больше, чем стоимость дополнительного насоса);
экономия электроэнергии за счет работы насоса с меньшей номинальной мощностью;
повышается надежность и долговечность системы в целом.

При использовании дополнительной платы расширения CHV160-WS есть возможность реализовать разнообразные режимы водоснабжения, в частности регулировка скорости частотным преобразователем одного насоса и дополнительное подключение в соответствии с заданным алгоритмом до 8-ми неуправляемых насосов, питаемых от сети.

Второй крайний вариант - это подключение до четырех насосов с регулируемой (управляемой) частотой вращения от частотного преобразователя и с возможностью дополнительного подключения до двух неуправляемых насосов, питаемых от сети и включаемых по алгоритму, заданному частотному преобразователю для насосов обслуживающим персоналом или наладчиками.

Также стоить учесть, что при подключении группы насосов есть возможность настройки номинальных токов до 7 двигателей, что позволяет не только подключать насосы разных мощностей, но и защитить их от перегрузок, сверхтоков и обеспечить другие защиты, необходимые для продолжительной работы насосов.

ПИД-регулятор оптимизирован для систем водоснабжения с возможностью выбора двух наборов параметров (работа на водопроводную сеть с постоянным давлением или на наполнение емкости по заданному алгоритму). Возможность создавать гибкую логику для подключения и отключения нескольких насосов. Включение насосов по таймеру. Восемь временных диапазонов подачи воды и до 16 уставок давления. Встроенная поддержка стандартного протокола Modbus.

CHV160А прекрасно зарекомендовали себя в ящиках управления асинхронными трехфазными электродвигателями (Я5000 (РУСМ5000), Я6000 (РУСМ6000), Я7000 (РУСМ7000), Я8000 (РУСМ8000)), шкафах управления ШУ, шкафах управления насосными станциями ШУНС 0,4кВ и канализационно-насосных станциях КНС.

Основные функции:

источник частоты - дискретный вход, аналоговый вход, вход ПИД;
управление группой насосов;
таймер;
спящий режим;
ПИД-управление для водоснабжения;
трассировка скорости;
перезапуск двигателя после потери напряжения;
автоматическая регулировка напряжения;
программируемые дискретные входы / выходы;
торможение постоянным током во время пуска и остановки;
до 26 защит.

Области применения:

насосные станции;
вентиляция и центральная система кондиционирования;
объекты ЖКХ;
водоснабжение;
системы пожаротушения;
охлаждение воды в замкнутом контуре;
котельные;
перекачка сточных вод;
водяные и магистральные нефтяные насосы.

Комплектация

CHV160-WS плата управления системой водоснабжения для серии CHV 160A (8 релейных портов. С помощью данной платы можно управлять 4 насосами в частотно-регулируемом режиме и 9 насосами, работающими на частоте питающей сети)
CHV100-OPE выносная светодиодная панель управления
Входной реактор/выходной реактор переменного тока и реактор постоянного тока

Вход	Входная частота	47 - 63 Гц
	Аналоговые входы	AI1, AI2 - 0–10В/0–20мА, режим переключается перемычкой J9 и J11. Входной импеданс:10 кΩ (для сигнала по напряжению)/250 Ω (сигнал по току)
	Дискретные входы	8 многофункциональных бинарных входов
Выход	Выходное напряжение	от 0 до номинальное входного напряжения
	Выходная частота	0-400 Гц
	Аналоговые выходы	2 аналоговых выхода , устанавливаемых на сигнал 0–20 мА или 0–10 В.
	Релейные выходы	3 релейных выхода, НО или НЗ
	Сетевой интерфейс	MODBUS,Число передачи в бодах: до 38400 бод. Интерфейс-RS-485.
	Импульсный выход	Высокочастотный импульсный выход или многофункциональный выход с открытым коллектором
Встроенные блоки	Встроенный блок торможения	до 15 кВт
Встроенные блоки	встроенный реактор постоянного тока для предотвращения повреждения большими токами	от 18,5 кВт - 90 кВт
Функции управления	Режим управления	по вольт-частотной характеристике U/F
	Тип двигателя	Асинхронный
	Перегрузочная способность	150% от номинального тока в течении 60 секунд. 180% от номинального тока в течении 10 секунд.
Функции	Функция задания частоты	Панель оператора, аналоговый вход, дискретный вход, вход ПИД
	Функции защиты	До 26 защит. Перегрузка по току, перегрев, перенапряжение, пониженное/повышенное напряжение, обрыв фазы, перегрузка и т.д.
	Функция управления пропуском частот	Пропуск до двух резонансных частот
	Функция отслеживания скорости	Перезапуск двигателя после потери напряжения
Остальное	Температура окружающей среды	от - 10°С до + 40°С Мощность инвертора снижается при эксплуатации при температурах свыше 40°С на 4% на 1°С до 50 °С. Свыше эксплуатация запрещена.
	Температура хранения	от - 30°С до + 60°С
	Высотность	0-1000 м без ухудшения рабочих параметров. 1000-4000 согласно графику приведенному в руководстве.
	Степень защиты	IP20

Другие товары из этой категории

PS1-18M75-5B11-K

В наличии

К сравнению

2 446.03 ₽

Тест1

В наличии

К сравнению

По запросу

ПЛК тест

В наличии

К сравнению

1.00 ₽

Хиты продаж

Контроллер для средних и распределенных систем автоматизации ОВЕН ПЛК210

В наличии

К сравнению

77 531.00 ₽

СПК210 сенсорные панельные контроллеры с повышенной производительностью ОВЕН СПК210-15-CS

В наличии

К сравнению

142 130.00 ₽

Инкрементальный энкодер LANBAO ENI38KQ6-6E2000H-T10

В наличии

К сравнению

По запросу

Инкрементальный энкодер LANBAO ENI38S6-6E2000HD-T10

В наличии

К сравнению

14 980.00 ₽

Инкрементальный энкодер LANBAO ENI38S6-6E300HD-T2

В наличии

К сравнению

13 020.00 ₽

Цены, наличие и другие данные, указанные на сайте, не являются публичной офертой. Для уточнения информации свяжитесь, пожалуйста, с нашими специалистами любым удобным для Вас способом

Контакты

Офис

Склад

office Наш офис

109428, Москва, БЦ Юнион, Рязанский проспект 24 корпус 2, 11 этаж, офис 1101

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

office Наш склад

109456, Москва, 1-й Вешняковский проезд, дом 2, строение 6

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

Построить маршрут

Габаритные размеры (мм)
Мощность (кВт)	A (мм)	B (мм)	H (мм)	W (мм)	D (мм)	Гнездо (мм)
Мощность (кВт)	Монтажные размеры		Габариты			Гнездо (мм)
5.5~7.5	147.5	237.5	250	160	175	5
11~18.5	206	305.5	320	220	180	6
22~37	176	454.5	467	290	215	6.5
45~75	230.0	564.5	577.0	375.0	270.0	7.0
90~132	320.0	738.5	755.0	460.0	330.0	9.0
160~200	270	1233	1275	490	391	13
160~200	—	—	1490	490	391	—
220~350	500	1324	1358	750	402	12.5
220~350	—	—	1670	750	402	—
400~500	—	—	1920	1505	502	—
