Модуль аналогового вывода ОВЕН МУ210-501

Name: Модуль аналогового вывода ОВЕН МУ210-501
Brand: ОВЕН
SKU: 00-00037570
Availability: InStock

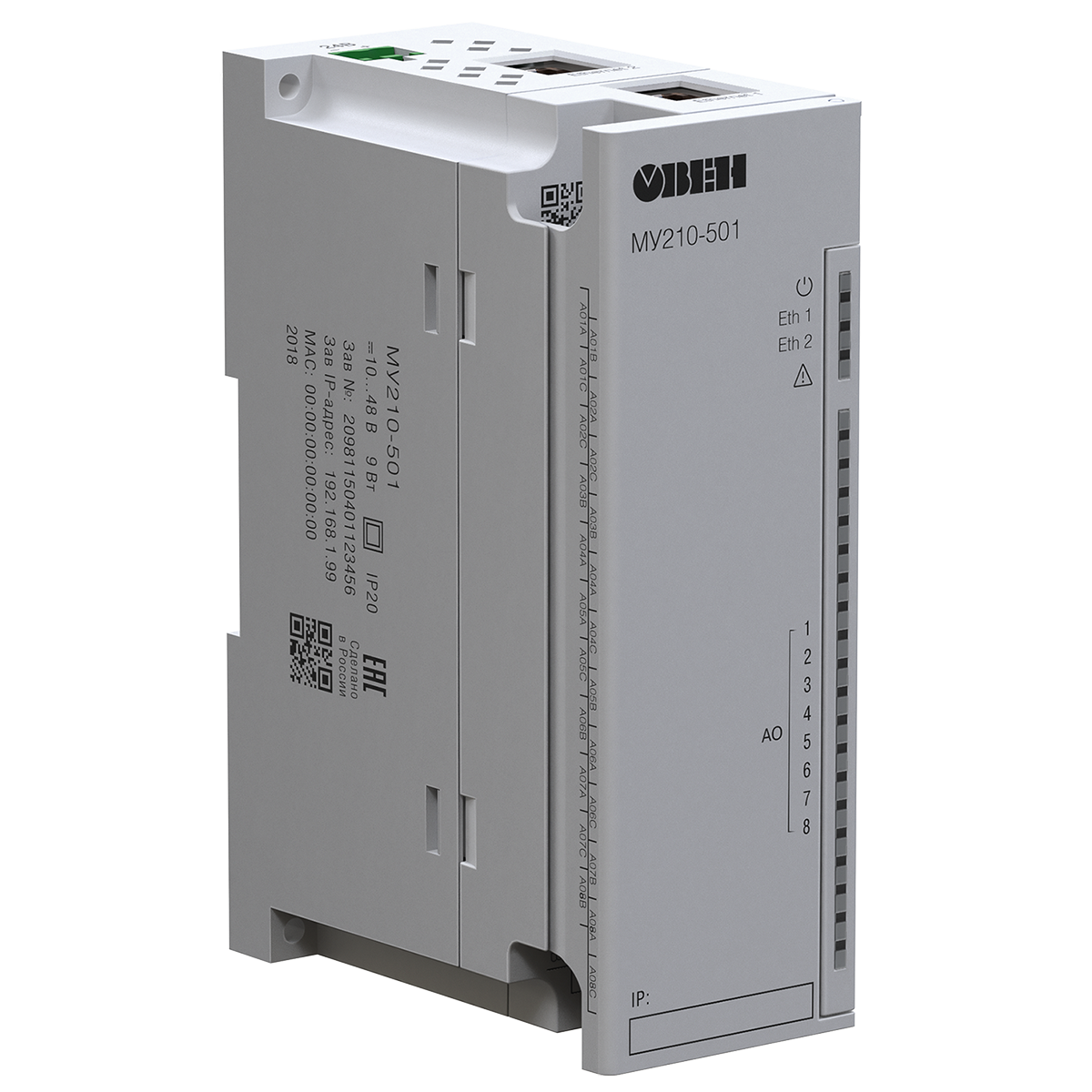

Модуль аналогового вывода ОВЕН МУ210-501 фото

Нет в наличии

К сравнению

По запросу

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 00-00037570

Модуль ОВЕН МУ210-501 предназначен для преобразования цифровых сигналов, передаваемых по сети Ethernet, в аналоговые для управления исполнительными механизмами.

Категории

Тип

аналоговые сигналы

Напряжение питания

=10...48 (номинальное =24) В

Степень защиты

IP20

Вид монтажа

на DIN-рейку / на стену

Тип выхода

0…20 мА, 4…20 мА, 0…1 В, 0…10 В

Габаритные размеры

(42×124×83) ±1 мм

Количество выходов

8 АО

Потребляемая мощность, не более

5 Вт при питании =24 В

Поддерживаемые протоколы

Modbus TCP (до 4-х одновременных соединений); MQTT; SNMP; NTP

Нет в наличии

К сравнению

По запросу

Доставка

Оплата

Модули аналогового вывода МУ210 предназначены для преобразования цифровых сигналов, передаваемых по сети Ethernet, в аналоговые для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.

Коммуникационные возможности
Интерфейс обмена	Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования	USB 2.0 (MicroUSB), Ethernet (RJ-45)
Протоколы обмена	Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP

Особенности

8 аналоговых выходов унифицированных сигналов 0…20 мА, 4…20 мА, 0…1 В, 0…10 В с программным переключением
Индивидуальная конфигурация для каждого выхода
Настраиваемые ограничения скорости изменения сигнала на выходе
Сдвоенный 2-портовый Ethernet-коммутатор
Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
Широкий диапазон рабочих температур: -40…+55 °С
Непрерывный профиль измерений во внутреннюю flash память (архив)
Поддержка облачного сервиса OwenCloud

Конфигурирование

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Видео


Видео 1. Обзор новой линейки модулей Мх210 с интерфейсом Ethernet	Видео 2. Монтаж модулей ОВЕН Мх210	Видео 3. Конфигурирование модулей Мх210

Видео 4. Обновление встроенного ПО модулей Мх210	Видео 5. Подключение модулей Мх210 в среде программирования CODESYS v3.5	Видео 6. Подключение модулей Мх210 в среде программирования CODESYS v2.3

Видео 7. Подключение модулей Мх210 к облачному сервису OwenCloud

Выходы
Количество выходов		8 AO
Разрядность ЦАП		12 бит
Тип выходного сигнала		0…20 мА 4…20 мА	0…1 В	0…10 В
Характеристики аналоговых выходов (AO)
Гальваническая развязка между выходами		есть
Прочность гальванической изоляции		350 В
Время прогрева ЦАП		10 мин.
Предел основной приведенной погрешности		±0,25 %
Максимальная пульсация выходного сигнала		25 мкА	10 мВ	10 мВ
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех		0,2 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С		0,04 %	0,04 %	0,02 %
Настраиваемые ограничения скорости изменения сигнала на выходе		1…1024 мА/с	0,25…1024 В/с	0,5…1024 В/с
Защита от короткого замыкания на выходе		есть
Диагностика состояния выходов		есть
Питание
Напряжение питания		=10...48 В (номинальное =24
Потребляемая мощность		не более 5 Вт при питании =24 В
Защита от переполюсовки		есть
Общие параметры
Габаритные размеры		(123×83×42) ±1 мм
Степень защиты корпуса		IP20
Монтаж		на DIN-рейку / на стену
Средний срок службы		10 лет
Масса		не более 0,4 кг
Условия эксплуатации
Температура окружающего воздуха		-40…+55 °С
Относительная влажность воздуха (при +35 °С без конденсации влаги)		от 10 до 95 %
Flash-память (архив)
Максимальный размер файла архива		2 кб
Максимальное количество файлов архива		1000
Минимальный период записи		10 сек
Часы реального времени
Погрешность хода	при температуре +25 °С	не более 3 секунды в сутки
	при температуре -40 °С	не более 10 секунд в сутки
Тип питания		батарея CR2032
Время работы часов реального времени на одной батарее		6 лет
Комплектность
Прибор		1 шт.
Паспорт и Гарантийный талон		1 экз.
Краткое руководство по эксплуатации		1 экз.
Кабель патч-корд UTP 5e 150 мм		1 шт.
Клемма питания 2EGTK-5-02P-14		1 шт.
Заглушка разъема Ethernet		1 шт.
