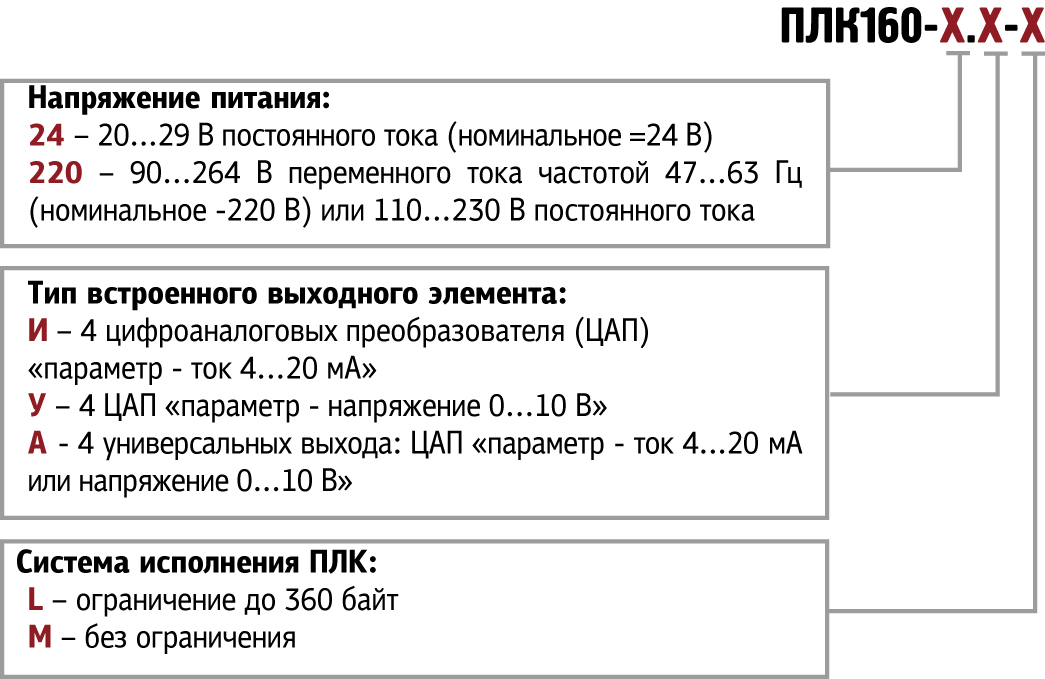

Контроллер для средних систем автоматизации ОВЕН ПЛК160-24.И-L

Нет в наличии

К сравнению

По запросу

Посмотреть аналог - ПЛК160 [М02]

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 37406

В качестве замены рекомендуем закладывать в проекты и использовать обновленный контроллер ПЛК160 [М02].

Программируемые логические контроллеры ОВЕН ПЛК160 выполнены в полном соответствии со стандартом ГОСТ Р 51840-2001 (IEC 61131-2), что обеспечивает высокую аппаратную надежность.

Категории

Напряжение питания

=20…29 В

Тип входа

дискретный (быстрый)/аналоговый (быстрый)

Количество выходов

Количество входов

Объем оперативной памяти

8 МБ

Тип интерфейса

Ethernet/RS-232/RS-485/USB

Типы выходов

реле/токовый 4-20мА

Исполнительная среда ПЛК

Codesys v2, ограничение 360 байт

Нет в наличии

К сравнению

По запросу

Посмотреть аналог - ПЛК160 [М02]

Доставка

Оплата

С 5 ноября 2019 года компания ОВЕН снимает с производства программируемый логический контроллер ПЛК160 старого образца (без литеры [М02]).

В качестве замены рекомендуем закладывать в проекты и использовать обновленный контроллер ПЛК160 [М02].

Рекомендуется к использованию

В системах HVAC
В сфере ЖКХ (ИТП, ЦТП)
В АСУ водоканалов
Для управления малыми станками и механизмами
Для управления пищеперерабатывающими и упаковочными аппаратами
Для управления климатическим оборудованием
Для автоматизации торгового оборудования
В сфере производства строительных материалов

Оптимально для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий.

ОВЕН ПЛК160

По электромагнитной совместимости контроллеры соответствуют классу А по ГОСТ Р 51522-99 (МЭК 61326-1-97) и ГОСТ Р 51841-2001, что подтверждено неоднократными испытаниями изделия.

Вычислительные ресурсы

В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:

высокопроизводительный процессор RISC архитектуры ARM9, с частотой 180МГц компании Atmel;
большой объем оперативной памяти - 8МБ;
большой объем постоянной памяти - Flash память, 4МБ;
объем энергонезависимой памяти, для хранения значений переменных - до 16КБ;
время цикла по умолчанию составляет 1мс при 50 логических операциях, при отсутствии сетевого обмена.

Дополнительно

Широкие возможности самодиагностики контроллера.

Встроенный аккумулятор, позволяющий «пережидать» пропадание питания - выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние». Время «пережидания» настраивается пользователем при создании проекта.

Встроенные часы реального времени.

Возможность создавать и сохранять архивы на Flash контроллера.

Условия эксплуатации

Расширенный температурный рабочий диапазон окружающего воздуха: от минус 10 °С до +50 °С
Закрытые взрывобезопасные помещения или шкафы электрооборудования без агрессивных паров и газов
Верхний предел относительной влажности воздуха - 80 % при 25 °С и более низких температурах без конденсации влаги
Атмосферное давление от 84 до 106,7 кПа

По устойчивости к климатическим воздействиям при эксплуатации ПЛК160 соответствует группе исполнения В4 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям при эксплуатации ПЛК160 соответствует группе исполнения N2 по ГОСТ 12997.

По устойчивости к воспламенению и распространению пламени FV1 корпус контроллера соответствует ГОСТ Р 51841, разделу 6.

Конструктивные особенности

Контроллеры выполнены в компактном DIN-реечном корпусе. Габаритные и установочные размеры отличаются в зависимости от модификации, и приведены в конце раздела.

Расширение количества точек ввода / вывода осуществляется путем подключения внешних модулей ввода / вывода по любому из встроенных интерфейсов.

Электрические параметры

Два варианта питания для каждого контроллера:

переменный ток: (90-265)В, (47...63)Гц;
постоянный ток: (18-29)В.

Небольшая потребляемая мощность до 10 Вт.

Контроллер	ПЛК160
Дискретные входы	16
Дискретные выходы	12
Аналоговые входы	8
Аналоговые выходы	4

Все дискретные входы контроллера измеряют сигнал 24 В.

Тип сигнала может быть как n-p-n, так и p-n-p.

Количество «быстрых» дискретных входов зависит от модификации контроллера.

Дискретные выходы типа: Р - реле.

Количество быстрых дискретных выходов зависит от модификации контроллера.

«Быстрые» аналоговые входы, для подключения унифицированных датчиков тока, напряжения. Дискретные выходы контроллеров данной линейки могут быть настроены на выдачу ШИМ, или генератора с высокой точностью.

Аналоговые выходы могут быть

По току 4-20мА
По напряжению 0-10В
Универсальные - программно переключаемые ток / напряжение

Интерфейсы и протоколы

Все контроллеры данной линейки имеют большое количество интерфейсов на борту, работающих независимо друг от друга:

Ethernet;
До трех последовательных портов;
USB Device для программирования контроллера.

Сервисное программное обеспечение ОВЕН ПЛК160

Программа обновления прошивки (внутреннее ПО) контроллера ОВЕН ПЛК160 и таргет файлы можно скачать в разделе "Сервисное ПО для контроллеров ОВЕН ПЛК 110/160".

Поддерживаемые интерфейсы и протоколы

Протокол	Интерфейс	Применение
ОВЕН	RS-232 RS-485	Поддержка модулей ОВЕН Мх110. Работа в сетях ОВЕН совместно с ТРМ2хх, ТРМ151, ТРМ148, ТРМ133 и т.д.
Modbus RTU Modbus ASCII	RS-232 RS-485	Поддержка модулей ввода/вывода и операторских панелей, связь со SCADA-системами
Modbus TCP	Ethernet 10/100 Mbps	Поддержка модулей ввода/вывода, например ADAM-6000, связь со SCADA-системами
DCON	RS-232 RS-485	Поддержка модулей ввода/вывода I-7000, АDAM-4000, операторских панелей
GateWay (протокол CoDeSys)	RS-232 Ethernet 10/100 Mbps USB-Device	Программирование контроллера, отладка пользовательской программы (в т.ч. высокоскоростная отладка в режиме Realtime по Ethernet). Работа с файлами на встроенном Flash-диске. Связь с контроллерами других производителей, сделанных на базе CoDeSys. Работа с OPC-сервером CoDeSys
Mass Storage Device	USB-Device	Представление Flash-диска ПЛК как внешнего файлового накопителя. Работа с файлами архивов данных и файлами проекта

Так же в контроллерах данной линейки поддержана возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.).

Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде CoDeSys v.2.3.x, максимально соответствующей стандарту МЭК 61131:

поддержка 5 языков программирования, для специалистов любой отрасли;
мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
функции документирования проектов;
количество логических операций ограничивается только количеством свободной памяти контроллера;
практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.

Программируются контроллеры данной линейки по любому из нижеперечисленных интерфейсов

Ethernet
Debug RS-232
USB Device

Кабель для программирования идет в комплекте поставки (для Debug RS-232), или используется стандартный кабель.

Отличительные особенности линейки

Небольшое количество точек ввода / вывода
Расширенное количество интерфейсов «на борту» контроллеров
Наличие порта Ethernet
Поддержка протоколов обмена ModBus (RTU, ASCII), ОВЕН, DCon
Возможность работы напрямую с портами контроллера, что позволяет подключать внешние устройства с нестандартными протоколами
Контроллер имеет встроенные часы, что позволяет создавать системы управления с учетом реального времени
Встроенный аккумулятор, позволяющий организовать ряд дополнительных сервисных функций: возможность кратковременного пережидания пропадания питания, перевод выходных элементов в безопасное состояние
Наличие Flash памяти позволяет организовывать архивирование данных на самом ПЛК.

При покупке программируемого контроллера ОВЕН ПЛК предоставляются БЕСПЛАТНО

Среда программирования CoDeSys
Сбор готовых функциональных блоков
Специальные сервисные утилиты для работы с ОВЕН ПЛК
Для организации обмена с верхним уровнем предоставляются бесплатные OPC драйвера OPC, драйвер Gateway (от CoDeSys) и OPC драйвер ModBus (от ОВЕН)

Общие сведения

Габаритные размеры	208 х 110 х 73 мм
Степень защиты корпуса	IP20 со сторон передней панели, IP00 со стороны клемм
Индикация на передней панели	Светодиодная
Масса, не более	0,75 кг

Питание

Напряжение питания:

ПЛК160-24.Х-Х

ПЛК160-220.Х-Х

От 18 до 28 В постоянного тока (номинальное 24 В)

От 100 до 240 В переменного тока (номинальное 220 В)

Потребляемая мощность:

ПЛК160-24.Х-Х, не более

ПЛК160-220.Х-Х, не более:

35 ВА

40 ВА

Параметры встроенного источника питания

Выходное напряжение 24±3 В, ток не более 400 мА

Ресурсы и дополнительное оборудование

Центральный процессор	RISC-процессор, 32 разряда, 200 МГц, на базе ядра ARM-9
Объем оперативной памяти	8 МБ, из них 1 МБ для кода пользовательской программы, 128кБ для переменных пользовательской программы
Объем энергонезависимой памяти	4 МБ, из них 3 МБ доступно для хранения файлов и архивов
Размер Retain-памяти	не более 16 кб (по умолчанию задано значение 4 кб)
Время выполнения одного цикла программы	- Минимальное (нестабилизируемое) - 250 мкс; - Установленное по умолчанию (стабилизированное) - 1 мс*
Дополнительное периферийное оборудование	- Часы реального времени с собственным аккумуляторным питанием - Встроенный источник выдачи звукового сигнала - Функциональная кнопка на передней панели контроллера

Цифровые (дискретные) входы

Количество дискретных входов	16 шт.
Подключаемые входные устройства	- коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); - датчики, имеющие на выходе транзистор n-p-n или p-n-p типа с открытым коллектором; - дискретные сигналы 24±3 В
Гальваническая развязка дискретных входов	Групповая
Электрическая прочность изоляции дискретных входов	1500 В
Минимальная длительность импульса, воспринимаемого дискретным входом	- 50 мкс в режиме счетчик импульсов (Входы DI1..DI4) - 100 мкс в режиме энкодер (Входы DI1..DI4) - 3,3 мс (Входы DI5..DI16)
Напряжение питания дискретных входов	24 ± 3 В
Ток «логической единицы»	0...0,006 мА
Напряжение «логического нуля»	0...5 В
Ток «логической единицы»	6..10 мА
Напряжение «логического нуля»	15...27 В

Аналоговые входы

Предел основной приведенной погрешности	0,25 %
Разрешающая способность, бит, не менее	12
Количество аналоговых каналов измерения	8
Входное сопротивление в режиме измерения тока	не более 170 Ом
Входное сопротивление в режиме измерения напряжения	не менее 200 кОм
Период обновления результатов измерения по каждому каналу, мс	15 ± 2 %

Цифровые (дискретные) выходы

Количество и тип дискретных выходов:

ПЛК160-Х.Х-Х,

электромагнитных реле:

Гальваническая развязка дискретных выходов

Индивидуальная

Электрическая прочность изоляции дискретных выходов

1500 В от схемы прибора;

500 В между выходами (или группами выходов)

Время переключения из состояния «0» в состояние «1» и обратно:

Время переключения из состояния «0» в состояние «1» и обратно

выходы DО1...DО12: 50 мс

Максимальный ток, коммутируемый контактами реле ПЛК110-Х.Х.Р-Х

- не более 3 А (при напряжении не более 250 В переменного тока и cos j > 0,4)

- не более 3 А (при напряжении не более 30 В постоянного тока)

Механический ресурс реле

- не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке

- не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной

Аналоговые выходы

Количество аналоговых выходов	4
Разрядность ЦАП	10 бит
Тип выходного сигнала ПЛК160-Х.И ПЛК160-Х.У ПЛК160-Х.А	Ток 4...20 мА Напряжение 0...10 В Ток 4...20 мА или напряжение 0...10 В
Питание аналоговых выходов	встроенное, общее на все выходы
Гальваническая изоляция аналоговых выходов	есть, групповая
Электрическая прочность изоляции аналоговых выходов	1,5 кВ

Интерфейсы связи и программирования

Интерфейсы связи	Протоколы	Скорости передачи	Количество интерфейсов
RS-485	- ModBus-RTU, - ModBus-ASCII, - DCON - GateWay (только для Debug RS-232)	(2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200) бит/с	2
RS-232			1
RS-232-Debug			1
Ethernet 100 Base-T	- ModBus-TCP - Gateway - TCP-IP, UDP-IP	(10, 100) Мбит/с	1
USB-Device	CDC	115200 бит/с	1

Программирование

Среда программирования

CoDeSys 2.3 (версия 2.3.8.1)

Интерфейсы для связи со средой программирования CoDeSys

- RS-232-Debug;

- USB-Device;

- Ethernet
