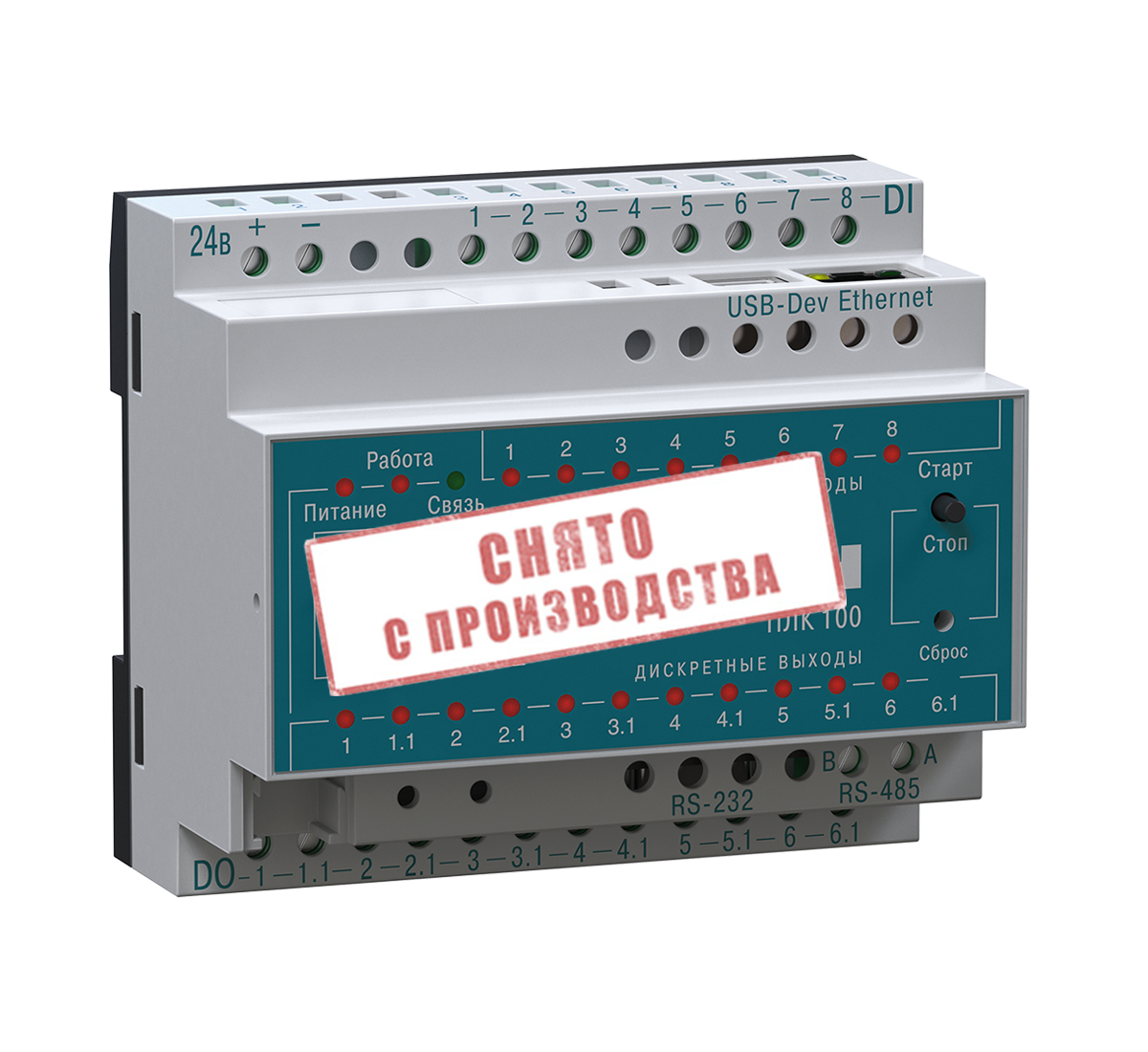

Контроллер для малых систем автоматизации ОВЕН ПЛК100-24.Р-М

Нет в наличии

К сравнению

По запросу

Посмотреть аналог - ПР103

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 10447

Рекомендуем в новые проекты закладывать современные линейки программируемых контроллеров ПЛК110, ПЛК200, СПК2хх или программируемые реле ПР103, ПР205.

Программируемый логический контроллер ОВЕН ПЛК100 это моноблочный контроллер для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами.

Категории

Напряжение питания

=20…29 В

Тип входа

дискретный

Количество выходов

Количество входов

Объем оперативной памяти

8 МБ

Тип интерфейса

Ethernet/RS-232/RS-485/USB

Типы выходов

реле

Исполнительная среда ПЛК

Codesys v2, ограничение 25 кбайт

Нет в наличии

К сравнению

По запросу

Посмотреть аналог - ПР103

Доставка

Оплата

Программируемый логический контроллер ОВЕН ПЛК 100 предназначен

Для создания систем управления малыми и средними объектами
Построение систем диспетчеризации
Построение системы управления и диспетчеризации на базе ОВЕН ПЛК возможно как с помощью проводных средств – используя встроенные интерфейсы Ethernet, RS-232, RS-485, так и с помощью беспроводных средств – использую радио, GSM, ADSL модемы

Конструктивные особенности ОВЕН ПЛК 100

Контроллер выполнен в компактном DIN-реечном корпусе
Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов
Два варианта питания 220В и 24В постоянного тока

Вычислительные ресурсы ОВЕН ПЛК 100

В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:

высокопроизводительный процессор RISC архитектуры ARM9, с частотой 180МГц компании Atmel;
большой объем оперативной памяти – 8МБ;
большой объем постоянной памяти – Flash память, 4МБ;
объем энергонезависимой памяти, для хранения значений переменных – до 16КБ.

Конкурентные преимущества ОВЕН ПЛК 100

Отсутствие ОС, что повышает надежность работы контроллеров
Скорость работы дискретных входов – до 10КГц при использовании подмодулей счетчика
Большое количество интерфейсов на борту: Ethernet, 3 последовательных порта, USB Device для программирования контроллера, работающих независимо друг от друга
Расширенный температурный диапазон работы: от минус 20 до плюс 70 градусов Цельсия
Широкие возможности самодиагностики контроллера
Встроенный аккумулятор, позволяющий «пережидать» пропадани питания – выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние»
Встроенные часы реального времени
Возможность создавать и сохранять архивы на Flash контроллера
Возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.)
Набор готовых программных модулей, предоставляемых бесплатно

Программирование контроллеров

Создание программ для контроллеров ОВЕН ПЛК100, и их конфигурирование осуществляется профессиональной системой программирования CoDeSys v.2.3.6.1 и старше.

Система программирования CoDeSys для покупателей контроллеров ОВЕН совершенно бесплатна, и записывается на диски, идущие в комплекте с контроллерами.

Получить более подробную информацию по системе программирования CoDeSys и скачать её можно с нашего сайта или с сайта производителя 3s-software.

Дополнительные утилиты

Для удобства пользователей компанией ОВЕН созданы дополнительные утилиты:

EasyWorkPLC – утилита для технолога, позволяющая изменять значения параметров, не изменяя при этом программу контроллера. Работает без CoDeSys;
PLC_IO – утилита для работы с файловой системой контроллера, например с ее помощью может записываться и считываться информация с ПЛК. Работает без CoDeSys.

Сертификаты и разрешения для контроллеров ОВЕН ПЛК100

Программируемый логический контроллер ОВЕН ПЛК100 имеет следующие сертификаты:

сертификат Соответствия;
разрешение котлонадзора на использование на поднадзорных объектах.

Поддерживаемые интерфейсы и протоколы

Протокол	Интерфейс	Применение
ОВЕН	RS-232 RS-485	Поддержка модулей ОВЕН МВА8, МВУ8. Работа в сетях ОВЕН совместно с ТРМ2хх, ТРМ151, ТРМ148, ТРМ133 и т.д.
Modbus RTU Modbus ASCII	RS-232 RS-485	Поддержка модулей ввода/вывода и операторских панелей, связь со SCADA-системами
Modbus TCP	Ethernet 10/100 Mbps	Поддержка модулей ввода/вывода, например ADAM-6000, связь со SCADA-системами
DCON	RS-232 RS-485	Поддержка модулей ввода/вывода I-7000, АDAM-4000, операторских панелей
GateWay (протокол CoDeSys)	RS-232 Ethernet 10/100 Mbps USB-Device	Программирование контроллера, отладка пользовательской программы (в т.ч. высокоскоростная отладка в режиме Realtime по Ethernet). Работа с файлами на встроенном Flash-диске. Связь с контроллерами других производителей, сделанных на базе CoDeSys. Работа с OPC-сервером CoDeSys
Mass Storage Device	USB-Device (для ПЛК100)	Представление Flash-диска ПЛК как внешнего файлового накопителя. Работа с файлами архивов данных и файлами проекта

Контроллеры ОВЕН ПЛК позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.

Пользователь имеет возможность реализовать в среде программирования CoDeSys собственный протокол, не поддерживаемый ОВЕН ПЛК. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕНПЛК (библиотека входит в комплект поставки контроллера).

Элементы индикации и управления

ОВЕН ПЛК100. Интерфейс

	Светодиодная индикация: – наличия питания; – работы программы; – наличия связи со средой программирования CoDeSys; – состояния дискретных входов; – состояния дискретных выходов.
	Кнопка «Старт/Стоп» предназначена для запуска и остановки программы в контроллере.
	Скрытая кнопка «Сброс» предназначена для перезагрузки контроллера (нажимается тонким заостренным предметом).

Габаритные размеры

Габаритный чертеж ОВЕН ПЛК100

Схемы работы ОВЕН ПЛК100 в сети

Возможная схема работы контроллера ОВЕН ПЛК150 в промышленной сети

Общие сведения

Конструктивное исполнение

Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм

Степень защиты корпуса

IР20

Напряжение питания:

ПЛК100-24

ПЛК100-220

18... 29 В постоянного тока (номинальное напряжение 24 В)

90... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц

Потребляемая мощность, не более

ПЛК100-24

ПЛК100-220

6 Вт*

10 Вт

Индикация передней панели

1 индикатор питания

8 индикаторов входов

12 индикаторов выходов

Ресурсы

Центральный процессор	32-х разрядный RISC-процессор 200 МГц на базе ядра АRМ9
Объем оперативной памяти	8 Мбайт
Объем энергонезависимой памяти хранения ядра СоDеSуs, программ и архивов	4 Мбайт**
Размер Retain-памяти	4 кбайт***
Время выполнения цикла ПЛК	Минимальное 250 мкс (нефиксированное), типовое от 1 мс

Дискретные входы

Количество дискретных входов	8
Гальваническая развязка дискретных входов	есть, групповая
Электрическая прочность изоляции дискретных входов	1,5 кВ
Максимальная частота сигнала, подаваемого на дискретный вход	1 кГц при программной обработке 10 кГц при применении аппаратного счетчика и обработчика энкодера

Дискретные выходы

Количество дискретных выходов в:

ПЛК100-24.Р и ПЛК100-220.Р

ПЛК100-24.К

6 э/м реле

6 сдвоенных транзисторных ключей (всего 12 выходных сигналов)

Гальваническая развязка дискретных выходов

Электрическая прочность изоляции дискретных выходов

есть, индивидуальная

1,5 кВ

Интерфейсы связи

Интерфейсы

Ethernet 100 Ваsе-Т

RS-232 - 2 канала

RS-485

USB 2.0 -Device

Скорость обмена по интерфейсам RS

от 4800 до 115200 bps

Протоколы

ОВЕН

ModBus-RTU, ModBus-АSCII

DСОN

МоdBus-ТСР

GateWay (протокол СоDеSуs)

Программирование

Среда программирования

СоDеSуs 2.3.8.1 (и старше)

Интерфейс для программирования и отладки

RS-232

USB-Device

Ethernet

* Для ПЛК100-24 без учета мощности, потребляемой нагрузкой, подключенной к выходным элементам типа К.
**Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
*** Настраивается пользователем, максимальный объем 16 Кбайт.

Обозначения при заказе

* ОВЕН ПЛК100 с номинальным напряжением питания 220 В не может быть оснащен сдвоенными транзисторными ключами.

Лицензионное ограничение области памяти ввода/вывода

Контроллеры ОВЕН ПЛК выпускаются в двух модификациях по лицензионному ограничению размера области памяти ввода/вывода (т.н. области %I+%Q+%M или области отображения процесса):

ОВЕН ПЛК-Х.Х-M – контроллеры без лицензионного ограничения объема области памяти ввода/вывода;
ОВЕН ПЛК-Х.Х-L – контроллеры с лицензионным ограничением объема области памяти ввода/вывода до 360 байт.

Контроллеры ОВЕН ПЛК-Х.Х-L имеют более низкую цену.

ВНИМАНИЕ! Лицензионное ограничение распространяется только на область памяти ввода/вывода (область отображения процесса). Максимальное количество внутренних переменных программы ПЛК не зависит от лицензионного ограничения и определяется только размером доступной оперативной памяти.

Выбор типа лицензии ОВЕН ПЛК

Для выбора типа лицензии ОВЕН ПЛК необходимо подсчитать объем доступной памяти ввода/вывода для организации сетевого обмена со всеми внешними устройствами.

Удобным способом, который позволяет точно проверить, хватит ли доступного объема памяти ввода/вывода, является способ создания проекта. Не приобретая контроллер, но установив на компьютере CoDeSys и Target-файл, вы можете создать проект и в окне PLC_Configuration подключить все необходимые модули. Если памяти достаточно, компиляция проекта пройдет успешно, если же нет – CoDeSys выдаст ошибку. При компиляции будут учтены все особенности, в том числе требования по выравниванию переменных. Для осуществления подобной проверки собственно программу контроллера писать не требуется.

Другие товары из этой категории

Хиты продаж

Модуль интерфейсный EMF 1RS PRO-Logic EKF

В наличии

К сравнению

8 614.84 ₽

Хиты продаж

Модуль дискретного вывода EMF 8 PRO-Logic EKF

В наличии

К сравнению

7 930.04 ₽

Хиты продаж

Модуль дискретного вывода EMF 8 N PRO-Logic EKF

В наличии

К сравнению

8 183.16 ₽

Хиты продаж

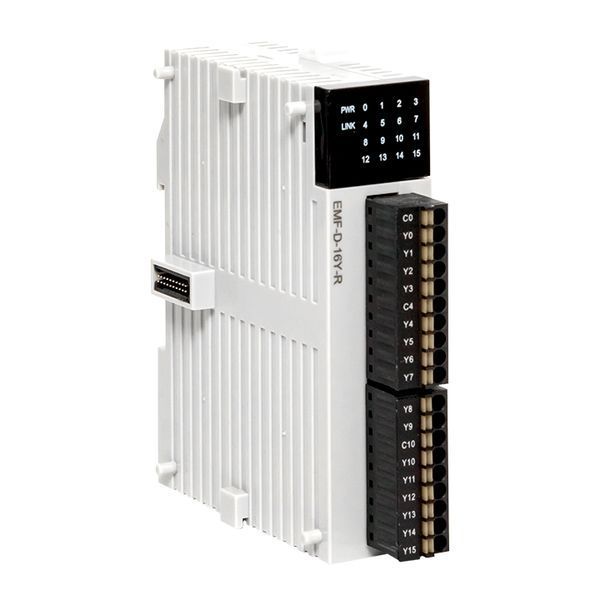

Модуль дискретного вывода EMF 16 PRO-Logic EKF

В наличии

К сравнению

10 385.37 ₽

Хиты продаж

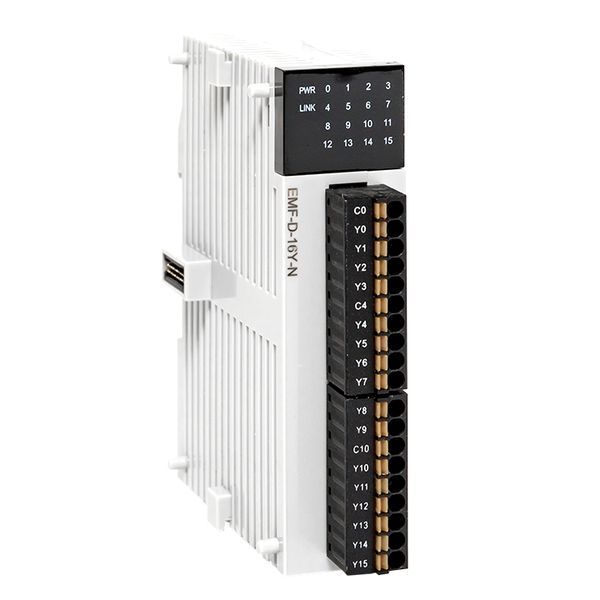

Модуль дискретного вывода EMF 16 N PRO-Logic EKF
