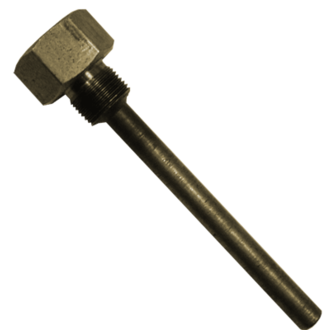

Гильза защитная ОВЕН ГЗ.16.2.1.200

Name: Гильза защитная ОВЕН ГЗ.16.2.1.200
SKU: 20637
Price: 2684 RUB
Availability: InStock

В наличии

К сравнению

2 684.40 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 20637

Сварные цилиндрические гильзы защитные ГЗ.16 предназначены для установки датчиков температуры с диаметром монтажной части 8 мм. Эти гильзы обеспечивают надежную защиту датчиков в различных условиях эксплуатации, способствуя их долговечной и стабильной работе. Номинальное давление 16 МПа, внешняя крепежная резьба М27х2 и внутренняя крепежная резьба М20х1,5, длина монтажной части 200 мм.

Категории

Длина монтажной части

200

Условное давление

16 МПа

Крепёжная резьба внешняя

М27х2

Крепёжная резьба внутренняя

М20х1,5

В наличии

К сравнению

2 684.40 ₽

Доставка

Оплата

Сварные цилиндрические гильзы защитные ГЗ.16 и ГЗ.25 предназначены для установки датчиков температуры с диаметрами монтажной части 8 и 10 мм соотвественно.

Преимущества использования гильз защитных

Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы.
Защита монтажной части датчика от механического воздействия рабочей среды.

Технические характеристики

Температура эксплуатации: до +600 °С.
Гильзы подвергаются приемосдаточным испытаниям пробным давлением и должны эксплуатироваться при рабочем давлении, указанном в ГОСТ 356-80 таблица 10.

ГЗ.16

Давление рабочей среды: до 16 МПа.
Внутренний диаметр: 9,6 мм (±0,7 мм).
Внешний диаметр: 12 мм (±0,4 мм).
Подходит для монтажа датчиков температуры до 8 мм.

ГЗ.25

Давление рабочей среды: до 25 МПа.
Внутренний диаметр: 12 мм (±1,0 мм).
Внешний диаметр: 16 мм (±0,4 мм).
Подходит для монтажа датчиков температуры до 10 мм.

Материалы деталей, контактирующих с рабочей средой

Трубка – 12Х18Н10Т.
Штуцер и пробка – AISI 304 (аналог 08Х18Н10Т).

Видео

Арматура для монтажа датчиков температуры

Конструктивное исполнение гильз ГЗ.16 и ГЗ.25 с резьбовым присоединением к процессу

Обозначение при заказе	Ру, МПа	М	М1	D, мм	d, мм	D1, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.16.1.1.L	16	M20х1,5	M20х1,5	12	9,6	30	30	20	16	5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.16.1.3.L			G1/2
ГЗ.16.1.4.L			R1/2
ГЗ.16.1.7.L			М16х1,5
ГЗ.16.3.1.L		G1/2	M20х1,5
ГЗ.16.3.3.L			G1/2
ГЗ.16.3.4.L			R1/2
ГЗ.16.3.7.L			М16х1,5
ГЗ.16.4.1.L		R1/2	М20х1,5
ГЗ.16.4.4.L		R1/2	R1/2
ГЗ.16.5.1.L		M33х2	М20х1,5			41	41
ГЗ.16.2.1.L		M27х2				38	32		22
ГЗ.16.6.1.L		G3/4				38	32		22

Конструктивные исполнения гильз ГЗ.25

Обозначение при заказе	Ру, МПа	М	М1	D, мм	d, мм	D1, мм	S, мм	L1, мм	L2, мм	L3, мм	L, мм
ГЗ.25.1.1.L	25	M20х1,5	M20х1,5	16	12	30	30	20	16	5	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.25.1.3.L		M20х1,5	G1/2
ГЗ.25.3.1.L		G1/2	M20х1,5
ГЗ.25.3.3.L		G1/2	G1/2
ГЗ.25.6.1.L		G3/4	M20х1,5			38	32		22
ГЗ.25.2.1.L		M27х2	M20х1,5				32
ГЗ.25.2.2.L		M27х2	M27х2				36	25
ГЗ.25.5.1.L		M33х2	M20х1,5			43	41	24	28

Конструктивные исполнения приварных гильз ГЗ.16 и ГЗ.25

Обозначение при заказе	Ру, МПа	М1	D, мм	d, мм	D1, мм	D2, мм	L1, мм	L2, мм	L3, мм	L4, мм	L, мм
ГЗ.16.0.1.L	16	М20х1,5	12	9,6	19,9	28	16	16	5	41	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
ГЗ.16.0.3.L		G1/2
ГЗ.25.0.1.L	25	М20х1,5	16	12	26,9	39
ГЗ.25.0.3.L		G1/2

Условия применения преобразователей с защитной гильзой из материала сталь 12Х18Н10Т и AISI 304 (аналог 08Х18Н10)

Модель	Условное давление Ру, МПа	Погружаемая часть L, мм	Максимальная скорость потока, м/с
Модель	Условное давление Ру, МПа	Погружаемая часть L, мм	пар	вода
ГЗ.25.Х.X.L	25	60, 80, 100, 120	40	4,0
		160	30	3,0
		200, 250, 320	25	2,5
		400, 500, 630, 800, 1000	5	0,5
		1250, 1600, 2000	2	0,2
ГЗ.16.Х.X.L	16	60, 80, 100, 120	25	2,5
		160, 200, 250, 320	15	1,5
		400, 500, 630, 800, 1000	3	0,3
		1250, 1600, 2000	1	0,1
Примечание - при температуре рабочей среды выше 400^оС значение предельной скорости потока снижается в 1.5 раза.
