Электромагнитный клапан (соленоидный) ОвенКомплектАвтоматика 2L300-35

Name: Электромагнитный клапан (соленоидный) ОвенКомплектАвтоматика 2L300-35
Brand: ОвенКомплектАвтоматика
SKU: 40289
Price: 13990 RUB
Availability: InStock

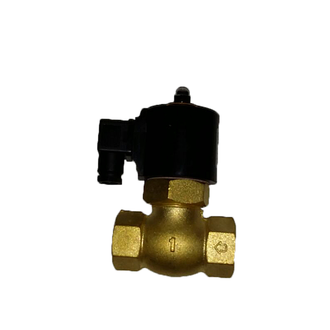

Электромагнитный клапан (соленоидный) ОвенКомплектАвтоматика 2L300-35 фото

В наличии

К сравнению

13 990.00 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 40289

Используется для эксплуатации в системах водоснабжения, отопления, ГВС, пневмоуправления – везде, где присутствует давление в трубопроводе

Категории

Материал

латунь

Рабочая среда

пар, вода, горячая вода, спирт

Функция

нормально закрытый

Напряжение питания катушки

230В АС

Присоединение

муфта

Макс. рабочее давление

1,5 МПа

Макс. рабочая температура

180°С

В наличии

К сравнению

13 990.00 ₽

Доставка

Оплата

Нормально закрытый соленоидный клапан непрямого (пилотного) действия – это электромагнитный клапан, в котором закрытое положение сохраняется при отсутствии управляющего напряжения. Запорный орган (мембрана или поршень, в зависимости от типа клапана) герметично прижат силой действия пружины и давлением рабочей среды к седлу уплотнительной поверхности. Пилотный канал закрыт подпружиненным плунжером. Давление в верхней полости клапана (над мембраной) поддерживается через перепускное отверстие в мембране (или через канал в поршне) и равно давлению на входе в клапан. Клапан электромагнитный находится в закрытом положении, пока катушка не окажется под напряжением.

Используется, для эксплуатации в системах водоснабжения, отопления, системах ГВС, системах пневмоуправления – везде, где присутствует давление в трубопроводе.

Особенности:

Для работы соленоидных клапанов пилотного действия необходим минимальный перепад давления (ΔP от 0,3 bar) – разница давлений на входе и на выходе клапана.
Достоинства подобных клапанов — в отличие от клапанов прямого действия более широкий диапазон рабочего давления и диаметров условного прохода.
Высокая частота срабатывания.
При монтаже соленоидного клапана 2L электромагнитная катушка должна располагаться строго вертикально.

Габаритный чертеж

Размер, мм	2L170-15	2L170-20	2L200-25	2L300-35
A	145	145	162	178
B	39	41	52	69
C	84	85	90,5	115
D	20	22	26	35
G	½"	¾"	1"	1¼"

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Латунь
	Уплотнения	PTFE
Температура рабочей среды		−5…180°С
Рабочее давление		0,03...1,5 МПа
Диаметр условного прохода		17...50 мм
Присоединение		Резьбовое G½"...G2"
Катушка		AS03, IP65, DIN 43650A ASEx545, IP65, выводные провода 150 см (Y42H, Y92H), IP54, выводные провода 28 см
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В*
Мощность	AS03	28 ВА (АС), 38 Вт (DC)
	ASEx545	15 ВА (AC), 18 Вт (DC)
	Y42H, Y92H	35 ВА (АС), 30 Вт (DC)

* Кроме ASEx545

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Катушка	Вес, кг
2L170-15	15	4,1	G½"	0,1	1,5	AS03, ASEx545 (Y92H, Y42H)	1,32
2L170-20	20	4,1	G¾"				1,37
2L200-25	25	10,2	G1"				1,56
2L300-35	35	17,1	G1¼"				2,36
2L300-35	35	17,1	G1½"				2,38

Руководство по эксплуатации

Вы покупаете впервые:

Зарегистрируйтесь и экономьте время при последующих покупках.

Регистрация займет не больше минуты

Зарегистрироваться Купить без регистрации

Вы уже зарегистрированы:

Если у вас уже есть учетная запись на нашем сайте - введите электронную почту и пароль

Вы заказываете:

товаров на сумму:

руб. без учета стоимости доставки

Укажите Ваше имя, телефон и адрес электронной почты, наш менеджер сам свяжется с Вами, уточнит все подробности и оформит заказ

Москва
МО (свыше 100 км от МКАД)
Другое

товаров на сумму:

123 456

руб. без учета стоимости доставки

Бесплатная доставка по Москве (до 10 км от МКАД) при сумме заказа свыше 35 000 рублей
Бесплатная доставка по Московской области (до 100 км от МКАД) при сумме заказа свыше 100 000 рублей

Стоимость заказа до 35 000 рублей	Курьер, до 5 кг		Автомобиль
по Москве (до 10 км от МКАД)	пешая доступность от метро (до 1,5км)	650 руб.	1000 руб.
по Москве (до 10 км от МКАД)	транспортом от метро	700 руб.	1000 руб.
10-50 км от МКАД (Ю-ЮВ-В-СВ)		900 руб.	1400 руб.
10-50 км от МКАД (С-СЗ-З-ЮЗ)		900 руб.	1600 руб.
50-100 км от МКАД (Ю-ЮВ-В-СВ)		1350 руб.	1900 руб.
50-100 км от МКАД (С-СЗ-З-ЮЗ)		1350 руб.	2000 руб.

Доставка выполняется с 9 до 18 часов в рабочие дни.

Стоимость доставки можно включить в счет на оплату продукции и оплатить по безналичному расчету.

Возможна оплата наличными на месте (выдается кассовый чек)

Стоимость доставки можно включить в счет на оплату продукции и оплатить по безналичному расчету или оплатить на месте при получении.
Бесплатная доставка ТК «Автотрейдинг» до терминала в пункте назначения по Центральному и Приволжскому ФО при сумме заказа свыше 50 000 рублей
(бесплатная доставка в другие регионы - по согласованию с Вашим персональным менеджером)
Бесплатная доставка до терминала ТК по Вашему выбору в г. Москва

Наличными – при самовывозе, курьерской доставке, предоплате через отделение банка
Безналичная оплата – для юридических лиц
Банковской картой – Visa, MasterCard, МИР, JCB, UnionPay

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Латунь
	Уплотнения	PTFE
Температура рабочей среды		−5…180°С
Рабочее давление		0,03...1,5 МПа
Диаметр условного прохода		17...50 мм
Присоединение		Резьбовое G½"...G2"
Катушка		AS03, IP65, DIN 43650A ASEx545, IP65, выводные провода 150 см (Y42H, Y92H), IP54, выводные провода 28 см
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В*
Мощность	AS03	28 ВА (АС), 38 Вт (DC)
	ASEx545	15 ВА (AC), 18 Вт (DC)
	Y42H, Y92H	35 ВА (АС), 30 Вт (DC)

* Кроме ASEx545

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Катушка	Вес, кг
2L170-15	15	4,1	G½"	0,1	1,5	AS03, ASEx545 (Y92H, Y42H)	1,32
2L170-20	20	4,1	G¾"				1,37
2L200-25	25	10,2	G1"				1,56
2L300-35	35	17,1	G1¼"				2,36
2L300-35	35	17,1	G1½"				2,38

Руководство по эксплуатации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Катушка	Вес, кг
2L170-15	15	4,1	G½"	0,1	1,5	AS03, ASEx545 (Y92H, Y42H)	1,32
2L170-20	20	4,1	G¾"				1,37
2L200-25	25	10,2	G1"				1,56
2L300-35	35	17,1	G1¼"				2,36
2L300-35	35	17,1	G1½"				2,38
