ОплатаАртикул CSN EC48B8-43P-20-LZS4-P1
Диапазон рабочих температур: -25°С...+75°С
Степень защиты по ГОСТ 14254-96: IP68 / IP65
Диапазон рабочих напряжений, Uраб.: 10...30 В DC
Кол-во проводов: 4
Максимальный рабочий ток, Imax: 250 мА
Материал корпуса: ЛС59-1
Падение напряжения при Imax, Ud: ≤2,5 В
Присоединение / Подключение: Соединитель S19, S20
Световая индикация: Есть
Тип контакта / Структура выхода: PNP Переключающий
Тип корпуса: Цилиндрический
Способ подключения: Разъемно-штекерное
Корпус: G1/2
Питание: DC
Схема подключения: 4х проводный
Комплексная защита: Есть
Гистерезис: 3...15%
Тип монтажа: Невстраиваемый
Рабочий зазор: 0...4 мм
Частота переключения, Fmax: 50 Гц
Материал чувствительной поверхности: Фторопласт
Максимальное давление со стороны чувств. поверхности: 0,15 MПа
Размер гладкого корпуса, ДxДл: Ø30x112
Принцип измерения: Ёмкостный
Измерение: Дискретное (пороговое)
Тип выходного сигнала (2): PNP
Функция выходного сигнала (2): ИЛИ Переключающий
Длина чувствительной поверхности L, мм: 20 мм
Диаметр гладкого корпуса: Ø30
Длина в мм.: 112

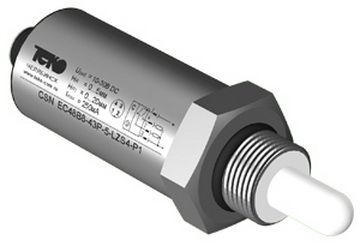

Выключатель ёмкостный бесконтактный (датчик) CSN EC48B8-43P-20-LZS4-P1 предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах.
Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.
