Шкаф ОвенКомплектАвтоматика ШУ ПВВ-РР используется для автоматического управления 6-ю контурами регулирования приточной вентиляции.

Категории

Сортировка категории (служебное)

453

Напряжение питания силовой цепи

~3-х фазное 380В(+-10%), 50Гц

Климатическое исполнение по ГОСТ 1510-69

У3

Степень защиты по ГОСТ14254-96

IP54

В наличии

К сравнению

По запросу

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

ШУ ПВВ-РР используется для автоматического управления 6-ю контурами регулирования приточной вентиляции.

Назначение ШУ ПВВ-РР

Шкаф управления для систем приточной вентиляции предназначен для контроля и регулирования температуры и влажности воздуха в помещениях, оборудованных системой приточно-вытяжной вентиляции.

Функциональные возможности и особенности ШУ ПВВ-РР

Автоматическое управление контурами ПВВ:

прогрев калорифера
после прогрева, открытие жалюзи наружного воздуха
запуск вентиляторов приточной и вытяжной вентиляции
управление производительностью вентиляторов приточной и вытяжной вентиляции
регулировку температуры приточного воздуха в зависимости от температуры наружного воздуха
защита от превышения температуры обратной воды
защита от замерзания калорифера
режим день/ночь
режим лето/зима

Останов ПВВ, переход в дежурный режим:

закрытие воздушных жалюзи, останов вентилятора.
защита от превышения температуры обратной воды
защита от замерзания калорифера

Автоматическое управление контурами гликолевого рекуператора и воздушной заслонки системы рециркуляции:

Управление КЗР гликолевого рекуператора осуществляется постоянным напряжением 0…10 VDC с аналогового выхода по линейному закону: чем больше разность температур Т (ΔТ = ТУСТ.ВОЗД. – ТНАР), тем больше напряжение U на аналоговом выходе. Выключение насоса прокачки этиленгликоля производится при понижении температуры ниже 5⁰С .
Управление приводом воздушной заслонки рециркуляции осуществляется постоянным напряжением 0…10 В с аналогового выхода по линейному закону: чем больше разность температур Т, тем больше напряжение U на аналоговом выходе.

Для «Зимы»: Т = ТУСТ.ВОЗД. – ТНАР.

Для «Лета»: Т = ТНАР – ТУСТ.ВОЗД.

Прибор формирует управляющее напряжение, используя уставки, введенные при конфигурировании. Для «Зимы» и для «Лета» предусмотрены разные наборы уставок.

Автоматическое управление пароувлажнителем:

Используется датчик влажности с аналоговым выходом 4-20мА, если влажность меньше 50% на клеммы подается сигнал («сухой контакт») запуска пароувлажнителя, если больше 50% цепь разрывается.
Время задержки вкл./ откл. пароувлажнителя выбирается в конфигурации контроллера

Опции (указать при заказе): алгоритм работы, количество и тип контуров, удаленная диспетчеризация (облачный сервис ОВЕН).

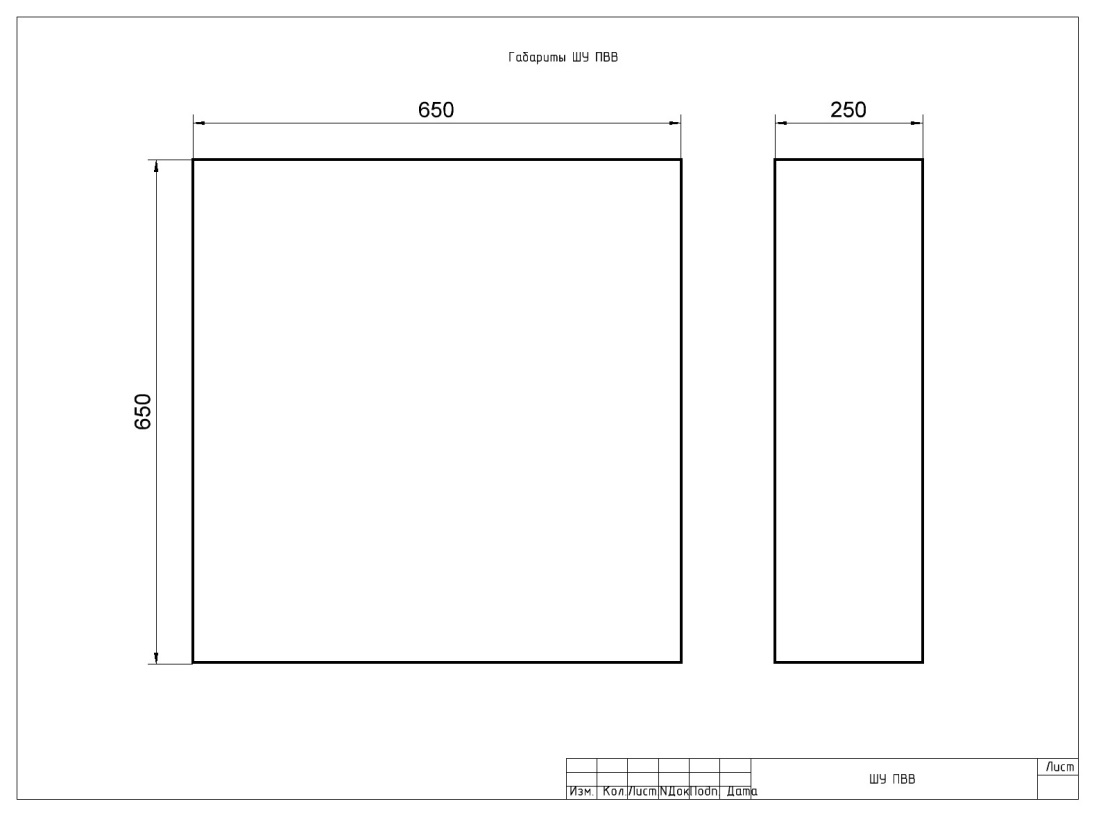

Габаритные размеры

Гарантия

Гарантийный срок эксплуатации - 12 месяцев со дня приобретения или согласно условиям гарантийного талона.

Характеристика	Значение
Напряжение питания силовой цепи	~3-х фазное 380В+10%, 50Гц
Напряжение питание релейной автоматики и сигнализации	1~220В, 50Гц, =24В
Максимальный угол открытия дверцы, град.	105
Климатическое исполнение по ГОСТ 1510-69	У3
Степень защиты по ГОСТ14254-96	IP54
