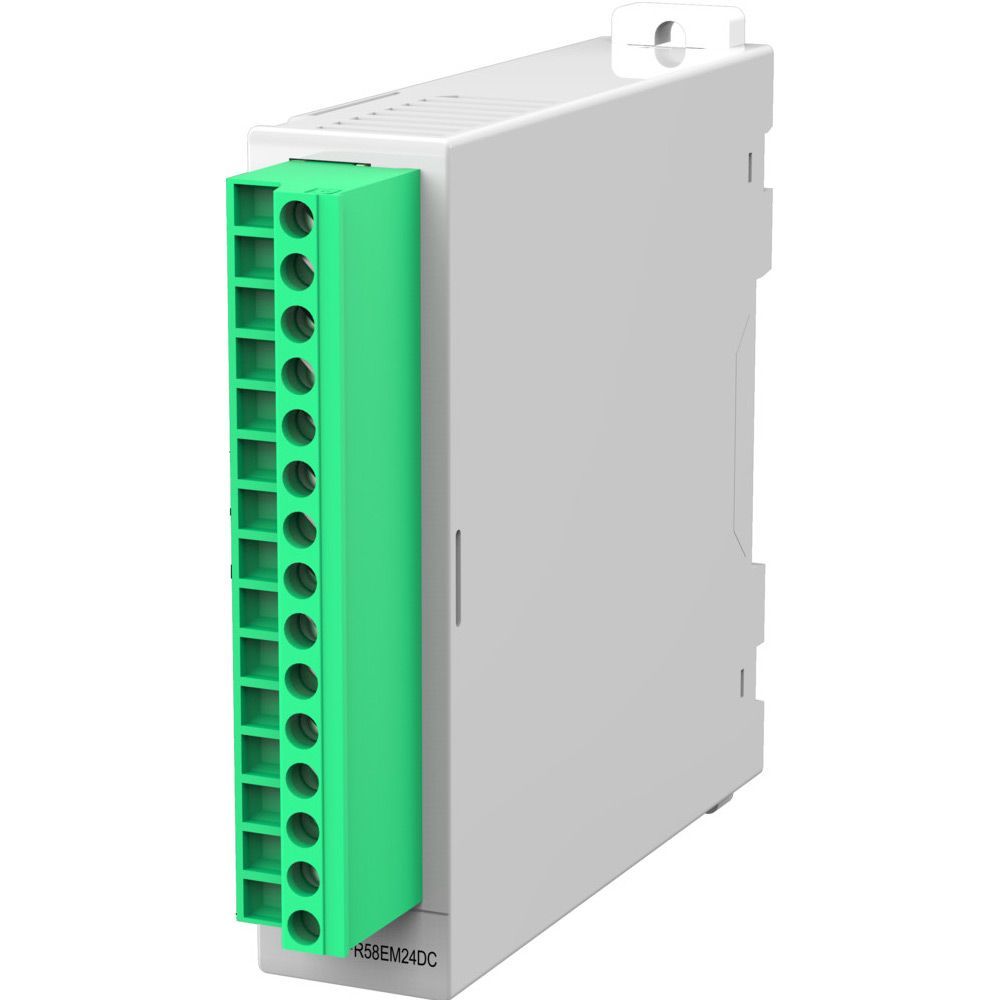

Модуль ввода-вывода для MFR580 Systeme Electric MFR58EM24DC 7DI 24В DC 4RO (3НО+1НЗ)

Модуль ввода-вывода Systeme Electric MFR58EM24DC (7DI 24 В DC и 4RO 3НО+1НЗ) представляет собой устройство расширения для многофункциональных реле защиты и управления электродвигателями серии MFR580. Прибор предназначен для увеличения количества дискретных входов и релейных выходов при построении более сложных систем управления, защиты и автоматики. Модуль подключается к главному модулю реле MFR580 через разъем расширения и позволяет реализовывать расширенные алгоритмы пуска, останова и мониторинга состояния электродвигателя. Устройство применяется в шкафах управления двигателями, в системах автоматического ввода резерва, в промышленной автоматизации, в системах пожаротушения и дымоудаления, а также в других областях, где требуется гибкое управление и защита электроприводов.

Основные возможности и преимущества модуля ввода-вывода MFR58EM24DC:

• Семь дискретных входов: входы типа сухой контакт с питанием 24 В постоянного тока и оптической изоляцией позволяют подключать кнопки, переключатели, концевые выключатели и датчики для реализации команд пуска, останова, сброса и контроля состояния внешних устройств;
• Четыре релейных выхода: три нормально открытых и один нормально замкнутый контакт обеспечивают коммутацию цепей управления контакторами, сигнальными лампами, промежуточными реле и другими исполнительными механизмами;
• Расширение функциональности реле MFR580: модуль увеличивает общее количество дискретных входов до 12 и релейных выходов до 8, что позволяет строить более сложные схемы управления, включая реверсивный пуск, пуск звезда-треугольник, управление двухскоростными двигателями и задвижками;
• Простота подключения: модуль соединяется с главным модулем реле через разъем расширения, не требуя отдельных клемм питания и дополнительной адресации;
• Компактность и удобство монтажа: корпус предназначен для установки на DIN-рейку 35 мм, клеммные колодки съемные, что упрощает монтаж и обслуживание;
• Надёжность и безопасность: оптическая изоляция дискретных входов и механические реле с высоким коммутационным ресурсом обеспечивают устойчивую работу в условиях промышленных электромагнитных помех;
• Высокий механический ресурс: релейные выходы рассчитаны на более чем 1 000 000 срабатываний, что гарантирует длительный срок службы при интенсивной эксплуатации.

Технические характеристики:

• Количество дискретных входов: 7;
• Тип дискретных входов: сухой контакт, оптически изолированные;
• Внутреннее напряжение дискретных входов: 24 В постоянного тока;
• Внутреннее сопротивление дискретных входов: 5 кОм;
• Ток включения дискретных входов: 1,5 мА;
• Период дискретизации дискретных входов: 2 мс;
• Количество релейных выходов: 4 (3 нормально открытых, 1 нормально замкнутый);
• Нагрузочная способность релейных выходов: 250 В переменного тока / 3 А, 30 В постоянного тока / 3 А;
• Максимальное напряжение отключения релейных выходов: 400 В переменного тока;
• Максимальная мощность отключения релейных выходов: 1000 ВА;
• Время срабатывания релейных выходов: 10 мс;
• Механический ресурс релейных выходов: более 1 000 000 срабатываний;
• Питание модуля: от главного модуля MFR580 через разъем расширения, отдельные клеммы питания отсутствуют;
• Температура эксплуатации: от -20 до +60 °C;
• Температура хранения: от -40 до +70 °C;
• Относительная влажность: не более 93%;
• Степень защиты: IP20;
• Габаритные размеры (Ш×В×Г): 22,5×90×19 мм;
• Масса: не более 0,140 кг;
• Монтаж: DIN-рейка 35 мм;
• Клеммы: 5.08; сечение провода 0,2–4 мм² для жесткого кабеля, 0,2–2,5 мм² для гибкого; при подключении двух кабелей в одну клемму 0,2–1,5 мм²; отвертка 0,6×3,5 мм;
• Средний срок службы: 10 лет.

Монтаж и рекомендации по размещению:

Модуль MFR58EM24DC предназначен для установки в шкафах управления и аппаратных, в сухой среде, так как имеет степень защиты IP20. Крепление осуществляется на DIN-рейку 35 мм. Подключение модуля к главному модулю реле MFR580 выполняется через специальный разъем расширения, расположенный на боковой панели. Клеммные колодки для подключения внешних цепей съемные, с винтовыми зажимами. Сечение подключаемых проводов рекомендуется выбирать в соответствии с токовой нагрузкой и требованиями к монтажу. При подключении индуктивных нагрузок (катушки контакторов, электромагнитные клапаны) к релейным выходам необходимо использовать внешние защитные цепи (RC-цепи для переменного тока или обратные диоды для постоянного тока) для подавления перенапряжений и продления срока службы контактов реле. Запрещается использовать модуль во взрывоопасных средах и в условиях воздействия агрессивных газов, а также токопроводящей пыли.

Области применения:

Модуль ввода-вывода MFR58EM24DC востребован в системах управления электродвигателями, в шкафах автоматического ввода резерва, в насосных и вентиляторных установках, на конвейерах, в системах пожаротушения и дымоудаления, а также в других промышленных и инфраструктурных объектах. Устройство позволяет расширить возможности реле MFR580 для реализации сложных алгоритмов управления, защиты и диагностики электроприводов. Модуль применяется в нефтегазовой, горнодобывающей, химической, металлургической, фармацевтической и пищевой промышленности, в энергетике, на объектах водоподготовки и в жилищно-коммунальном хозяйстве. Благодаря совместимости с главным модулем реле и простоте подключения модуль легко интегрируется в существующие системы автоматизации.

Комплект поставки:

В базовую комплектацию входят модуль ввода-вывода MFR58EM24DC, паспорт изделия и руководство по эксплуатации. Гарантийный срок эксплуатации составляет 18 месяцев со дня ввода в эксплуатацию, при условии ввода не позднее 24 месяцев с даты поставки. Дополнительные аксессуары, включая соединительные кабели для терминала пользователя, заказываются отдельно.
